8 Betrieb

8.11.1 Wandlerdaten einstellen

Maschinenfabrik Reinhausen GmbH 2020
Verzögerungszeit T2 aktivieren
Mit diesem Parameter können Sie die Verzögerungszeit T2 aktivieren oder
deaktivieren.

8.11 Wandlerdaten

Die Übersetzungsverhältnisse und die Messanordnung der in der Anlage
eingesetzten Spannungswandler und Stromwandler können Sie mit den
nachfolgenden Parametern einstellen. Das Gerät verwendet diese Informa-
tionen, um aus den erfassten Messwerten die entsprechenden Messwerte
auf der Primärseite der Wandler – und somit des Transformators – zu be-
rechnen und anzuzeigen.
Mit den nachfolgenden Parametern können Sie die Wandlerdaten einstellen.
Beachten Sie zusätzlich die Beispiele für gängige Schaltungen von Strom-
wandlern und Spannungswandlern [►Abschnitt 8.11.2, Seite 117].

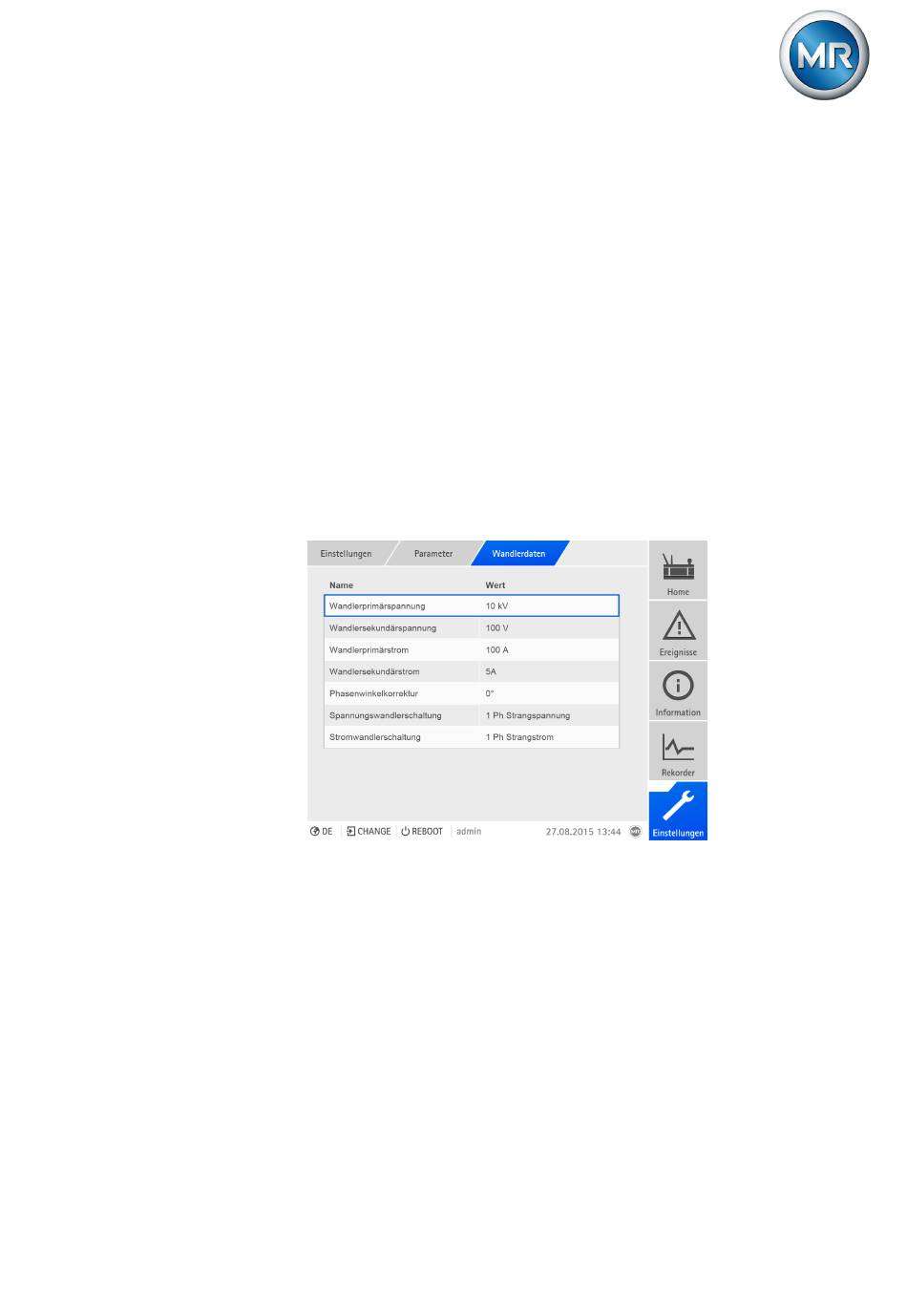

Abbildung 82: Wandlerdaten
1. Den Menüpunkt Einstellungen > Parameter > Netz > Wandlerdaten
auswählen.
2. Den gewünschten Parameter auswählen.
3. Den gewünschten Parameter einstellen.
4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern.
Wandlerprimärspannung
Mit diesem Parameter können Sie die Primärspannung des Spannungs-
wandlers in kV einstellen.
