Isolationsprüfung Durchführen - MR ECOTAP VPD CONTROL PRO Betriebsanleitung

ACHTUNG
Baugruppe Schnittstellen
UI 3 N, L1, L2, L3
k1, l1, k2, l2, k3, l3
G1 (PULS) N, L
Tabelle 13: Zulässige Schnittstellen und Prüfparameter für die Isolationsprüfung
® ®
64 ECOTAP VPD CONTROL PRO

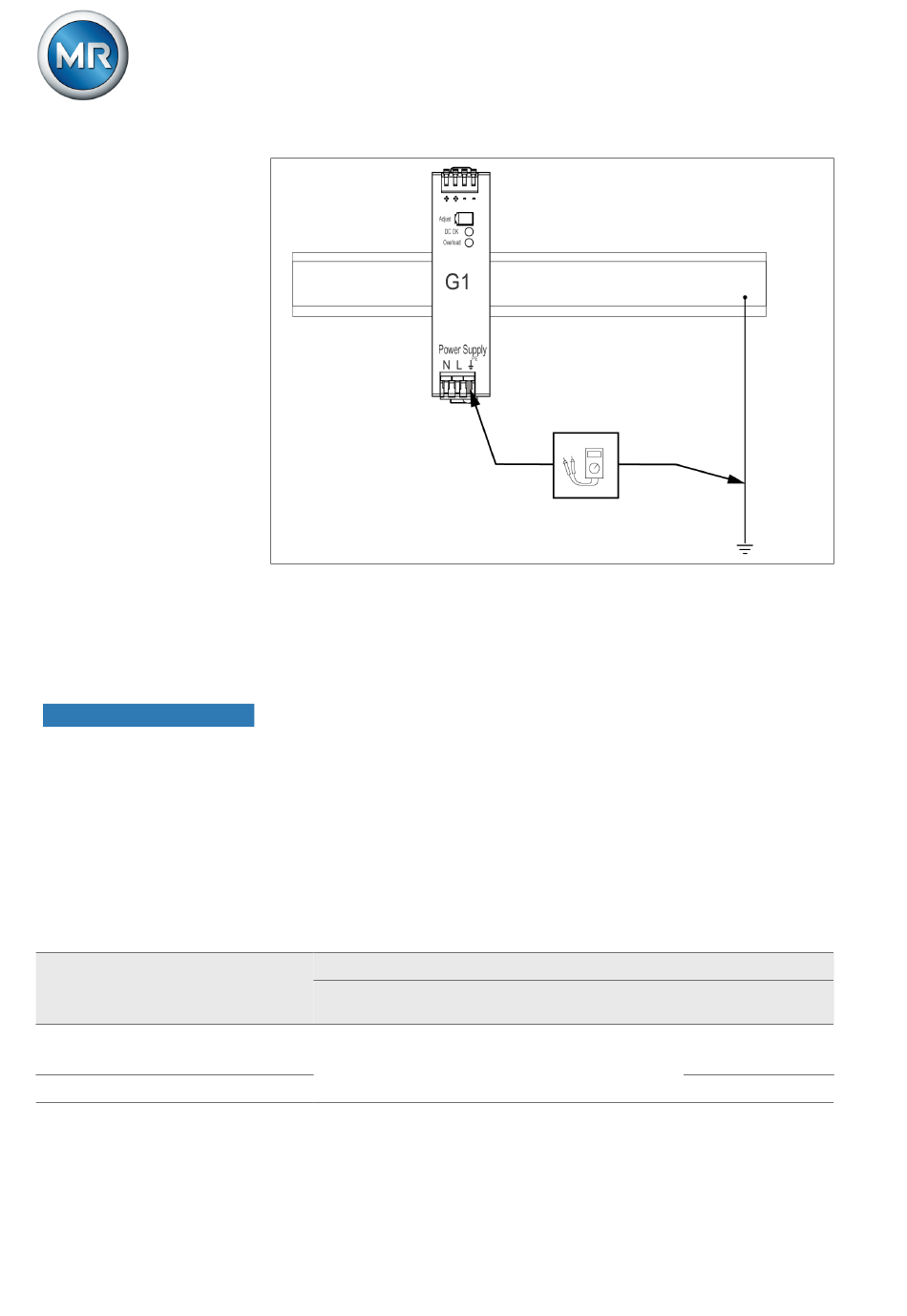

Abbildung 50: Erdungsprüfung an der Baugruppe G1 PULS DIMENSION QS3.241 durchführen
7.1.2 Isolationsprüfung durchführen
Das Gerät wird geprüft ausgeliefert. Beachten Sie folgende Punkte, wenn
Sie eine Isolationsprüfung durchführen möchten:
Schäden am Gerät!
Eine Isolationsprüfung mit einer Prüfspannung, die größer ist als die maxi-
mal zulässige Prüfspannung, kann zu Schäden am Gerät führen.
► Isolationsprüfung mit einer Prüfspannung kleiner oder gleich der maximal
zulässigen Prüfspannung durchführen.
► Isolationsprüfung ausschließlich an den zulässigen Schnittstellen durch-
führen.
Je nach Gerätekonfiguration dürfen Sie ausschließlich die nachfolgend ge-
nannten Baugruppen prüfen. Alle weiteren Baugruppen dürfen Sie nicht prü-
fen.
max. Prüfspan-
nung
2,2 kV AC
Prüfparameter
max. Prüfdauer
2 s
5252433/06 DE
7 Inbetriebnahme
Rampe Abschaltstrom-
schwelle
> 4 mA
5 s
> 4 mA
Maschinenfabrik Reinhausen GmbH 2020
