MR ECOTAP VPD CONTROL PRO Betriebsanleitung Seite 133

8 Betrieb
8.15.1.1 Stufengleichlauf
Maschinenfabrik Reinhausen GmbH 2020
Bei der Parallellaufmethode Stufengleichlauf arbeitet ein Spannungsregler
als Master, alle anderen Spannungsregler arbeiten als Follower.
T1
Master
M

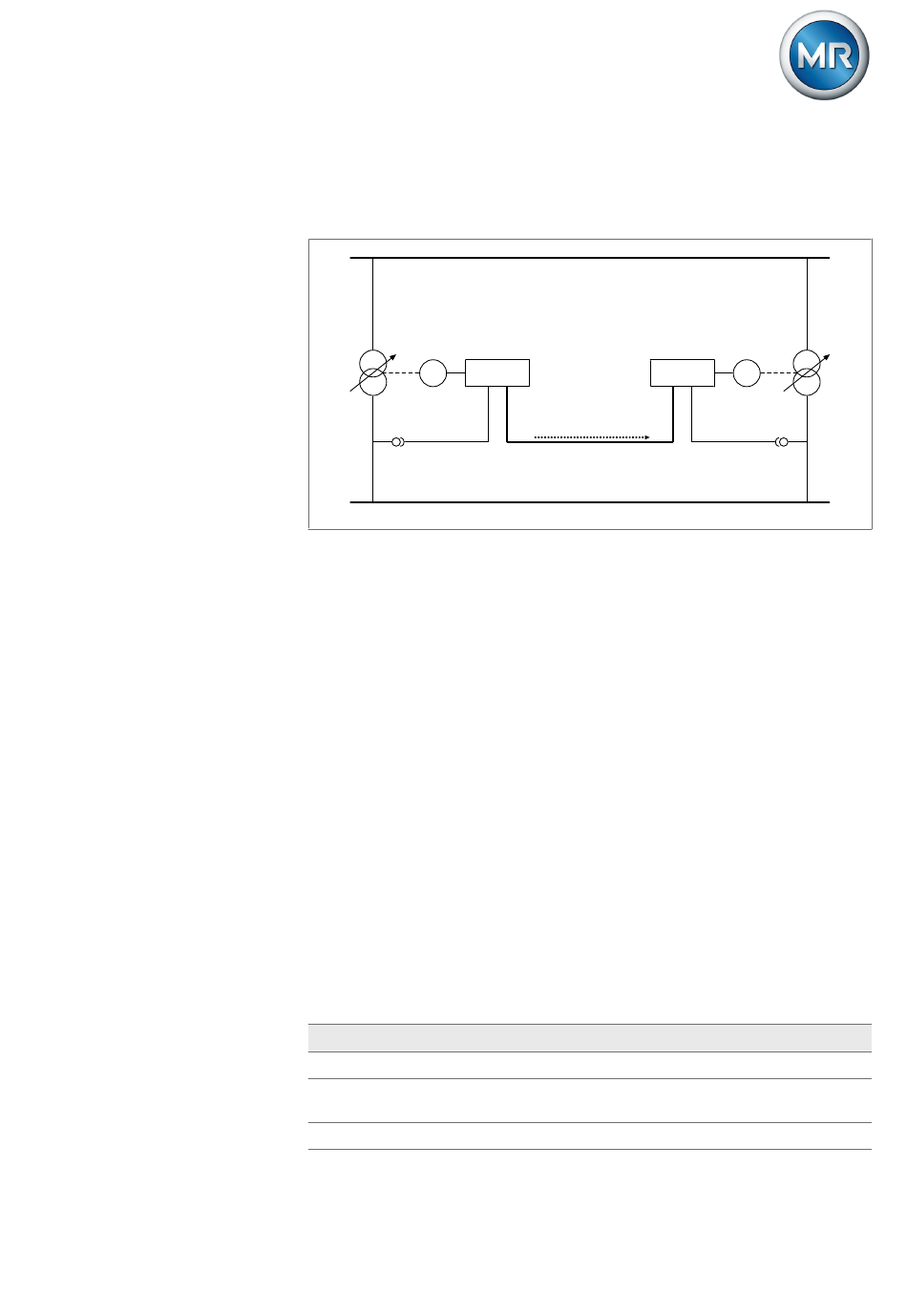

Abbildung 88: Stufengleichlauf
Der Master übernimmt die Spannungsregelung und sendet über den CAN-
Bus seine aktuelle Stufenstellungen an alle Follower. Die Follower verglei-
chen die empfangene Stufenstellung mit der eigenen Stufenstellung. Bei un-
gleicher Stufenstellung schalten die Follower auf die vom Master empfange-
ne Stufenstellung. Auf diese Weise befinden sich die parallellaufenden
Transformatoren immer in der gleichen Stufenstellung.
Sie können einstellen, ob der Master die Stufenstellungsänderung vor oder
nach der eigenen Stufenschaltung an die Follower überträgt. Somit schalten
die Geräte entweder sequentiell (zuerst der Master, anschließend die Fol-
lower) oder synchron (Master und Follower gleichzeitig).
Bei einer Stufendifferenz zwischen Master und Follower gibt der Master so
lange keinen Steuerbefehl an den Motorantrieb, bis alle Follower dieselbe
Stufenstellung erreicht haben. Wenn die Stufendifferenz länger besteht, als
die eingestellte Verzögerungszeit für Parallellauffehlermeldungen, dann löst
der Master das Ereignis Stufendifferenz zum Follower aus.
Sie können die Spannungsregler explizit als Master und Follower bestim-
men, oder eine automatische Bestimmung anhand der CAN-Bus-Adresse
einstellen.
Für die Parallellaufmethode Stufengleichlauf müssen Sie folgende Parame-
ter einstellen:
Parameter
Parallellauf aktivieren
Parallellaufmethode
CAN-Bus-Adresse
5252433/06 DE
Follower
AVR
Stufenstellung
CAN-Bus
Auto
Auto. Stufen-
gleichlauf
ECOTAP
T2
AVR M
Master Follower
Ja
Master Follower
Ja
® ®
VPD CONTROL PRO 133
