158 ECOTAP VPD CONTROL PRO
Um den Messwertrekorder anzuzeigen, gehen Sie wie folgt vor:
1. Den Menüpunkt Rekorder auswählen.

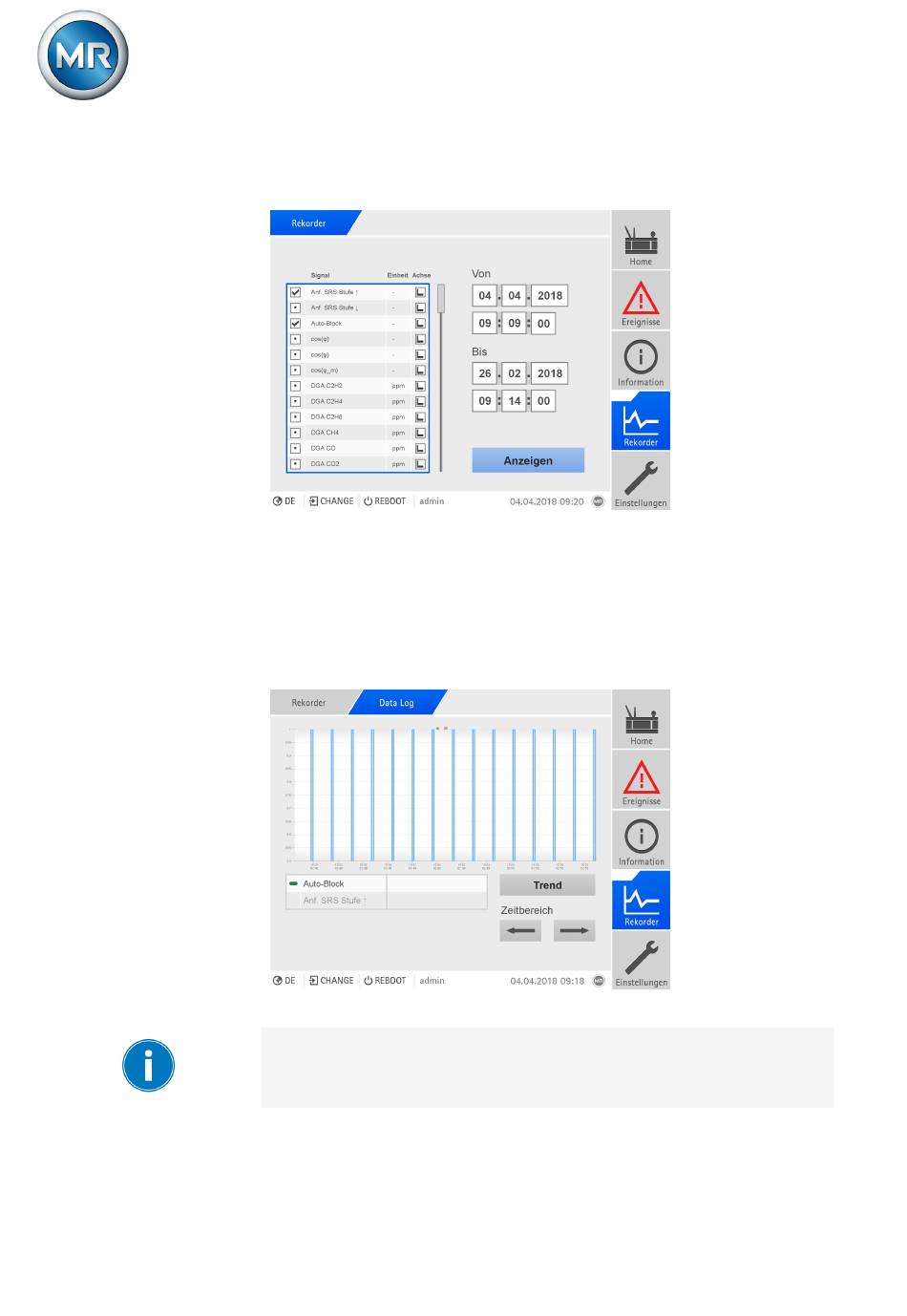

Abbildung 103: Rekorder
2. In der Liste die anzuzeigenden Signale auswählen.
3. Bei Bedarf für jedes Signal die gewünschte Achse einstellen.
4. Den Startzeitpunkt und den Endzeitpunkt für die Messwertanzeige ein-
geben.
5. Die Schaltfläche Anzeigen auswählen, um die Messwertanzeige (Data
Log) aufzurufen.
Abbildung 104: Data Log
Die nachfolgend beschriebene Bedienung ist nur möglich, wenn Sie die Vi-
sualisierung über einen PC aufrufen.
6. Mit dem Mauszeiger auf einen Messpunkt fahren, um weitere Informatio-
nen zu erhalten.
