8.11.6.3 GOOSE-Subscriber konfigurieren

® ®
138 ECOTAP VPD CONTROL PRO
5. Die Option PC oder USB auswählen, die SCD-/CID-Datei auswählen und
Übertragen auswählen.

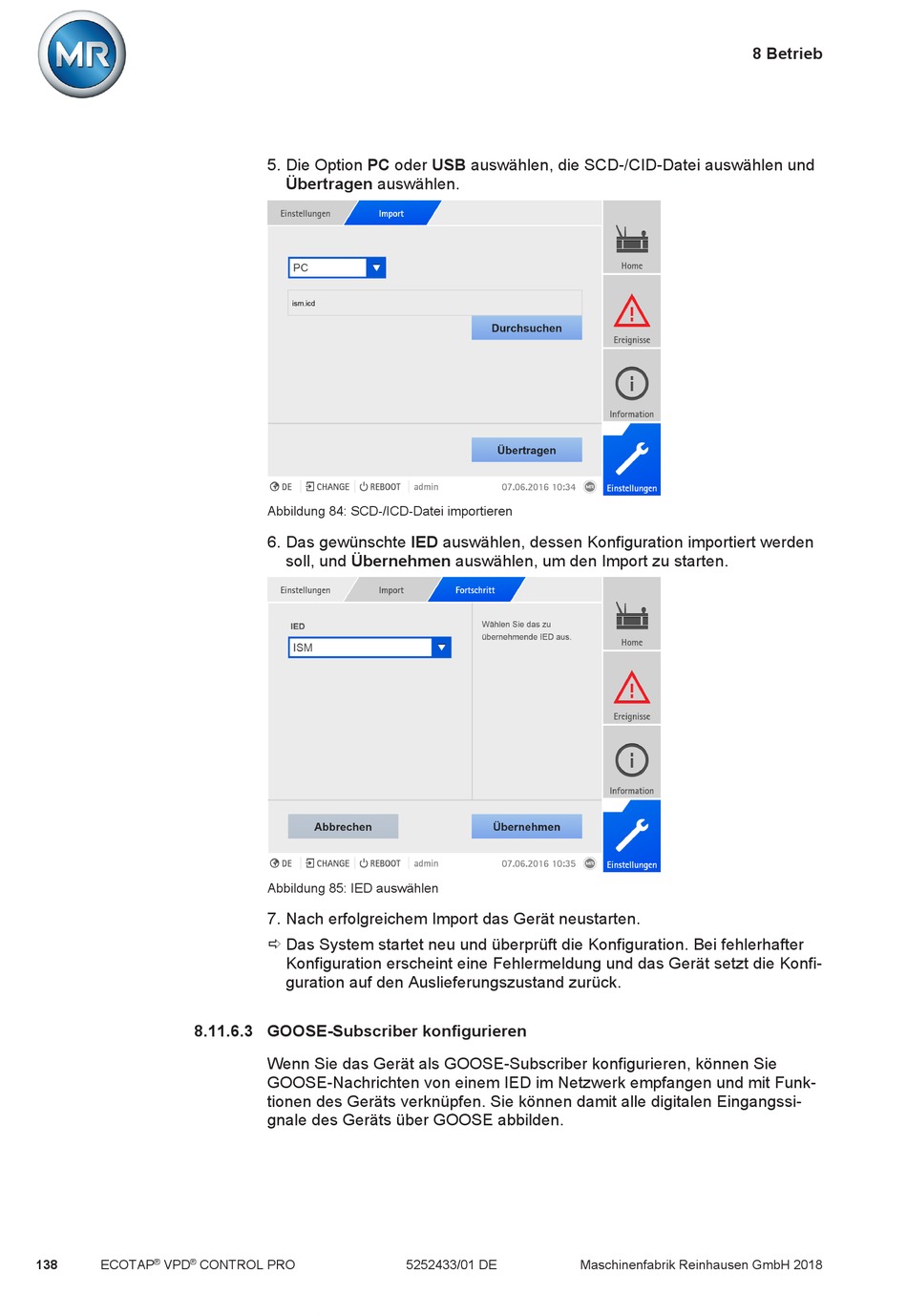

Abbildung 84: SCD-/ICD-Datei importieren
6. Das gewünschte IED auswählen, dessen Konfiguration importiert werden
soll, und Übernehmen auswählen, um den Import zu starten.
Abbildung 85: IED auswählen
7. Nach erfolgreichem Import das Gerät neustarten.
ð Das System startet neu und überprüft die Konfiguration. Bei fehlerhafter
Konfiguration erscheint eine Fehlermeldung und das Gerät setzt die Konfi-
guration auf den Auslieferungszustand zurück.
Wenn Sie das Gerät als GOOSE-Subscriber konfigurieren, können Sie
GOOSE-Nachrichten von einem IED im Netzwerk empfangen und mit Funk-
tionen des Geräts verknüpfen. Sie können damit alle digitalen Eingangssi-
gnale des Geräts über GOOSE abbilden.
5252433/01 DE Maschinenfabrik Reinhausen GmbH 2018
8 Betrieb
