6 Montage
Maschinenfabrik Reinhausen GmbH 2021

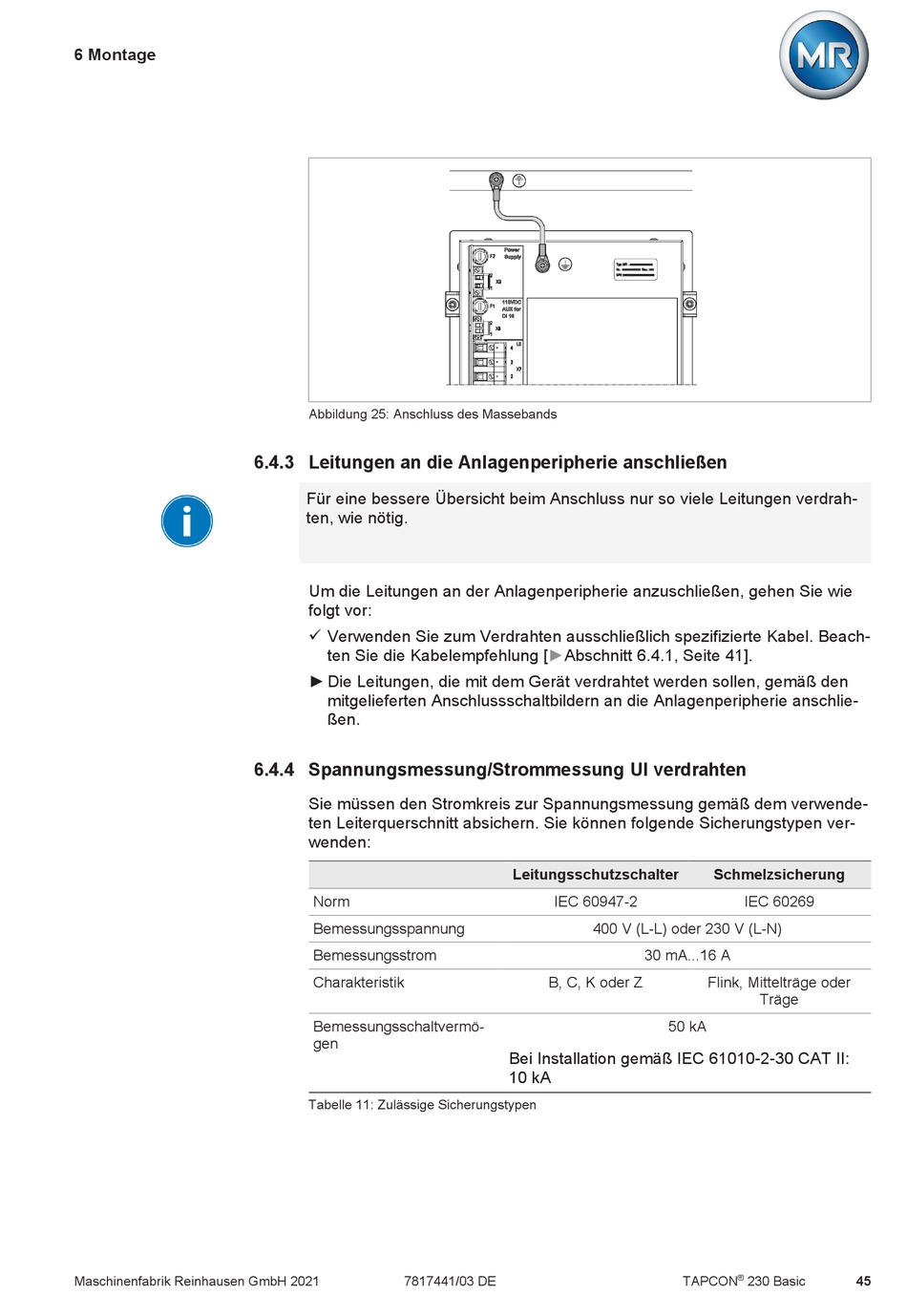

Abbildung 25: Anschluss des Massebands
6.4.3 Leitungen an die Anlagenperipherie anschließen
Für eine bessere Übersicht beim Anschluss nur so viele Leitungen verdrah-
ten, wie nötig.
Um die Leitungen an der Anlagenperipherie anzuschließen, gehen Sie wie
folgt vor:
ü Verwenden Sie zum Verdrahten ausschließlich spezifizierte Kabel. Beach-
ten Sie die Kabelempfehlung [►Abschnitt 6.4.1, Seite 41].
► Die Leitungen, die mit dem Gerät verdrahtet werden sollen, gemäß den
mitgelieferten Anschlussschaltbildern an die Anlagenperipherie anschlie-
ßen.

6.4.4 Spannungsmessung/Strommessung UI verdrahten

Sie müssen den Stromkreis zur Spannungsmessung gemäß dem verwende-
ten Leiterquerschnitt absichern. Sie können folgende Sicherungstypen ver-
wenden:
Norm
Bemessungsspannung
Bemessungsstrom
Charakteristik
Bemessungsschaltvermö-
gen
Tabelle 11: Zulässige Sicherungstypen
7817441/03 DE
Leitungsschutzschalter
IEC 60947-2
400 V (L-L) oder 230 V (L-N)
30 mA...16 A
B, C, K oder Z
50 kA
Bei Installation gemäß IEC 61010-2-30 CAT II:
10 kA
Schmelzsicherung
IEC 60269
Flink, Mittelträge oder
Träge
®
TAPCON 230 Basic 45
