5 Montage
5.3.3.3
Maschinenfabrik Reinhausen 2014
Keinesfalls darf das Gerät mit vielpoligen Sammelkabeln angeschlossen
werden.
Signalleitungen müssen in einem geschirmten Kabel geführt werden.
Im Kabelkern müssen die Einzelleiter (Hinleiter/Rückleiter) paarweise
verdrillt sein.
Der Schirm muss vollflächig (360º) am Gerät oder an einer nahen Erd-
schiene angebunden werden.
Die Verwendung von „Pigtails" kann die Wirksamkeit der Abschirmung be-
einträchtigen. Binden Sie den Schirm kurz und vollflächig an.

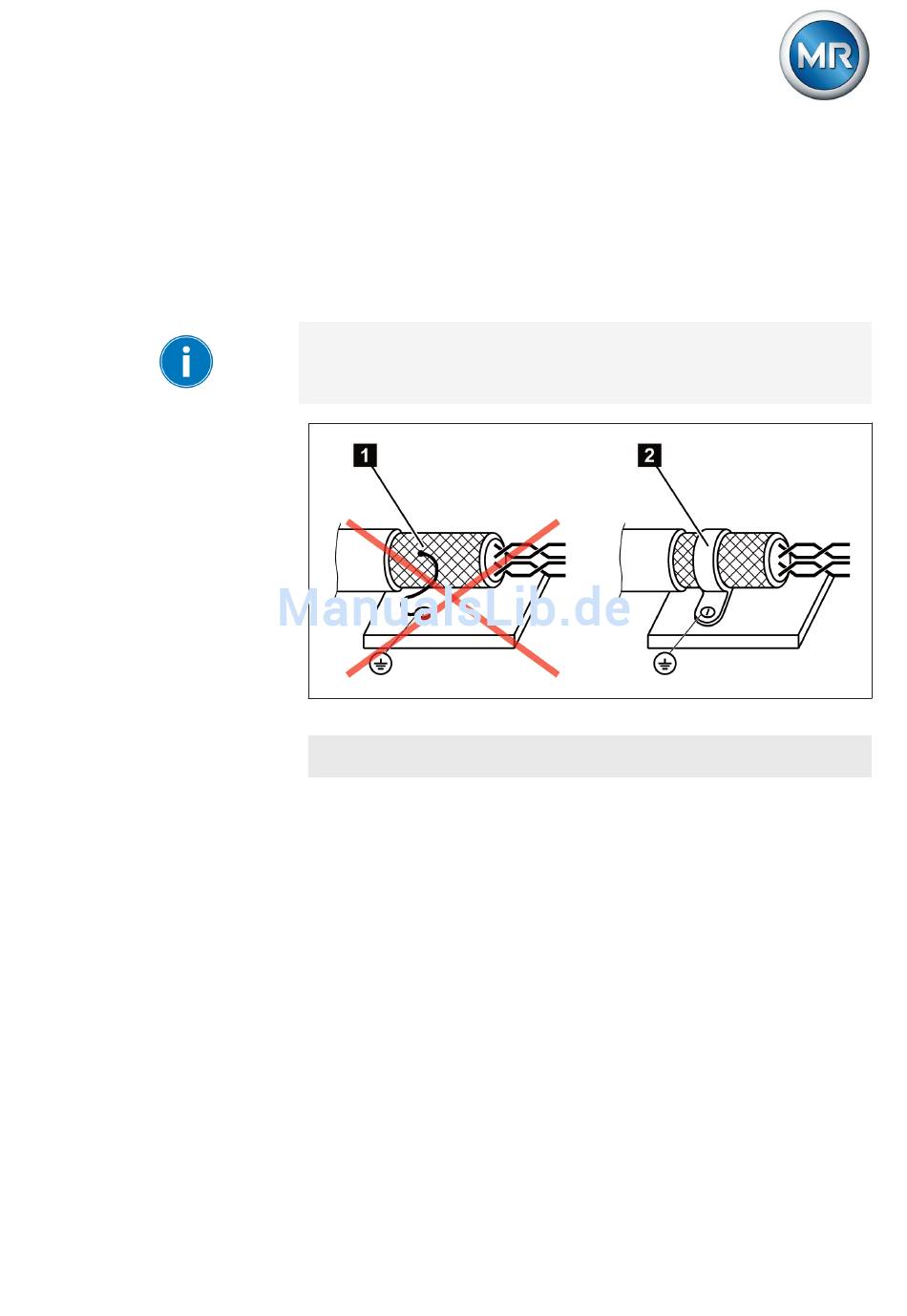

Abbildung 26: Empfohlene Anbindung der Schirmung
1
Anbindung der Schirmung
über ein „Pigtail"

Anforderung an die Verdrahtung im Schaltschrank

Beachten Sie bei der Verdrahtung im Schaltschrank nachfolgende Hinweise:
Der Schaltschrank für den Einbau des Geräts ist EMV-gerecht vorzuber-
eiten:
Funktionale Schaltschrankgliederung (räumliche Trennung)
Durchgängiger Potentialausgleich (alle Metallteile sind verbunden)
EMV gerechte Leitungsführung (Trennung von störbehafteten und
störempfindlichen Leitungen)
Optimale Schirmwirkung (Metallgehäuse)
Überspannungsschutz (Blitzschutz)
Sammelerde (Haupterdungsschiene)
EMV-gerechte Kabeldurchführungen
Vorhandene Schützspulen müssen beschaltet sein
2117246/03 DE
2
Vollflächige Anbindung der
Schirmung
TAPCON® 230 basic
37
