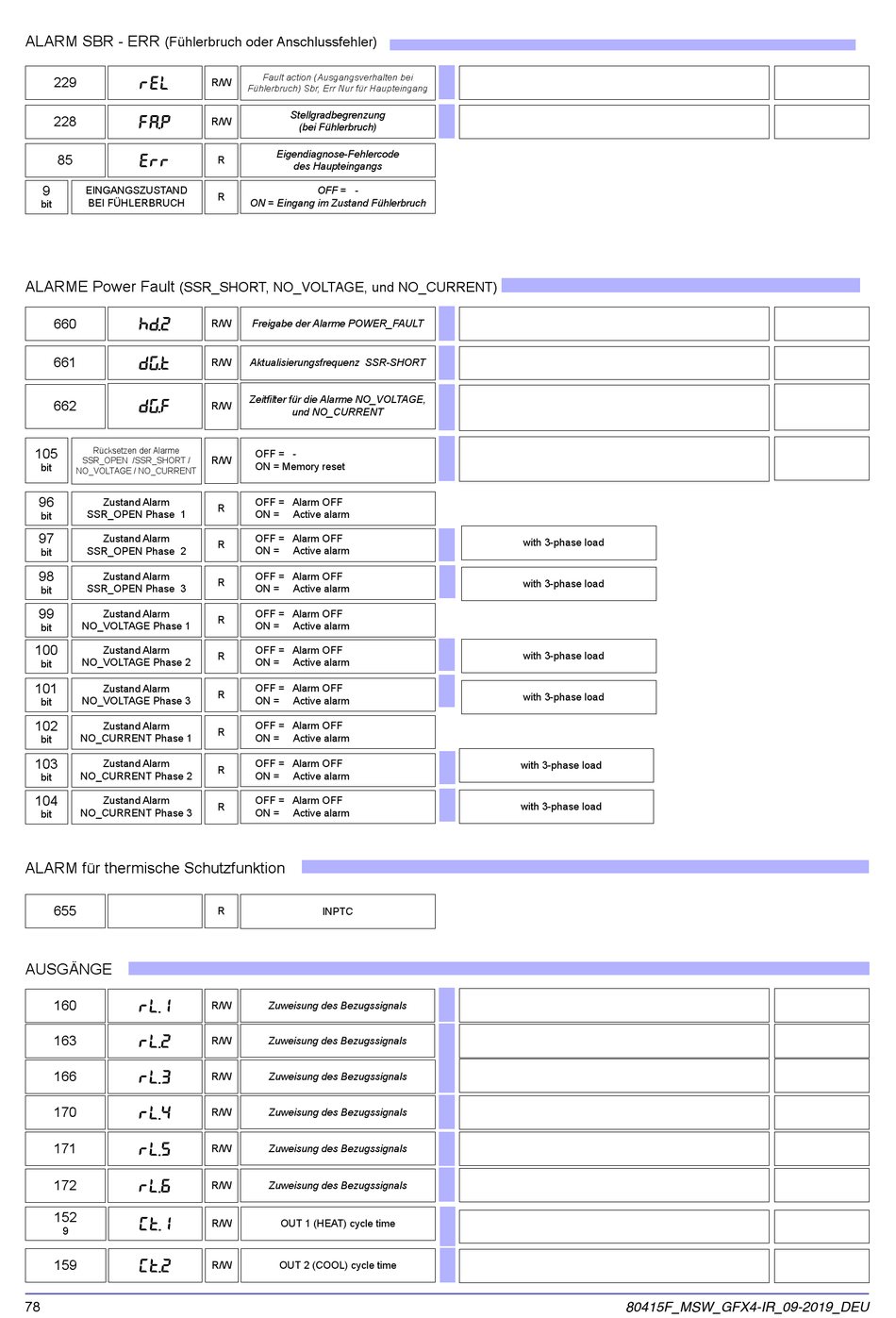

gefran GFX4-IR Konfigurations- Und Parametrierungsanleitung Seite 78

ALARM SBR - ERR
(Fühlerbruch oder Anschlussfehler)
229
rEL
228
fa. p
85
Err
9
EINGANGSZUSTAND
BEI FÜHLERBRUCH
bit
ALARME Power Fault
(SSR_SHORT, NO_VOLTAGE, und NO_CURRENT)
660
hd. 2
661
dg. t
662 dg. f
105 Rücksetzen der Alarme
SSR_OPEN /SSR_SHORT /
bit
NO_VOLTAGE / NO_CURRENT
96
Zustand Alarm
SSR_OPEN Phase 1
bit
97
Zustand Alarm
SSR_OPEN Phase 2
bit
98
Zustand Alarm
SSR_OPEN Phase 3
bit
99
Zustand Alarm
NO_VOLTAGE Phase 1
bit
100
Zustand Alarm
NO_VOLTAGE Phase 2
bit
101
Zustand Alarm
NO_VOLTAGE Phase 3
bit
102
Zustand Alarm
NO_CURRENT Phase 1
bit
103
Zustand Alarm
NO_CURRENT Phase 2
bit
104
Zustand Alarm
NO_CURRENT Phase 3
bit
ALARM für thermische Schutzfunktion
655
AUSGÄNGE
160
rL. 1
163
rL. 2
166
rL. 3
170
rL. 4
171
rL. 5
172
rL. 6
152
(t. 1
9
159
(t. 2
78
Fault action (Ausgangsverhalten bei
R/W
Fühlerbruch) Sbr, Err Nur für Haupteingang
Stellgradbegrenzung
R/W
(bei Fühlerbruch)
Eigendiagnose-Fehlercode
R
des Haupteingangs
OFF = -
R
ON = Eingang im Zustand Fühlerbruch
R/W Freigabe der Alarme POWER_FAULT
R/W Aktualisierungsfrequenz SSR-SHORT
Zeitfilter für die Alarme NO_VOLTAGE,
R/W
und NO_CURRENT
OFF = -
R/W
ON = Memory reset
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
OFF = Alarm OFF
R
ON = Active alarm
R INPTC
R/W Zuweisung des Bezugssignals
R/W Zuweisung des Bezugssignals
R/W Zuweisung des Bezugssignals
R/W Zuweisung des Bezugssignals
R/W Zuweisung des Bezugssignals
R/W Zuweisung des Bezugssignals
R/W OUT 1 (HEAT) cycle time
R/W OUT 2 (COOL) cycle time
with 3-phase load
with 3-phase load
with 3-phase load
with 3-phase load
with 3-phase load
with 3-phase load
80415F_MSW_GFX4-IR_09-2019_DEU
