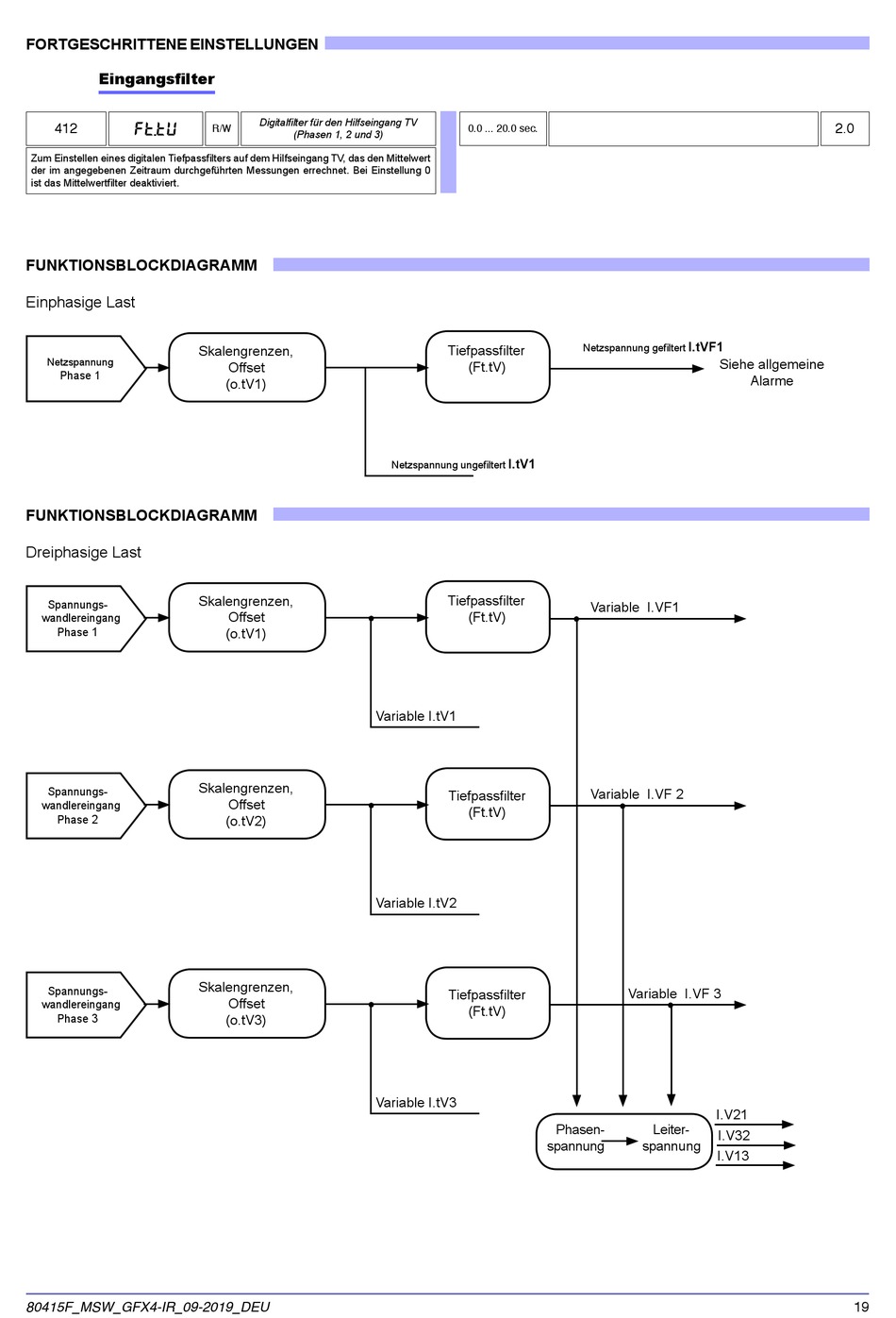

FORTGESCHRITTENE EINSTELLUNGEN

Eingangsfilter
412
FT. T U
Zum Einstellen eines digitalen Tiefpassfilters auf dem Hilfseingang TV, das den Mittelwert
der im angegebenen Zeitraum durchgeführten Messungen errechnet. Bei Einstellung 0
ist das Mittelwertfilter deaktiviert.
FUNKTIONSBLOCKDIAGRAMM
Einphasige Last
Netzspannung
Phase 1
FUNKTIONSBLOCKDIAGRAMM
Dreiphasige Last
Spannungs-
wandlereingang
1
Phase
Spannungs-
wandlereingang
2
Phase
Spannungs-
wandlereingang
3
Phase
80415F_MSW_GFX4-IR_09-2019_DEU
Digitalfilter für den Hilfseingang TV
R/W
(Phasen 1, 2 und 3)
Skalengrenzen,
Offset
(o.tV1)
Skalengrenzen,
Offset
(o.tV1)
Skalengrenzen,
Offset
(o.tV2)
Skalengrenzen,
Offset
(o.tV3)
0.0 ... 20.0 sec.
Tiefpassfilter
(Ft.tV)
I.tV1
Netzspannung ungefiltert
Tiefpassfilter
(Ft.tV)
Variable I.tV1
Tiefpassfilter
(Ft.tV)
Variable I.tV2
Tiefpassfilter
(Ft.tV)
Variable I.tV3
I.tVF1
Netzspannung gefiltert
Variable I.VF1
Variable I.VF 2
Variable I.VF 3
I.V21
Phasen- Leiter-
spannung spannung
2.0
Siehe allgemeine
Alarme
I.V32
I.V13
19
