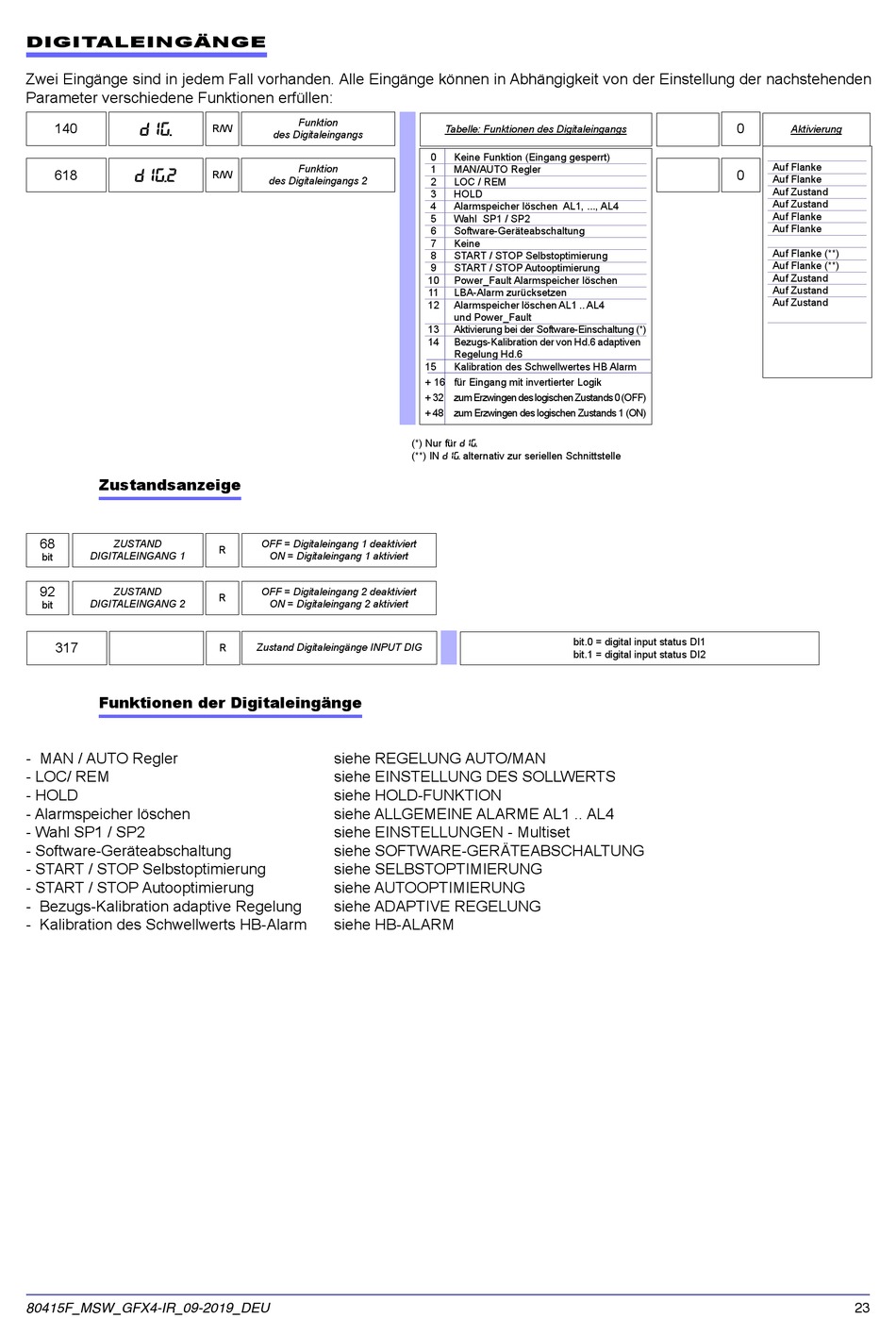

DIGITALEINGÄNGE
Zwei Eingänge sind in jedem Fall vorhanden. Alle Eingänge können in Abhängigkeit von der Einstellung der nachstehenden
Parameter verschiedene Funktionen erfüllen:
140
diG.
618
diG. 2
Zustandsanzeige
68
ZUSTAND
DIGITALEINGANG 1
bit
92
ZUSTAND
DIGITALEINGANG 2
bit
317
Funktionen der Digitaleingänge
- MAN / AUTO Regler
- LOC/ REM
- HOLD
- Alarmspeicher löschen
- Wahl SP1 / SP2
- Software-Geräteabschaltung
- START / STOP Selbstoptimierung
- START / STOP Autooptimierung
- Bezugs-Kalibration adaptive Regelung
- Kalibration des Schwellwerts HB-Alarm
80415F_MSW_GFX4-IR_09-2019_DEU
Funktion
R/W
des Digitaleingangs
Funktion
R/W
des Digitaleingangs 2
OFF = Digitaleingang 1 deaktiviert
R
ON = Digitaleingang 1 aktiviert
OFF = Digitaleingang 2 deaktiviert
R
ON = Digitaleingang 2 aktiviert
R
Zustand Digitaleingänge INPUT DIG
siehe REGELUNG AUTO/MAN
siehe EINSTELLUNG DES SOLLWERTS
siehe HOLD-FUNKTION
siehe ALLGEMEINE ALARME AL1 .. AL4
siehe EINSTELLUNGEN - Multiset
siehe SOFTWARE-GERÄTEABSCHALTUNG
siehe SELBSTOPTIMIERUNG
siehe AUTOOPTIMIERUNG
siehe ADAPTIVE REGELUNG
siehe HB-ALARM
Tabelle: Funktionen des Digitaleingangs
0
Keine Funktion (Eingang gesperrt)
1
MAN/AUTO Regler
2
LOC / REM
3
HOLD
4
Alarmspeicher löschen AL1, ..., AL4
5
Wahl SP1 / SP2
6
Software-Geräteabschaltung
7
Keine
8
START / STOP Selbstoptimierung
9
START / STOP Autooptimierung
10
Power_Fault Alarmspeicher löschen
11
LBA-Alarm zurücksetzen
12
Alarmspeicher löschen AL1 .. AL4
und Power_Fault
13
Aktivierung bei der Software-Einschaltung (*)
14
Bezugs-Kalibration der von Hd.6 adaptiven
Regelung Hd.6
15
Kalibration des Schwellwertes HB Alarm
+ 16 für Eingang mit invertierter Logik
+ 32 zum Erzwingen des logischen Zustands 0 (OFF)
+ 48 zum Erzwingen des logischen Zustands 1 (ON)
(*) Nur für diG.
(**) IN diG. alternativ zur seriellen Schnittstelle
bit.0 = digital input status DI1
bit.1 = digital input status DI2
0
Aktivierung
Auf Flanke
0
Auf Flanke
Auf Zustand
Auf Zustand
Auf Flanke
Auf Flanke
Auf Flanke (**)
Auf Flanke (**)
Auf Zustand
Auf Zustand
Auf Zustand
23
