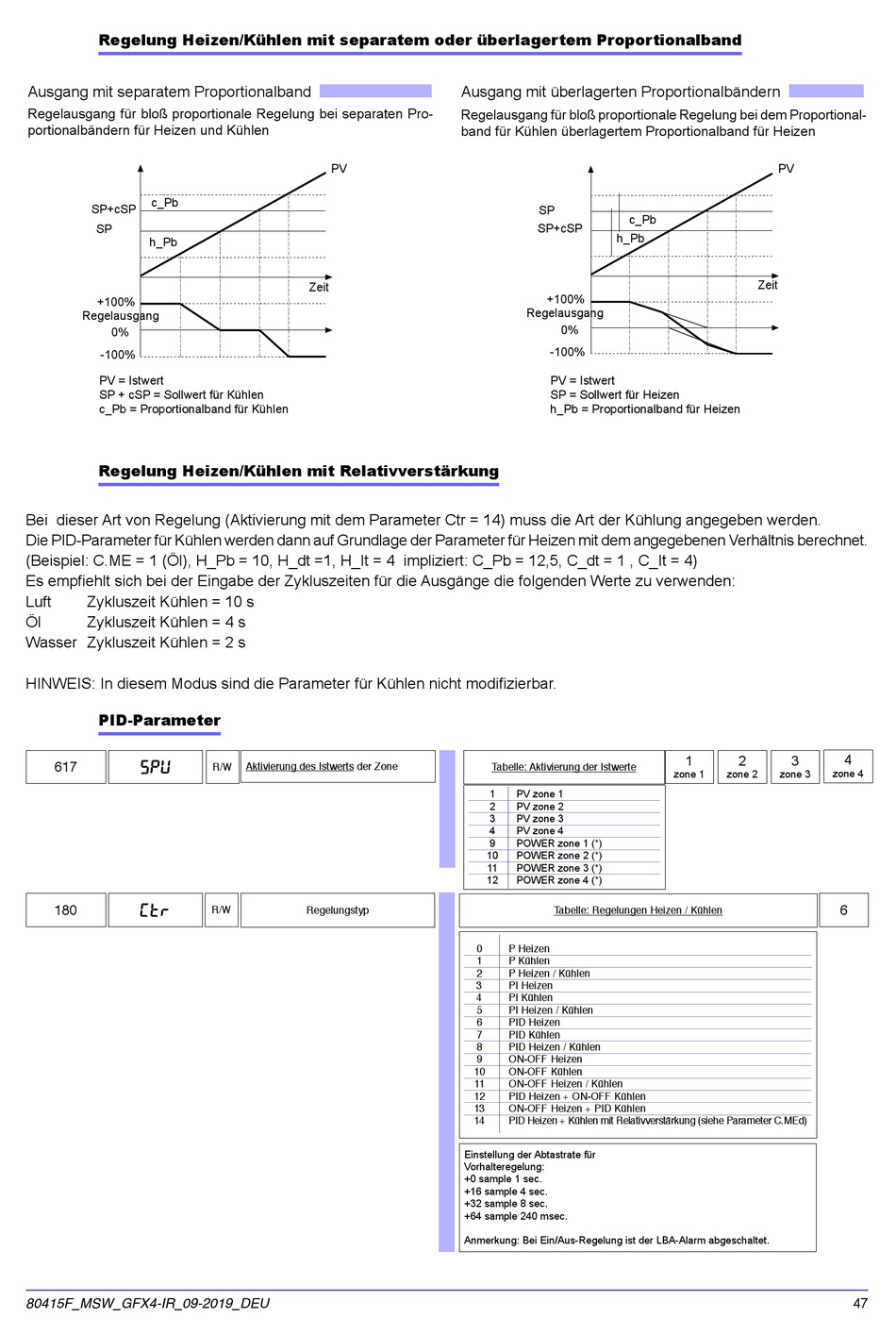

Regelung Heizen/Kühlen mit separatem oder überlagertem Proportionalband

Ausgang mit separatem Proportionalband

Regelausgang für bloß proportionale Regelung bei separaten Pro-
portionalbändern für Heizen und Kühlen
c_Pb
SP+cSP
SP
h_Pb
+100%
Regelausgang
0%
-100%
PV = Istwert
SP + cSP = Sollwert für Kühlen
c_Pb = Proportionalband für Kühlen
Regelung Heizen/Kühlen mit Relativverstärkung
Bei dieser Art von Regelung (Aktivierung mit dem Parameter Ctr = 14) muss die Art der Kühlung angegeben werden.
Die PID-Parameter für Kühlen werden dann auf Grundlage der Parameter für Heizen mit dem angegebenen Verhältnis berechnet.
(Beispiel: C.ME = 1 (Öl), H_Pb = 10, H_dt =1, H_It = 4 impliziert: C_Pb = 12,5, C_dt = 1 , C_It = 4)
Es empfiehlt sich bei der Eingabe der Zykluszeiten für die Ausgänge die folgenden Werte zu verwenden:
Luft Zykluszeit Kühlen = 10 s
Öl Zykluszeit Kühlen = 4 s
Wasser Zykluszeit Kühlen = 2 s
HINWEIS: In diesem Modus sind die Parameter für Kühlen nicht modifizierbar.

PID-Parameter

617
spu
180
(tr
80415F_MSW_GFX4-IR_09-2019_DEU
PV
Zeit
Aktivierung des Istwerts der Zone
R/W
R/W Regelungstyp
Ausgang mit überlagerten Proportionalbändern
Regelausgang für bloß proportionale Regelung bei dem Proportional-
band für Kühlen überlagertem Proportionalband für Heizen
SP
c_Pb
SP+cSP
h_Pb
+100%
Regelausgang
0%
-100%
PV = Istwert
SP = Sollwert für Heizen
h_Pb = Proportionalband für Heizen
Tabelle: Aktivierung der Istwerte
1 PV zone 1
2 PV zone 2
3 PV zone 3
4 PV zone 4
9 POWER zone 1 (*)
10 POWER zone 2 (*)
11 POWER zone 3 (*)
12 POWER zone 4 (*)
Tabelle: Regelungen Heizen / Kühlen
0 P Heizen
1 P Kühlen
2 P Heizen / Kühlen
3 PI Heizen
4 PI Kühlen
5 PI Heizen / Kühlen
6 PID Heizen
7 PID Kühlen
8 PID Heizen / Kühlen
9 ON-OFF Heizen
10 ON-OFF Kühlen
11 ON-OFF Heizen / Kühlen
12 PID Heizen + ON-OFF Kühlen
13 ON-OFF Heizen + PID Kühlen
14 PID Heizen + Kühlen mit Relativverstärkung (siehe Parameter C.MEd)
Einstellung der Abtastrate für
Vorhalteregelung:
+0 sample 1 sec.
+16 sample 4 sec.
+32 sample 8 sec.
+64 sample 240 msec.
Anmerkung: Bei Ein/Aus-Regelung ist der LBA-Alarm abgeschaltet.
PV
Zeit
1 2 3
zone 4
zone 1 zone 2 zone 3
6
4
