gefran GFX4-IR Konfigurations- Und Parametrierungsanleitung Seite 45

140
diG.
618
diG. 2
75
WAHL
SP1 / SP2
bit
305

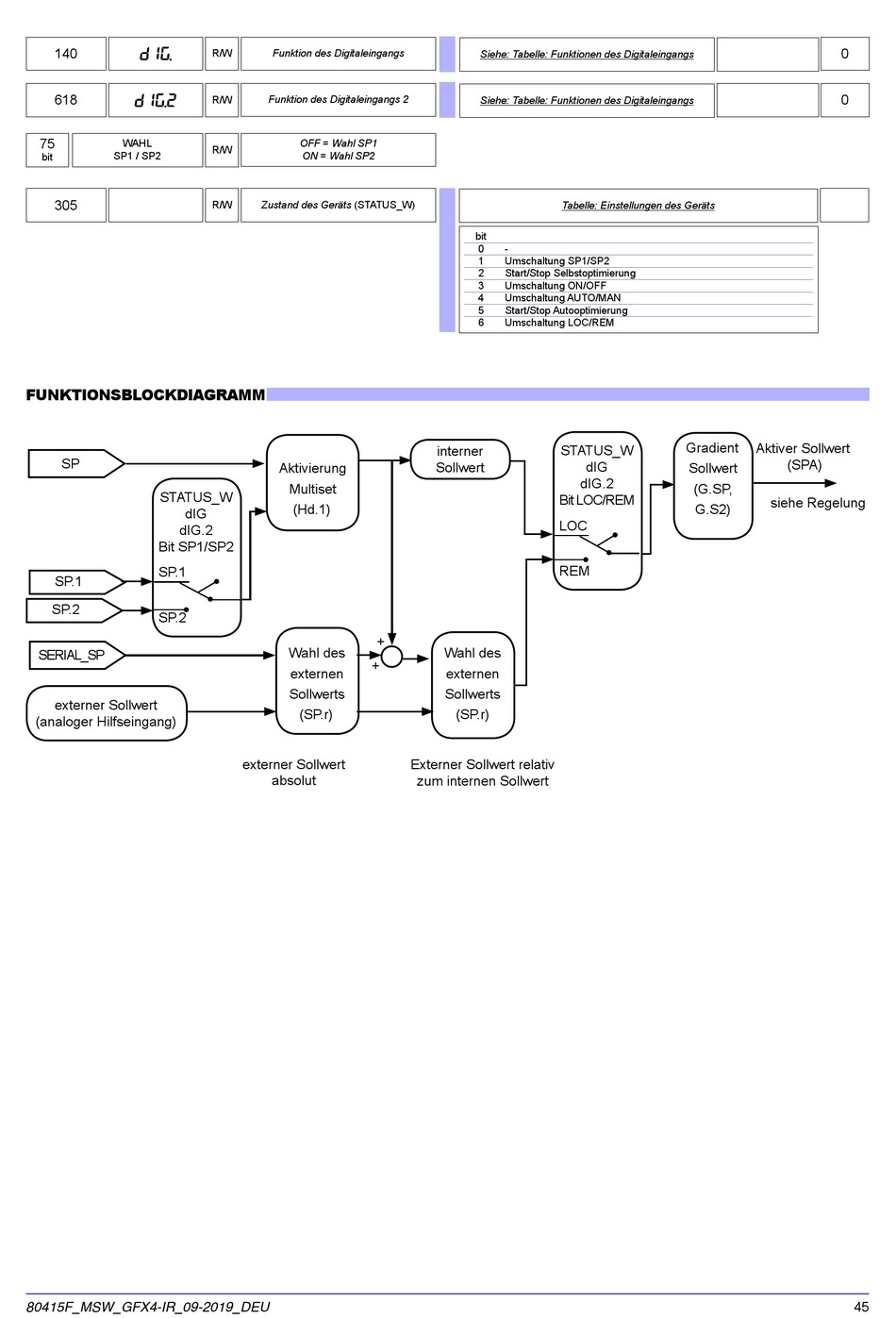

FUNKTIONSBLOCKDIAGRAMM
SP
STATUS_W
dIG
dIG.2
Bit SP1/SP2
SP.1
SP.1
SP.2
SP.2
SERIAL_SP
externer Sollwert
(analoger Hilfseingang)
80415F_MSW_GFX4-IR_09-2019_DEU
R/W Funktion des Digitaleingangs
R/W Funktion des Digitaleingangs 2
OFF = Wahl SP1
R/W
ON = Wahl SP2
R/W Zustand des Geräts (STATUS_W)
Aktivierung
Multiset
(Hd.1)
+
Wahl des
+
externen
Sollwerts
(SP.r)
externer Sollwert
absolut
Siehe: Tabelle: Funktionen des Digitaleingangs
Siehe: Tabelle: Funktionen des Digitaleingangs
Tabelle: Einstellungen des Geräts
bit
0 -
1 Umschaltung SP1/SP2
2 Start/Stop Selbstoptimierung
3 Umschaltung ON/OFF
4 Umschaltung AUTO/MAN
5 Start/Stop Autooptimierung
6 Umschaltung LOC/REM
STATUS_W
interner
Sollwert
Bit LOC/REM
LOC
REM
Wahl des
externen
Sollwerts
(SP.r)
Externer Sollwert relativ
zum internen Sollwert
Gradient
dIG
Sollwert
dIG.2
(G.SP,
G.S2)
0
0
Aktiver Sollwert
(SPA)
siehe Regelung
45
