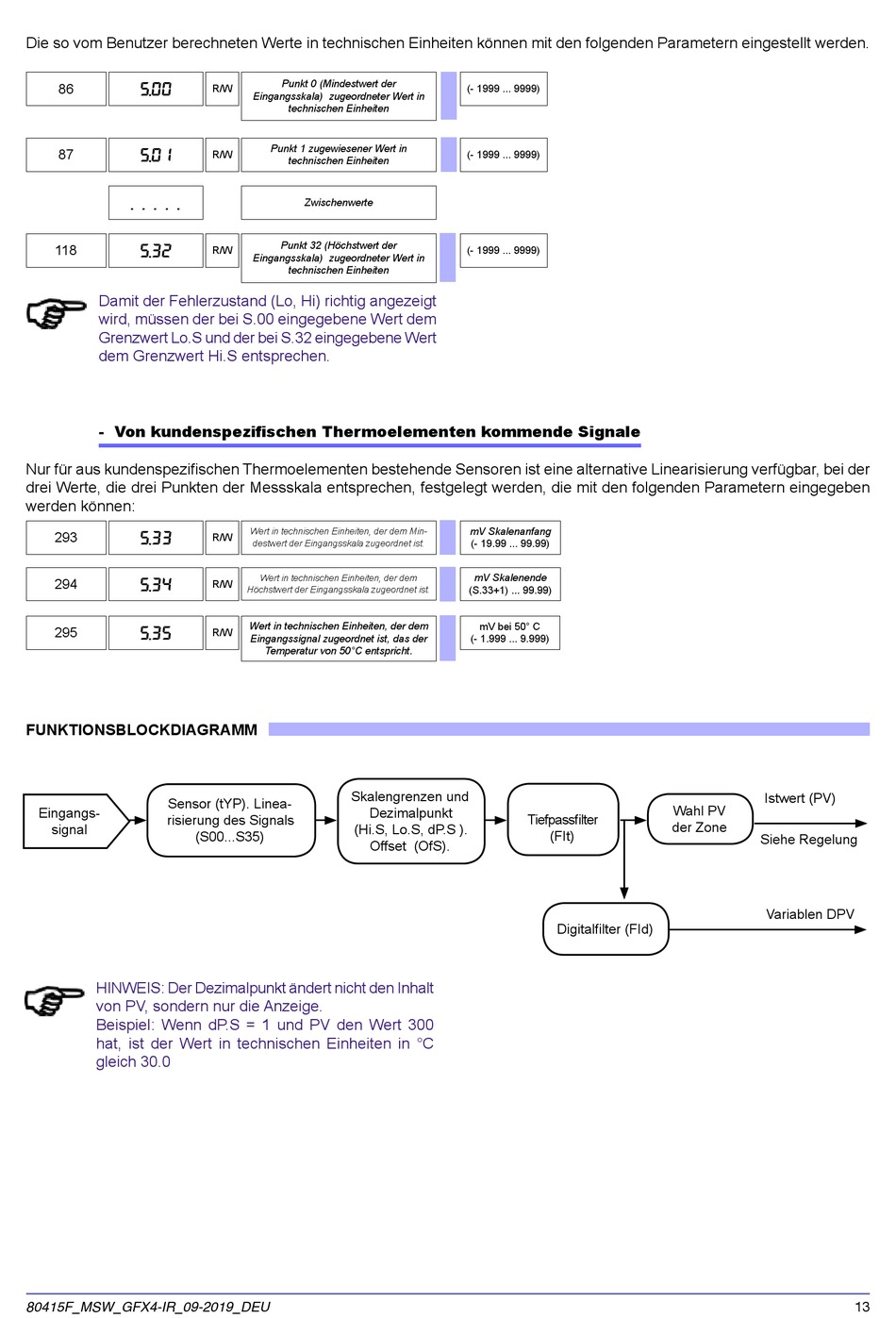

Von Kundenspezifischen Thermoelementen Kommende Signale - gefran GFX4-IR Konfigurations- Und Parametrierungsanleitung

Die so vom Benutzer berechneten Werte in technischen Einheiten können mit den folgenden Parametern eingestellt werden.
86
S. 0 0
87
S. 0 1
. . . . .
118
S. 3 2
Damit der Fehlerzustand (Lo, Hi) richtig angezeigt
wird, müssen der bei S.00 eingegebene Wert dem
Grenzwert Lo.S und der bei S.32 eingegebene Wert
dem Grenzwert Hi.S entsprechen.

- Von kundenspezifischen Thermoelementen kommende Signale

Nur für aus kundenspezifischen Thermoelementen bestehende Sensoren ist eine alternative Linearisierung verfügbar, bei der
drei Werte, die drei Punkten der Messskala entsprechen, festgelegt werden, die mit den folgenden Parametern eingegeben
werden können:
293
S. 3 3
294
S. 3 4
295
S. 3 5
FUNKTIONSBLOCKDIAGRAMM
Sensor (tYP). Linea-
Eingangs-
risierung des Signals
signal
(S00...S35)
HINWEIS: Der Dezimalpunkt ändert nicht den Inhalt
von PV, sondern nur die Anzeige.
Beispiel: Wenn dP.S = 1 und PV den Wert 300
hat, ist der Wert in technischen Einheiten in °C
gleich 30.0
80415F_MSW_GFX4-IR_09-2019_DEU
Punkt 0 (Mindestwert der
R/W
Eingangsskala) zugeordneter Wert in
technischen Einheiten
Punkt 1 zugewiesener Wert in
R/W
technischen Einheiten
Zwischenwerte
Punkt 32 (Höchstwert der
R/W
Eingangsskala) zugeordneter Wert in
technischen Einheiten
Wert in technischen Einheiten, der dem Min-
R/W
destwert der Eingangsskala zugeordnet ist.
Wert in technischen Einheiten, der dem
R/W
Höchstwert der Eingangsskala zugeordnet ist.
Wert in technischen Einheiten, der dem
R/W
Eingangssignal zugeordnet ist, das der
Temperatur von 50°C entspricht.
Skalengrenzen und
Dezimalpunkt
(Hi.S, Lo.S, dP.S ).
Offset (OfS).
(- 1999 ... 9999)
(- 1999 ... 9999)
(- 1999 ... 9999)
mV Skalenanfang
(- 19.99 ... 99.99)
mV Skalenende
(S.33+1) ... 99.99)
mV bei 50° C
(- 1.999 ... 9.999)
Tiefpassfilter
(FIt)
Digitalfilter (FId)
Istwert (PV)
Wahl PV
der Zone
Siehe Regelung
Variablen DPV
13
