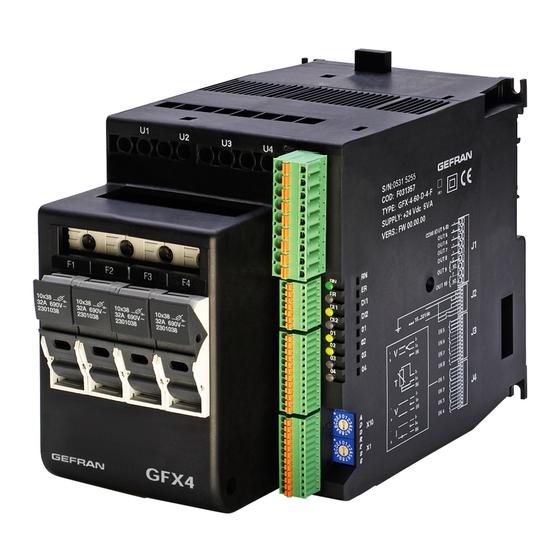

gefran GFX4-IR PROFINET Benutzerhandbuch

gefran GFX4-IR PROFINET Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für GFX4-IR PROFINET:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Einführung .................................................................................................................................................2
WichtigstE EigEnschaftEn ..................................................................................................................2
anschluss dEr gEr ätE .........................................................................................................................4
ZULÄSSIGE ANSCHLÜSSE ........................................................................................................................4
Anschlussplan 1 ( 4 zonen ) .................................................................................................................4
Anschlussplan 2 ( 8 zonen ) .................................................................................................................4
Anschlussplan 3 ( 12 zonen ) ...............................................................................................................5
Anschlussplan 4 ( 16 zonen ) ...............................................................................................................6
BESCHrEIBUNG dES dAtENAUStAUSCHS ...........................................................................................7
KoNfIGUrAtIoN fÜr dEN ANSCHLUSSpLAN 1 ( 4 ZoNEN ) ............................................................ 11
KoNfIGUrAtIoN fÜr dEN ANSCHLUSSpLAN 2 ( 8 ZoNEN ) ........................................................... 14
KoNfIGUrAtIoN fÜr dEN ANSCHLUSSpLAN 3 ( 12 ZoNEN ) .......................................................... 14
KoNfIGUrAtIoN fÜr dEN ANSCHLUSSpLAN 4 ( 16 ZoNEN ) .......................................................... 15
dEr VIrtUELLE StECKpLAtZ 5 ModBUS ...........................................................................................16
diagnosE ...................................................................................................................................................20
fALSCHE EINStELLUNG dES dIp-SCHALtErS 7 ................................................................................20
KoMMUNIKAtIoNSfEHLEr IM ModBUS rtU protoKoLL ............................................................... 21
liBrarY sW "gEfran " für siEMEns s7 ............................................................................................22
INStALLAtIoN ..........................................................................................................................................22
fUNKtIoN .................................................................................................................................................25
80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU
GFX4-IR PROFINET
BENUTZERHANDBUCH
code: 80992c - 06-2014 - dEutch

inhaltsVErZEichnis

1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für gefran GFX4-IR PROFINET

Inhaltszusammenfassung für gefran GFX4-IR PROFINET

  • Seite 1: Inhaltsverzeichnis

    KoNfIGUrAtIoN fÜr dEN ANSCHLUSSpLAN 4 ( 16 ZoNEN ) ............15 dEr VIrtUELLE StECKpLAtZ 5 ModBUS ...................16 diagnosE ..............................20 fALSCHE EINStELLUNG dES dIp-SCHALtErS 7 ................20 KoMMUNIKAtIoNSfEHLEr IM ModBUS rtU protoKoLL ............... 21 liBrarY sW “gEfran ” für siEMEns s7 ....................22 INStALLAtIoN ............................22 fUNKtIoN ..............................25 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 2: Einführung

    Einführung das profinet Gateway ist ein profinet Io device (Slave) zur Einbindung von Modbus-rtU-basierten feld- geräten in ein profinet-Netzwerk. Es arbeitet als Client (Master) im Modbus-rtU-Netzwerk und als Io device (Slave) im übergeordneten profinet-Netzwerk. das Gateway ermöglicht eine transparente datenkommunikation. die nach- stehende Abbildung zeigt den Anschlussplan.
  • Seite 3 • LED “DCP-Signal” auf der Gerätefront 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 4: Anschluss Der Geräte

    anschluss dEr gErätE Die seriellen Schnittstellen der angeschlossenen GFX4-IR-Geräte müssen wie folgt konfiguriert werden • Serielle Übertragungsgeschwindigkeit 19200 Baud • keine Parität • Daten 8 Bits • Der GFX4-IR mit dem Profinet-Gateway MUSS die Adresse 1 haben. Weitere angeschlossene GFX4-IR- Geräte MÜSSEN die Adressen 2 bis 4 erhalten ZulässigE anschlüssE Auf den folgenden Seiten werden die möglichen Kombinationen für den Anschluss und die Adressierung der Module GFX4-IR dargestellt. Hier nicht dargestellte Anschlusskombinationen gestatten NICHt die profINEt-Kommunikation mit einem Con- troller! anschlussplan 1 (4 Zonen) : 1 GFX4-IR mit der Modbus-Geräteadresse 1; DIP-Schalter 7 in Schaltstellung Off.

  • Seite 5: Anschlussplan 3 (12 Zonen)

    anschlussplan 3 (12 Zonen) : 3 GFX4-IR mit den Modbus-Geräteadressen 1, 2 und 3; DIP-Schalter 7 in Schaltstellung Off . 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 6: Anschlussplan 4 (16 Zonen)

    anschlussplan 4 (16 Zonen) : 4 GFX4-IR mit den Modbus-Geräteadressen 1, 2, 3 und 4; DIP-Schalter 7 in Schaltstellung Off. 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 7: Beschreibung Des Datenaustauschs

    • vom Profinet-Controller (Master) zum Profinet-IO-Feldgerät (Slave) und umgekehrt mittels azyklischer Mailbox-Kommunikation (azyklische daten und parametrierungsdaten) • oder mittels schnellem zyklischem Austausch der Prozessdaten. Mit Hilfe eines Konfigurationstools kann man die Daten des Feldgeräts festlegen, für die der schnelle zyklische datenaustausch vorzusehen ist. Von dEr gErätEBEschrEiBungsdatEi gsdMl ZuM datEnaustausch Damit man den Datenaustausch aktivieren kann, muss man die Gerätebeschreibungsdatei GSDML (GSDML- V2.2-GEFRAN-GFX4IR-20120102.xml) von der Homepage www.gefran.com herunterladen und in der Programmie- rungsumgebung installieren. dabei werden die ordner Controllers→Geflex mit dem Modul GFX4-IR Standard Mode erstellt (Abb. 1) Abb.1 Für den Anschluss an das Netzwerk kann man nun das Gerät (1), wie in Abbildung 2 gezeigt, auf das Symbol des Netzwerks (2) ziehen. Abb. 2 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 8 Zum Einstellen des Namens bzw. der Ip-Adresse eines Geräts dienen die optionen pLC→Ethernet→Edit Ethernet Node des Konfigurationstools System Manager (Abb. 3) Abb. 3 Hierzu im Fenster “Edit Ethernet Node” die Schaltfläche “Browse” betätigen (Abb. 4), um die an das Netzwerk angeschlossenen Knoten zu suchen. die Suche kann einige Sekunden dauern. Abb. 4 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 9 Nach einigen Sekunden erscheint das Fenster “Browse Network” mit einer Übersicht über die aktuellen Einstellun- gen der an das Netzwerk angeschlossenen Knoten. Im vorliegenden Beispiel handelt es sich um ein aus zwei Knoten bestehendes Netzwerk: • ein controller • ein GFX4-IR Zum Ändern der Einstellungen (Abb. 5) des GFX4-IR muss man die Zeile mit dem Gerätetyp (Device type) “GEFLEX” (1) wählen und mit der taste oK (2) bestätigen. Abb. 5 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 10 Es erscheint dann das nächste Fenster (Abb. 6), in das man den Namen und die IP-Adresse des Geräts einge- ben kann. das protokoll dHCp wird nicht unterstützt. Abb. 6 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 11: Konfiguration Für Den Anschlussplan 1 (4 Zonen)

    Nachstehend wird beschrieben, wie ein Gerät ausgehend vom Fenster Hw-config in das Konfigurationstool einzu- geben ist Konfiguration für den anschlussplan 1 (4 Zonen) : Abb. 7 In Abbildung 7 ist das Gerät GFX4-IR in “Slot 1” zu sehen, das 4 Zonen steuert. Außerdem befindet sich in “Slot 5” ein generischer Modbus-Kanal (siehe die Beschreibung des Modbus-Kanals). Wenn man das Modul in “Slot 1” wie in der Abbildung 8 gezeigt auswählt: Abb. 8 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 12 kann man die Parametrierung der E/A-Prozessvariablen überprüfen bzw. ändern. (Abb. 9) Abb. 9 Es gibt 32 Eingangsvariablen in zwei Blöcken • Input Parameter Record 1 ( 16 words ) • Input Parameter Record 2 ( 16 words ) In der Spalte Value kann man ggf. den Wert des Parameters ändern (Abb. 10) Abb. 10 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 13 Es gibt 32 Ausgangsvariablen in zwei Blöcken: • Output Parameter Record 1 • Output Parameter Record 2 Auch hier kann man in der Spalte “Value” die Ausgangsvariablen nach Bedarf ändern (Abb. 11) Abb. 11 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 14: Konfiguration Für Den Anschlussplan 2 (8 Zonen)

    Konfiguration für den anschlussplan 2 (8 Zonen) : Im Konfigurationstool das Modul “GFX4-IR Standard Mode” auswählen und auf “Slot 2” ziehen. In “Slot 5” ist der Modbus-Steckplatz verfügbar (Abb. 12) Abb. 12 Im Eigenschaftenfenster jeden Moduls kann man die Eingangs- und Ausgangsdaten wie oben beschrieben para- metrieren. Konfiguration für den anschlussplan 3 (12 Zonen) : Im Konfigurationstool das Modul “GFX4-IR Standard Mode” auswählen und zuerst auf “Slot 2” und dann auf “Slot 3” ziehen. In “Slot 5” befindet sich das Modbus-Modul (Abb. 13). Abb. 13 Im Eigenschaftenfenster jeden Moduls kann man die Eingangs- und Ausgangsdaten wie oben beschrieben para- metrieren. 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 15: Konfiguration Für Den Anschlussplan 4 ( 16 Zonen)

    Konfiguration für den anschlussplan 4 ( 16 Zonen) : Im Konfigurationstool das Modul “GFX4-IR Standard Mode” auswählen und zuerst auf “Slot 2” , “Slot 3” und dann auf “Slot 4”. In “Slot 5” befindet sich das Modbus-Modul (Abb. 14). Abb. 14 Im Eigenschaftenfenster jeden Moduls kann man die Eingangs- und Ausgangsdaten wie oben beschrieben para- metrieren. 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 16: Der Virtuelle Steckplatz 5 Modbus

    der virtuelle steckplatz 5 Modbus “Slot 5” (Abb. 15) ist ein virtuelles Gerät, das die Kapselung eines Modbus-Befehls in den zyklischen profinet-daten gestattet Abb. 15 Bei den parametern des Moduls kann man einige die Kommunikation betreffende Aspekte konfigurieren. • Fault Mode (Abb. 16): Wenn die Profinet-Kommunikation beendet wird, kann man einige Einstellungen der Module vornehmen: √ Keine Aktion ausführen. √ Das Gerät deaktivieren (“Software Off” steuern). √ das Gerät in den Stellerbetrieb schalten. √...
  • Seite 17 “Slot 5” Modbus hat eine Größe von 8 Bytes beim Schreiben und von 8 Bytes beim Lesen. Mit Hilfe dieses Kanals können alle die Variablen gelesen oder geschrieben werden, die im Modbus-Map der an das Netzwerk angeschlosse- nen Module GFX4-IR ausgewiesen sind. Modbus-Kanal, slot 5 ausgang, größe 8 Bytes ModBus-ausgangsKanal BYtE1 BYtE 3 BYtE 4 BYtE 5 BYtE 6 BYtE 7 BYtE 8 BYtE2 TRIGGER-WORT AdrESSE fUNKtIoNSKodE dAtA 1 dAtA 2 dAtA 3 dAtA 4 ANfordErUNG ModBUS canale modbus , slot 5 input , size 8bytes ModBus-EingangsKanal BYtE1 BYtE 3...
  • Seite 18 lesen eines Bits (1,2) anfordErung adrEssE funKtion adrEssE adrEssE Bit anZahl Bit anZahl Bit KodE Bit BYtE BYtE BYtE BYtE slaVEs hÖchstWErt niEdErWErt hÖchstW. niEdErW. trIGGEr- SLAVE- 1 oder 2 AdrESSE dES AdrESSE dES ANZAHL dEr ANZAHL dEr WORT AdrESSE ZU LESENdEN ZU LESENdEN ZU LESENdEN...
  • Seite 19 schreiben eines Worts (6) anfordErung slaVE- funKtion adrEssE adrEssE datEn datEn adrEssE KodE hÖchstW. niEdErW. hÖchstW. niEdErW. trIGGEr- SLAVE- AdrESSE AdrESSE WERT DES ZU WERT DES ZU WORT AdrESSE dES ZU SCH- dES ZU SCH- SCHrEIBEN- SCHrEIBENdEN ANTWORT rEIBENdEN rEIBENdEN DEN WORTS WORTS WORTS WORTS antWort slaVE- funKtion...

  • Seite 20: Diagnose

    diagnosE falsche Einstellung des diP-schalters 7 Beim Einschalten MUSS sich der DIP-Schalter 7 des GFX-IR in der Schaltstellung OFF befinden. Befindet sich der DIP-Schalter 7 beim Einschalten des Geräts in der Schaltstellung ON, ist die Kommunikation nicht möglich. Es wird dann eine fehlermeldung (Abb. 18) an den profinet-Controller gesendet. Abb. 18 Der in der Diagnosemeldung angegebene Steckplatz entspricht dem Knoten des Geräts, bei dem der DIP-Schal- ter 7 falsch eingestellt ist. 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 21: Kommunikationsfehler Im Modbus Rtu Protokoll

    Kommunikationsfehler im Modbus-rtu-Protokoll Dieser Fehler liegt vor, wenn die Kommunikation zwischen dem Profinet-Gateway und dem Modbus-RTU-Slave unterbrochen ist, wie in der Abbildung 19 zu sehen ist Figure 19 Im fehlerfall sendet das profinet-Gateway die fehlermeldung von Abb. 20 an den profinet-Controller (Master). figure 20 the slot specified in the error message corresponds to the node of the device in which the error occurred. 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 22: Library Sw "Gefran " Für Siemens S7

    GEFRAN s.p.a. stellt eine Reihe von Bibliotheksdateien GFX4-IR-Installation und Verwaltung von Prozessdaten in der SIEMENS StEp7 Umgebung zu erleichtern. diese Bibliotheken sind auf der Cd mit dem produkt oder zum Herunterladen von www.gefran.com eingeschlossen in einer komprimierten Datei “Gefranprofinet_V2-00.zip” enthalten. Nach dem SIMATIC Manager starten, wählen Sie den Befehl Unarchive im Dropdown-Menü Datei, und öffnen Sie die Datei “Gefranprofinet_V2-00.zip” aus dem Ordner, in dem sie kopiert wurde. Wählen Sie dann den Zielordner in ..STEP7/S7Proj. Am Ende der Extraktion den Befehl Open Project im Drop-Down-Menü Datei wählen und den Bibliotheken-Ordner öffnen, um die Bibliothek “GefranProfinet_V2-00.zip” für den GFX4-IR anzuzeigen. 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 23: Beschreibung

    Sie umfasst Funktionsbausteine, Datenbausteine und Funktionen: GFX4-IR im Modus HIGH PERFORMANCE oBJEKt BEschrEiBung udt6 DATENTYP FÜR DIE VERWALTUNG DER PROZESSDATEN fUNKtIoN fÜr dIE KoNfIGUrAtIoN dES proZESSdAtENBErEICHS udt5 BAUStEIN fÜr dEN AZyKLISCHEN dAtENAUStAUSCH MANAGEMENt-fUNKtIoN dAtEN pArAMEtrIC fUNKtIoNSBAUStEIN fÜr dIE KoNfIGUrAtIoN dEr pArAMEtEr fB15 fUNKtIoNSBAUStEIN fÜr dIE KoNfIGUrAtIoN dEr pArAMEtErrEZEptE 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...

  • Seite 24: Funktionen

    funKtionEn udt6 Datentyp für die Verwaltung der Prozessdaten der GFX4-IR Datenbaustein im Lesemodus ab Wortadresse 0 bis Wortadresse 62 Datenbaustein im Schreibmodus ab Wortadresse 64 bis Wortadresse 126 initial address name type comment value struct + 0.0 GFX4_IR_read_W01 GFX4_IR Read Process Word 01 + 2.0 GFX4_IR_read_W02 GFX4_IR Read Process Word 02 + 4.0 GFX4_IR_read_W03 GFX4_IR Read Process Word 03 + 6.0 GFX4_IR_read_W04 GFX4_IR Read Process Word 04 + 8.0 GFX4_IR_read_W05 GFX4_IR Read Process Word 05 + 10.0 GFX4_IR_read_W06 GFX4_IR Read Process Word 06 + 12.0 GFX4_IR_read_W07 GFX4_IR Read Process Word 07 + 14.0 GFX4_IR_read_W08 GFX4_IR Read Process Word 08 + 16.0 GFX4_IR_read_W09...

  • Seite 25: Funktion

    initial address name type comment value + 72.0 GFX4_IR_Write_W05 GFX4_IR Write Process Word 05 + 74.0 GFX4_IR_Write_W06 GFX4_IR Write Process Word 06 + 76.0 GFX4_IR_Write_W07 GFX4_IR Write Process Word 07 + 78.0 GFX4_IR_Write_W08 GFX4_IR Write Process Word 08 + 80.0 GFX4_IR_Write_W09 GFX4_IR Write Process Word 09 + 82.0 GFX4_IR_Write_W10 GFX4_IR Write Process Word 10 + 84.0 GFX4_IR_read_W11 GFX4_IR Write Process Word 11 + 86.0 GFX4_IR_read_W12 GFX4_IR Write Process Word 12 + 88.0 GFX4_IR_read_W13 GFX4_IR Write Process Word 13 + 90.0 GFX4_IR_read_W14 GFX4_IR Write Process Word 14...
  • Seite 26 fc4 “fc_Pd_gfX4_ir” (function call) ” Funktion für die Konfiguration des Prozessdatenbereichs des GFX4-IR Diese Funktion stellt den Bereich für den Austausch der Prozessdaten zwischen der SPS und dem GFX4-IR in dem mit dem oben beschriebenen Udt6 erzeugten datenbaustein bereit. Der FC4 muss so aufgerufen werden, dass die Daten bei jeder Abfrage aktualisiert werden. Es sind zwei Eingangsparameter erforderlich: 1. FirstByte : (INT) ist die erste Speicheradresse, die dem GFX4-IR in der Hardware-Konfiguration zugewiesen wird. 2. dBNr : (INt) ist die Nummer des mit Udt6 erstellten datenbausteins für den datenaustausch zwischen dem GFX4-IR und der SPS First byte 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 27 die nachstehende Abbildung zeigt einen Anschluss mit 4 Slave-Geräten 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 28 udt5 Baustein für den azyklischen datenaustausch initial address name type comment value struct + 0.0 trigger BytE B#16#0 reserved + 1.0 Cont BytE B#16#0 reserved + 2.0 paramWord1 WORD W#16#0 request Byte 1 e 2 + 4.0 paramByte3 BytE B#16#0 request Byte 3 + 5.0 paramByte4 BytE...
  • Seite 29 First byte funKtionsBaustEinE Alle funktionsbausteine benötigen einen frei zuordenbaren Instanz-dB. diese Bausteine werden bedingt aufgerufen. Wird das Bit Done am FB gesetzt so ist die Bearbeitung abgeschlossen. fB1 “fB_oP_gfX4_ir” (function BlocK) Dieser Funktionsbaustein dient zum Schreiben / Lesen einzelner Parameter des GFX4-IR. Es sind 4 operationen verfügbar: Bit lesen (op. code 1) Wort lesen (op. code 3) Bit schreiben (op. code 5) Wort schreiben (op. code 6) der Baustein muss 5 parameter empfangen und antwortet mit 4 parametern 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
  • Seite 30 Eingangsparameter: 1. DBNr (INT) ist die Nummer des Datenbausteins, der dem GFX4-IR zugewiesen ist, der abgefragt und gesteuert werden soll (erstellt mittels Udt5). 2. SlaveNr (INT): Dies ist die Modbus-Adresse des Slaves, mit dem gearbeitet werden soll. 3. OPCode (INT): Dies ist der Operationskode, der der Funktion mitteilt, ob ein Wort oder ein Bit gelesen oder geschrieben werden soll. Es gibt folgende operationskodes: • Operationskode Bit lesen: 1 • Operationskode Wort lesen: 3 • Operationskode Bit schreiben: 5 • Operationskode Wort schreiben: 6 4. Address (INT): Dies ist die Parameteradresse des Worts oder des Bits, das gelesen oder geschrieben werden soll. (Siehe die Bedienungsanleitung des GFX4-IR für die Identifizierung der Modbus-Adressen der Wörter und der Bits.) 5. INValue (INT): Dies ist der Parameterwert, der in das gewählte Wort oder Bit geschrieben werden soll. Wenn nur ein Bit geschrieben wird, sind selbstverständlich nur die Werte 1 und 0 zulässig. Bei den Lese-operationen wird dieser parameter übergangen. ausgangsparameter: - Done (BOOL): Der Wert ist gleich 1, wenn der Baustein bearbeitet wurde. - OUTValue (INT): Dies ist der im angegebenen Wort oder Bit gelesene Wert. Bei den Schreib-Operationen wird 1 geschrieben, wenn der Vorgang erfolgreich ausgeführt wurde, und 0, wenn ein fehler aufgetreten ist. - Error (BOOL): Wurde die Operation mit einem Fehler beendet, ist der Wert gleich 1. - ErrCode (INt): dies ist der fehlercode: 1 Illegal function 2 Illegal data address 3 Illegal data value...
  • Seite 31 Eingangsparameter: - DB_GFX (INT): Die Datenbausteinnummer des dem betreffenden GFX4-IR zugewiesenen DB eingeben (nur die Nummer in Ziffern oder eine INt-Variable mit der datenbausteinnummer). - DBIST (BLOCK_DB): Den Namen des für den GFX4-IR bestimmten Instanz-DB des FB1 “OP_GFX4-IR” eingeben (den symbolischen Namen des DB oder den vollständigen Namen “DBxx” verwenden). - GFXNr (INT): Dies ist die Adresse des GFX4-IR, mit dem gearbeitet werden soll. - RCP_DB (INT): Dies ist die Nummer des DB, in den der Datensatz geschrieben bzw. aus dem der Datensatz gelesen werden soll. - funct (BooL): Gibt den typ der auszuführenden operation an: False = Lesen (liest einen Parametersatz aus einem GFX4-IR und speichert diesen in einem DB) True = Schreiben (schreibt den Inhalt eines Datenbausteins in einen GFX4-IR) - ParamNr (INT): Dies ist die Anzahl von Parametern, die geschrieben/gelesen werden sollen.
  • Seite 32 udt7 Liste der Modbus-Adressen der in fB15 verwendeten parameter initial address name type comment value struct + 0.0 typ_ZoNE_1 1424 TYPE OF PROBE, SIGNAL AND SCALE OF MAIN INPUT (ZONE 1) + 2.0 pS_tA_ZoNE_1 1730 MAXIMUM PREAK CURRENT LIMIT DURING PHASE SOFTSTART (ZoNE 1) + 4.0 AL_ZoNE_1 1219 SELECt NUMBEr of ENABLEd ALArMS (ZoNE 1) + 6.0 Hd_2_ZoNE_1 1684 ENABLE POWER FAULT ALARM (ZONE 1)
  • Seite 33 initial address name type comment value + 62.0 pS_of_ZoNE_2 2677 MINIMUM NoN CoNdUCtIoN tIME to rEACtIVAtE tHE pHASE SoftStArt rAMp (ZoNE 2) + 64.0 HB_t_ZoNE_2 2104 dELAy tIME for ACtIVAtIoN of HB ALArM (ZoNE 2) + 66.0 HB_p_ZoNE_2 2785 pErCENtAGE HB ALArM SEtpoINt of CUrrENt rEAd IN HB CALIBrAtIoN (ZoNE 2) + 68.0 Ir_00_ZoNE_2...
  • Seite 34 initial address name type comment value + 132.0 fU_tA_ZoNE_3 4803 MAXIMUM LIMIT OF RMS CURRENT IN NORMAL OPERATION (ZoNE 3) + 134.0 H_pB_ZoNE_3 4101 proportIoNAL BANd for HEAtING or HyStErESIS IN oN-off CoNtroL (ZoNE 3) + 136.0 H_It_ZoNE_3 4103 INtEGrAL HEAtING tIME (ZoNE 3) + 138.0 H_dt_ZoNE_3 4104 dErIVAtIVE HEAtING tIME (ZoNE 3) + 140.0...
  • Seite 35 dB20 Liste der in fB15 verwendeten parameter. initial address name type comment value struct + 0.0 typ_Zone_1 TYPE OF PROBE, SIGNAL AND SCALE OF MAIN INPUT(ZONE 1) + 2.0 pS_tA_Zone_1 MAXIMUM PREAK CURRENT LIMIT DURING PHASE SOFTSTART (ZoNE 1) + 4.0 AL_Zone_1 SELECt NUMBEr of ENABLEd ALArMS (ZoNE 1) + 6.0 hd_2_Zone_1 ENABLE POWER FAULT ALARM (ZONE 1) + 8.0 hd_5_Zone_1 ENABLE trIGGEr ModES (ZoNE 1) + 10.0...
  • Seite 36 initial address name type comment value + 72.0 Ir_02_Zone_2 Ct INpUt At HB CALIBrAtIoN pHASE 2 (for Ir LAMpS) (ZoNE 2) + 74.0 Ir_03_Zone_2 Ct INpUt At HB CALIBrAtIoN pHASE 3 (for Ir LAMpS) (ZoNE 2) + 76.0 Ir_04_Zone_2 Ct INpUt At HB CALIBrAtIoN pHASE 4 (for Ir LAMpS IN pA ModE) (ZoNE 2) + 78.0 Ir_05_Zone_2...
  • Seite 37 INtEGrAL HEAtING tIME (ZoNE 4) + 186.0 h_dt_Zone_4 dErIVAtIVE HEAtING tIME (ZoNE 4) + 188.0 HI_S_Zone_4 MAXIMUM LIMIT OF MAIN INPUT SCALE (ZONE 4) + 190.0 HI_L_Zone_4 UppEr LIMIt of SEtpoINt (ZoNE 4) End_ = 192.0 struct gEfran s.p.a. via Sebina, 74 25050 provaglio d’Iseo (BS) Italy Tel. 030 98881 - Fax 030 9839063 www.gefran.com 80992C_MSW_PROFINET_GFX4-IR_06-2014_DEU...
