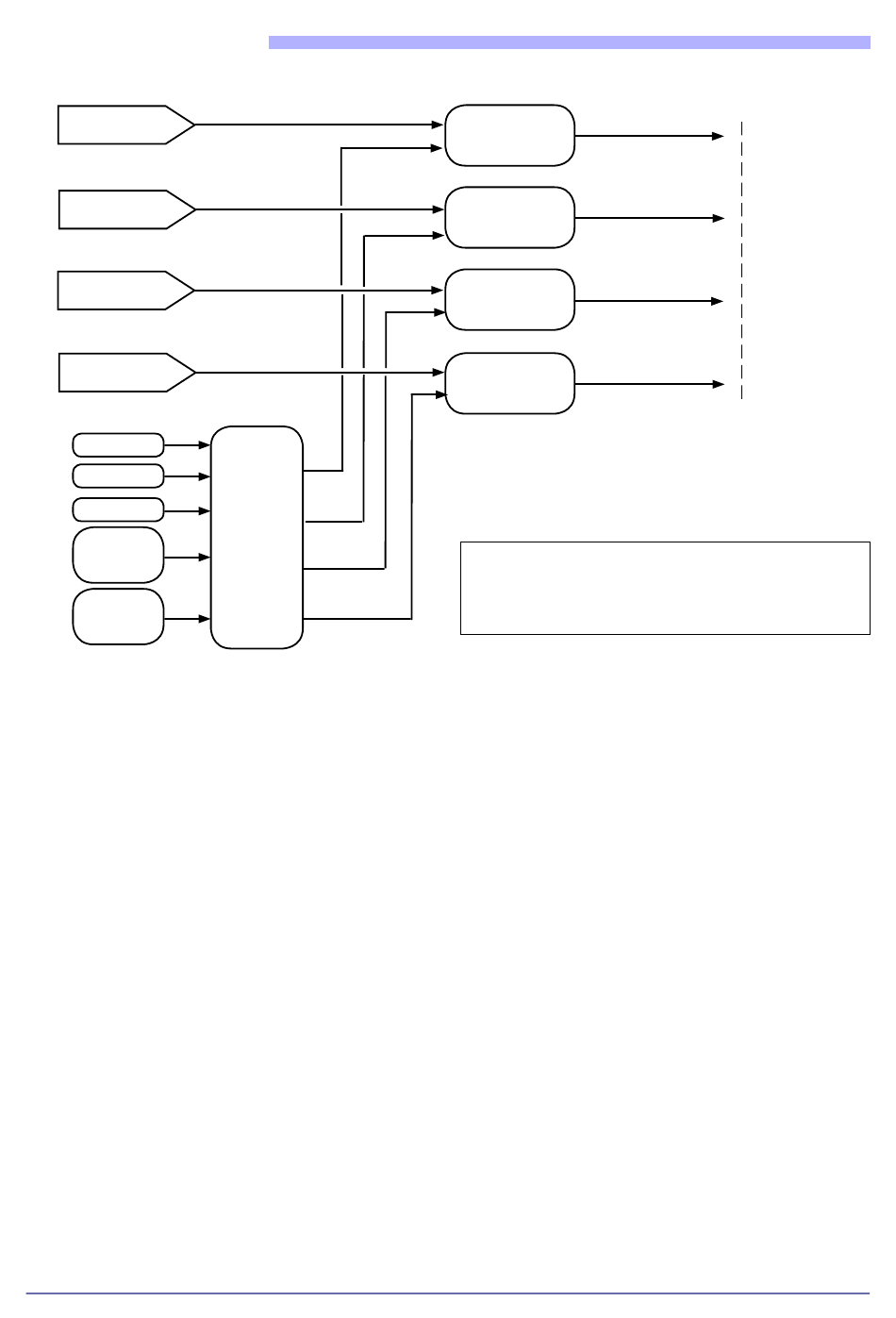

FUNKTIONSBLOCKDIAGRAMM
Alarmschwelle
AL1
Alarmschwelle
AL2
Alarmschwelle
AL3
Alarmschwelle
AL4
PV
SPA
In.2
I.tA1 or
I.tA2 or
I.tA3
I.tV1 or
I.tV2 or
I.tV3
30
Wahl
der
Bezugsvaria-
blen
(A1.r, A2.r,
A3.r, A4.r)
Alarmtyp und
Alarmzustand AL1
Hysterese
(A1.t, HY.1)
Alarmtyp und
Alarmzustand AL2
Hysterese
(A2.t, HY.2)
Alarmtyp und
Alarmzustand AL3
Hysterese
(A3.t, HY.3)
Alarmtyp und
Alarmzustand AL4
Hysterese
(A4.t, HY.4)
PV: Istwert
SPA: Aktiver Sollwert
In.2: Analoger Hilfseingang
I.tAx: Stromwandlereingang
I.tVx: Spannungswandlereingang
80415F_MSW_GFX4-IR_09-2019_DEU
Siehe Ausgänge
