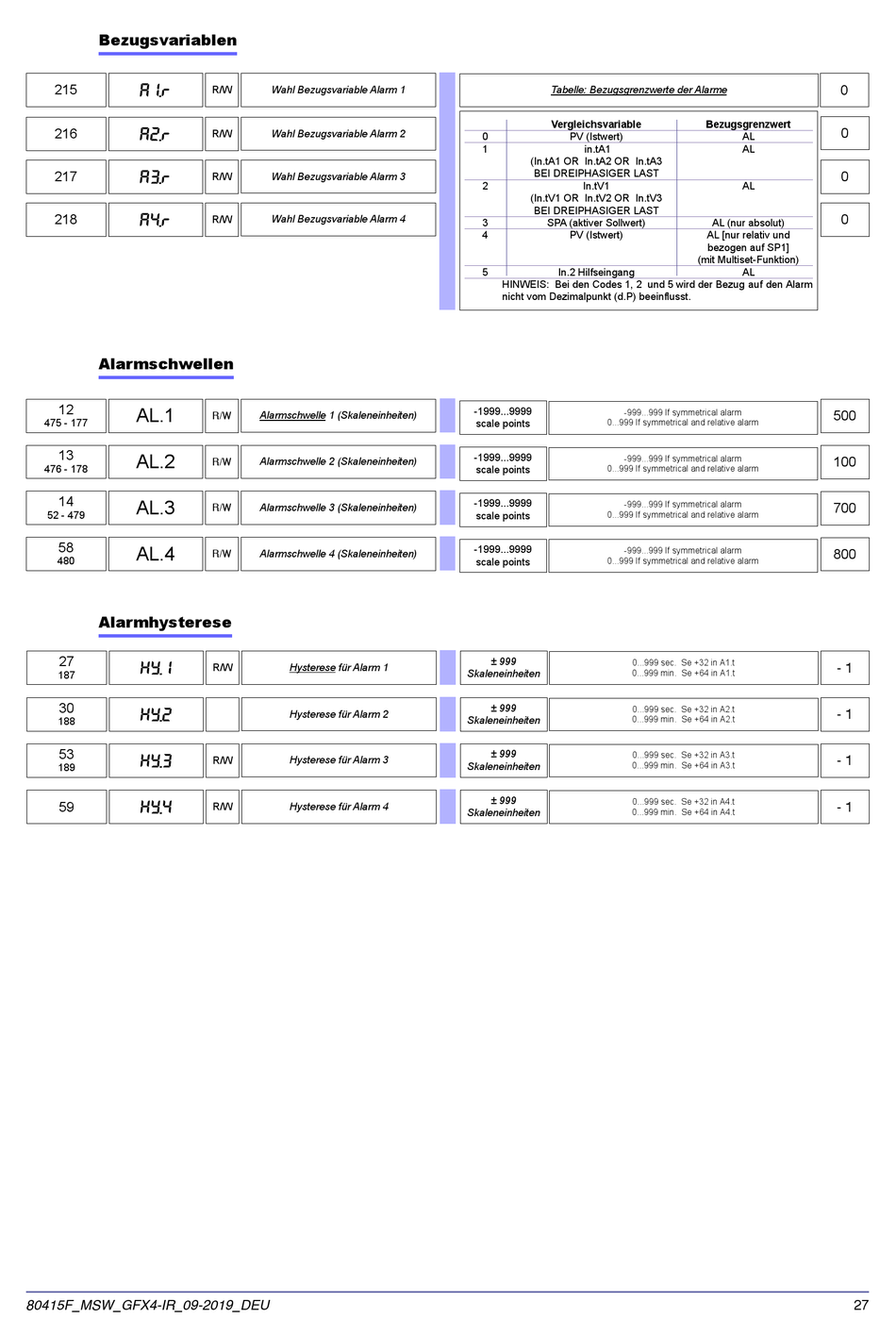

gefran GFX4-IR Konfigurations- Und Parametrierungsanleitung Seite 27

Bezugsvariablen
215
a1. r
216
A2. r
217
A3. r
218
A4. r
Alarmschwellen
12
AL.1
475 - 177
13
AL.2
476 - 178
14
AL.3
52 - 479
58
AL.4
480
Alarmhysterese
27
XY. 1
187
30
XY. 2
188
53
XY. 3
189
59
XY. 4
80415F_MSW_GFX4-IR_09-2019_DEU
R/W Wahl Bezugsvariable Alarm 1
R/W Wahl Bezugsvariable Alarm 2
R/W Wahl Bezugsvariable Alarm 3
R/W Wahl Bezugsvariable Alarm 4
R/W
Alarmschwelle 1 (Skaleneinheiten)
R/W
Alarmschwelle 2 (Skaleneinheiten)
R/W
Alarmschwelle 3 (Skaleneinheiten)
R/W
Alarmschwelle 4 (Skaleneinheiten)
R/W Hysterese für Alarm 1
Hysterese für Alarm 2
R/W Hysterese für Alarm 3
R/W Hysterese für Alarm 4
Tabelle: Bezugsgrenzwerte der Alarme
Vergleichsvariable
0 PV (Istwert)
1 in.tA1
(In.tA1 OR In.tA2 OR In.tA3
BEI DREIPHASIGER LAST
2 In.tV1
(In.tV1 OR In.tV2 OR In.tV3
BEI DREIPHASIGER LAST
3 SPA (aktiver Sollwert)
4 PV (Istwert)
5 In.2 Hilfseingang
HINWEIS: Bei den Codes 1, 2 und 5 wird der Bezug auf den Alarm
nicht vom Dezimalpunkt (d.P) beeinflusst.
-1999...9999
-999...999 If symmetrical alarm
scale points 0...999 If symmetrical and relative alarm
-1999...9999
-999...999 If symmetrical alarm
scale points 0...999 If symmetrical and relative alarm
-1999...9999
-999...999 If symmetrical alarm
scale points
0...999 If symmetrical and relative alarm
-1999...9999
-999...999 If symmetrical alarm
scale points
0...999 If symmetrical and relative alarm
± 999
0...999 sec. Se +32 in A1.t
Skaleneinheiten 0...999 min. Se +64 in A1.t
± 999
0...999 sec. Se +32 in A2.t
Skaleneinheiten 0...999 min. Se +64 in A2.t
± 999
0...999 sec. Se +32 in A3.t
Skaleneinheiten 0...999 min. Se +64 in A3.t
± 999
0...999 sec. Se +32 in A4.t
Skaleneinheiten 0...999 min. Se +64 in A4.t
0
Bezugsgrenzwert
0
AL
AL
0
AL
0
AL (nur absolut)
AL [nur relativ und
bezogen auf SP1]
(mit Multiset-Funktion)
AL
500
100
700
800
- 1
- 1
- 1
- 1
