Zur Einstellung des Sollwerts verfügt der Regler über die nachstehend beschriebenen Funktionen.

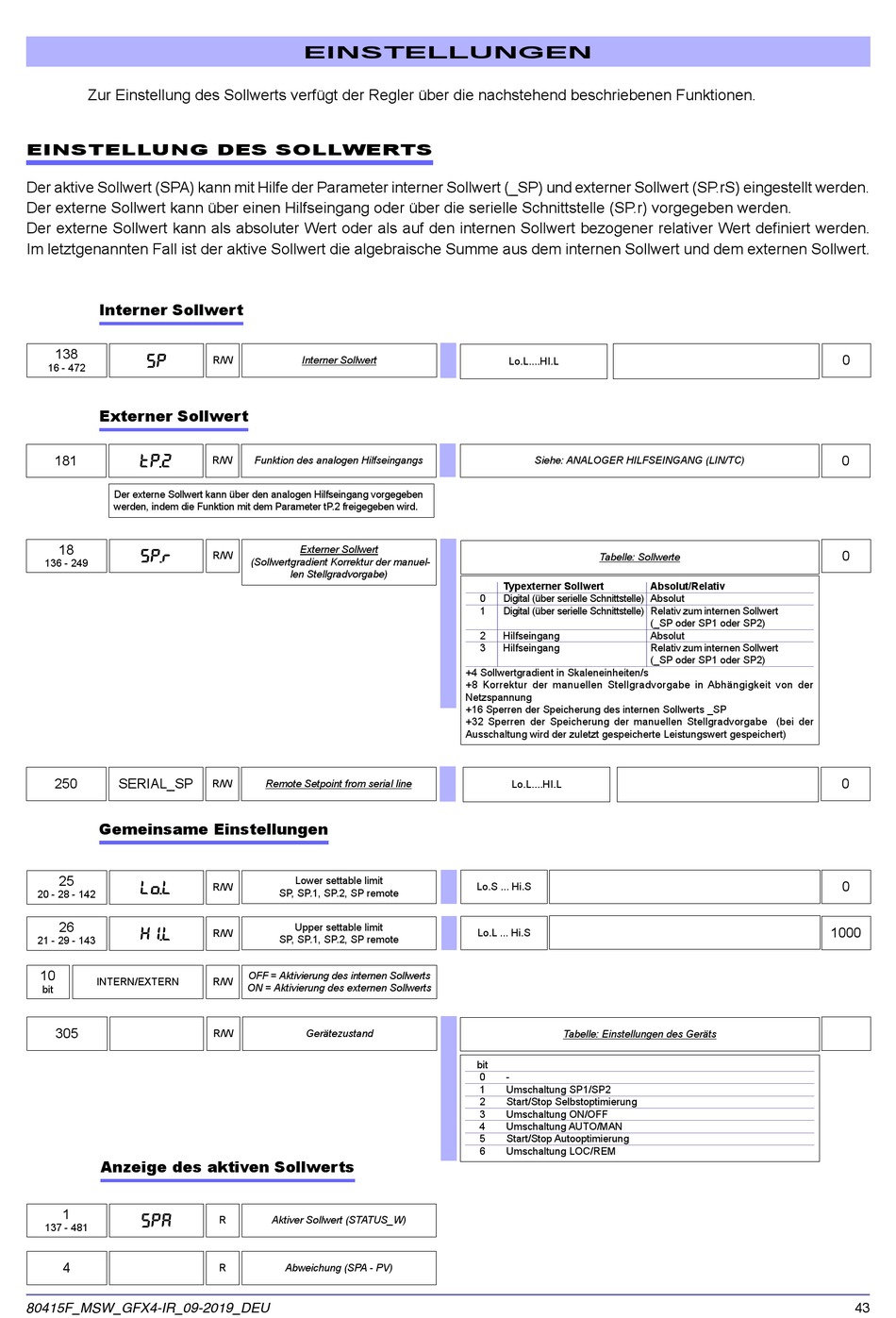

EINSTELLUNG DES SOLLWERTS

Der aktive Sollwert (SPA) kann mit Hilfe der Parameter interner Sollwert (_SP) und externer Sollwert (SP.rS) eingestellt werden.
Der externe Sollwert kann über einen Hilfseingang oder über die serielle Schnittstelle (SP.r) vorgegeben werden.
Der externe Sollwert kann als absoluter Wert oder als auf den internen Sollwert bezogener relativer Wert definiert werden.
Im letztgenannten Fall ist der aktive Sollwert die algebraische Summe aus dem internen Sollwert und dem externen Sollwert.
Interner Sollwert
138
sp
16 - 472

Externer Sollwert

181
tp. 2
Der externe Sollwert kann über den analogen Hilfseingang vorgegeben
werden, indem die Funktion mit dem Parameter tP.2 freigegeben wird.
18
SP. r
136 - 249
250 SERIAL_SP
Gemeinsame Einstellungen
25
Lo. L
20 - 28 - 142
26
xI. L
21 - 29 - 143
10
INTERN/EXTERN
bit
305
Anzeige des aktiven Sollwerts
1
spa
137 - 481
4
80415F_MSW_GFX4-IR_09-2019_DEU

EINSTELLUNGEN

R/W Interner Sollwert
R/W Funktion des analogen Hilfseingangs
Externer Sollwert
R/W
(Sollwertgradient Korrektur der manuel-
len Stellgradvorgabe)
R/W Remote Setpoint from serial line
Lower settable limit
R/W
SP, SP.1, SP.2, SP remote
Upper settable limit
R/W
SP, SP.1, SP.2, SP remote
OFF = Aktivierung des internen Sollwerts
R/W
ON = Aktivierung des externen Sollwerts
R/W Gerätezustand
R Aktiver Sollwert (STATUS_W)
R Abweichung (SPA - PV)
Lo.L....HI.L
Siehe: ANALOGER HILFSEINGANG (LIN/TC)
Tabelle: Sollwerte
Typexterner Sollwert
0 Digital (über serielle Schnittstelle) Absolut
1 Digital (über serielle Schnittstelle) Relativ zum internen Sollwert
2 Hilfseingang
3 Hilfseingang
+4 Sollwertgradient in Skaleneinheiten/s
+8 Korrektur der manuellen Stellgradvorgabe in Abhängigkeit von der
Netzspannung
+16 Sperren der Speicherung des internen Sollwerts _SP
+32 Sperren der Speicherung der manuellen Stellgradvorgabe (bei der
Ausschaltung wird der zuletzt gespeicherte Leistungswert gespeichert)
Lo.L....HI.L
Lo.S ... Hi.S
Lo.L ... Hi.S
Tabelle: Einstellungen des Geräts
bit
0 -
1 Umschaltung SP1/SP2
2 Start/Stop Selbstoptimierung
3 Umschaltung ON/OFF
4 Umschaltung AUTO/MAN
5 Start/Stop Autooptimierung
6 Umschaltung LOC/REM
Absolut/Relativ
(_SP oder SP1 oder SP2)
Absolut
Relativ zum internen Sollwert
(_SP oder SP1 oder SP2)
0
0
0
0
0
1000
43
