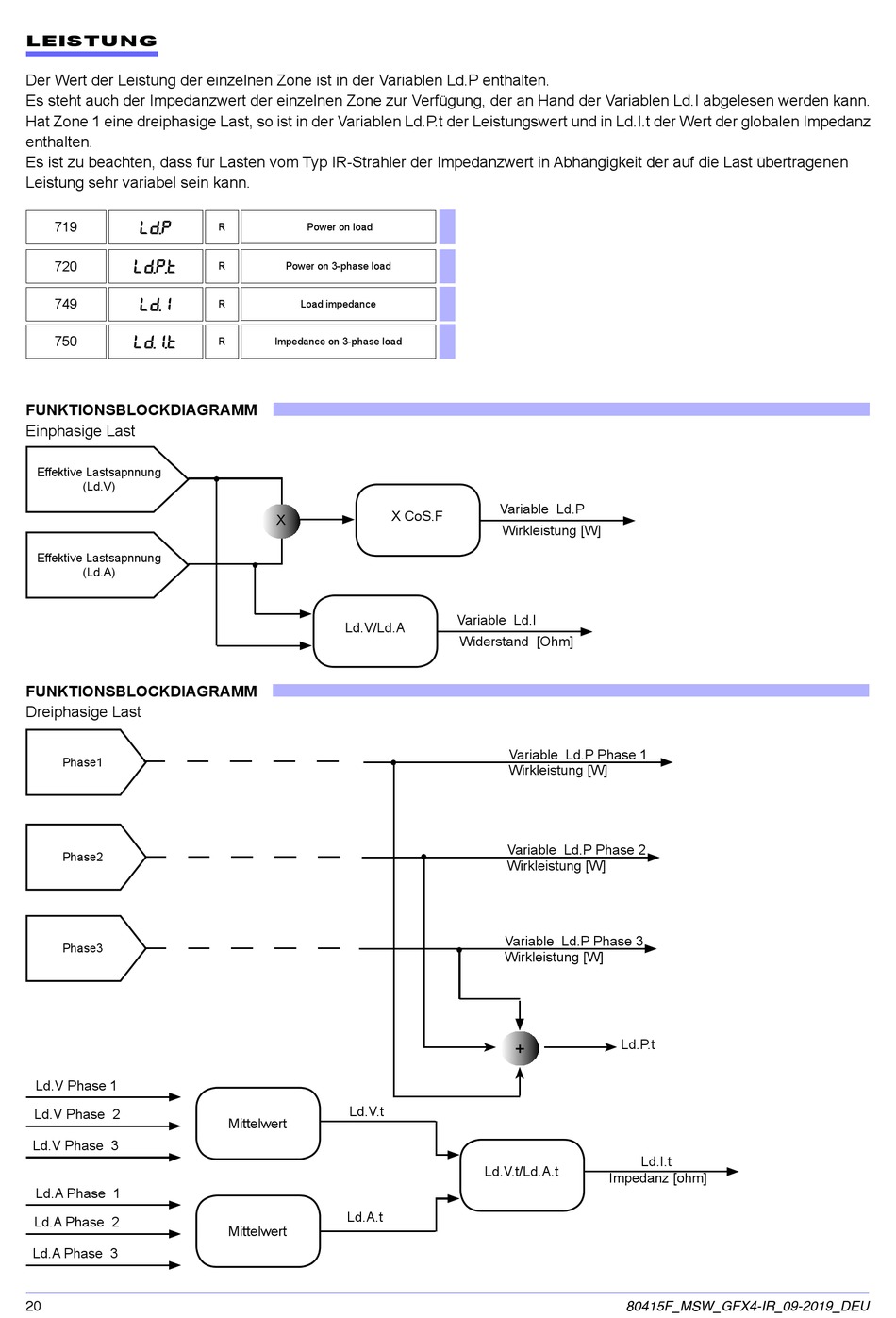

LEISTUNG

Der Wert der Leistung der einzelnen Zone ist in der Variablen Ld.P enthalten.
Es steht auch der Impedanzwert der einzelnen Zone zur Verfügung, der an Hand der Variablen Ld.I abgelesen werden kann.
Hat Zone 1 eine dreiphasige Last, so ist in der Variablen Ld.P.t der Leistungswert und in Ld.I.t der Wert der globalen Impedanz
enthalten.
Es ist zu beachten, dass für Lasten vom Typ IR-Strahler der Impedanzwert in Abhängigkeit der auf die Last übertragenen
Leistung sehr variabel sein kann.
719
Ld. P
720
Ld. P . t
749
Ld. I
750
Ld. I . t
FUNKTIONSBLOCKDIAGRAMM

Einphasige Last

Effektive Lastsapnnung
(Ld.V)
Effektive Lastsapnnung
(Ld.A)
FUNKTIONSBLOCKDIAGRAMM

Dreiphasige Last

Phase1
Phase2
Phase3
Ld.V Phase 1
Ld.V Phase 2
Ld.V Phase 3
Ld.A Phase 1
Ld.A Phase 2
Ld.A Phase 3
20
R Power on load
R Power on 3-phase load
R Load impedance
R Impedance on 3-phase load
X
Ld.V/Ld.A
Ld.V.t
Mittelwert
Ld.A.t
Mittelwert
Variable Ld.P
X CoS.F
Wirkleistung [W]
Variable Ld.I
Widerstand [Ohm]
Variable Ld.P Phase 1
Wirkleistung [W]
Variable Ld.P Phase 2
Wirkleistung [W]
Variable Ld.P Phase 3
Wirkleistung [W]
+
Ld.V.t/Ld.A.t
Ld.P.t
Ld.I.t
Impedanz [ohm]
