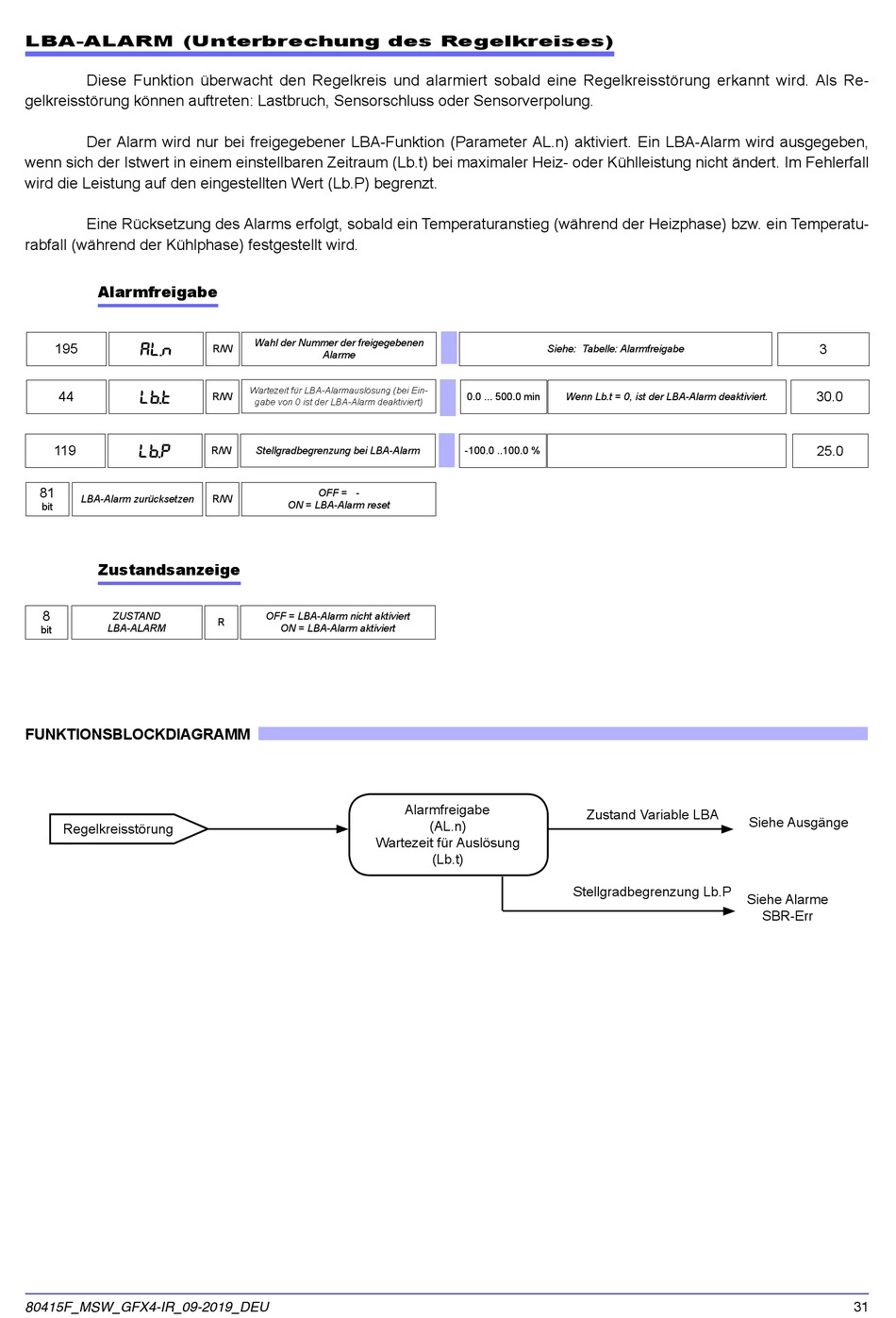

LBA-ALARM (Unterbrechung des Regelkreises)

Diese Funktion überwacht den Regelkreis und alarmiert sobald eine Regelkreisstörung erkannt wird. Als Re-
gelkreisstörung können auftreten: Lastbruch, Sensorschluss oder Sensorverpolung.
Der Alarm wird nur bei freigegebener LBA-Funktion (Parameter AL.n) aktiviert. Ein LBA-Alarm wird ausgegeben,
wenn sich der Istwert in einem einstellbaren Zeitraum (Lb.t) bei maximaler Heiz- oder Kühlleistung nicht ändert. Im Fehlerfall
wird die Leistung auf den eingestellten Wert (Lb.P) begrenzt.
Eine Rücksetzung des Alarms erfolgt, sobald ein Temperaturanstieg (während der Heizphase) bzw. ein Temperatu-
rabfall (während der Kühlphase) festgestellt wird.
Alarmfreigabe
195
AL. n
44
Lb. t
119
Lb. p
81
LBA-Alarm zurücksetzen
bit
Zustandsanzeige
8
ZUSTAND
LBA-ALARM
bit
FUNKTIONSBLOCKDIAGRAMM
Regelkreisstörung
80415F_MSW_GFX4-IR_09-2019_DEU
Wahl der Nummer der freigegebenen
R/W
Alarme
Wartezeit für LBA-Alarmauslösung (bei Ein-
R/W
gabe von 0 ist der LBA-Alarm deaktiviert)
R/W Stellgradbegrenzung bei LBA-Alarm
OFF = -
R/W
ON = LBA-Alarm reset
OFF = LBA-Alarm nicht aktiviert
R
ON = LBA-Alarm aktiviert
Wartezeit für Auslösung
Siehe: Tabelle: Alarmfreigabe
0.0 ... 500.0 min Wenn Lb.t = 0, ist der LBA-Alarm deaktiviert.
-100.0 ..100.0 %
Alarmfreigabe
(AL.n)
(Lb.t)
Stellgradbegrenzung Lb.P
Zustand Variable LBA
Siehe Ausgänge
Siehe Alarme
3
30.0
25.0
SBR-Err
