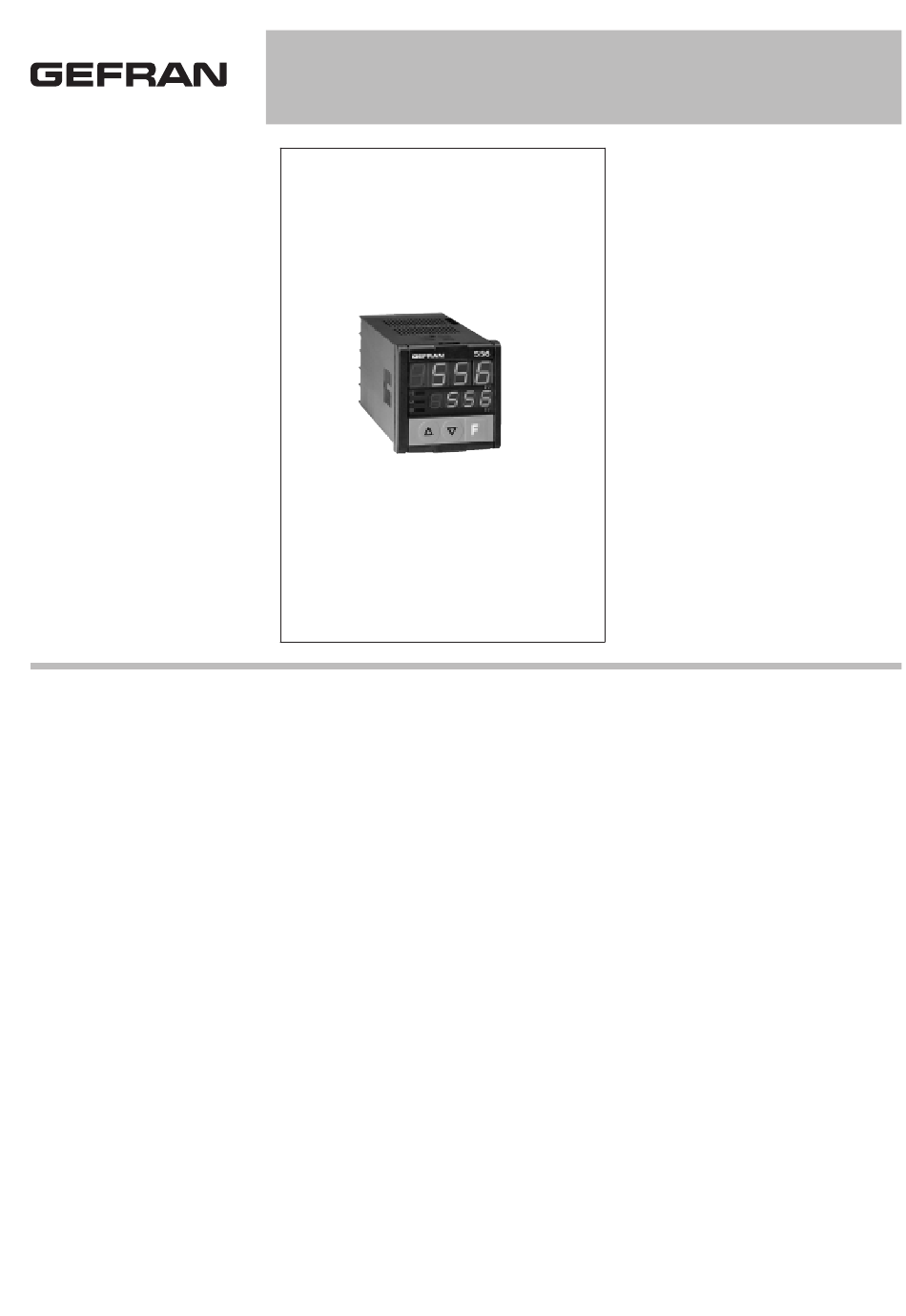

gefran 556 Kurzanleitung

Hauptanwendungen
• Schaltverzögerung
• Verzögerung mit zwei Zeiten
• Zyklischer Zeitschalter
• Aufwärts-/Abwärts-Zähler
• Zyklischer Zähler
• Drehzahlmesser
• Frequenzmesser
MERKMALE
Konfigurierbarkeit für jeden gewünschten
Funktionalitätstyp im industriellen Einsatz;
die zweifache Anzeige und die minimale
Baugröße ermöglichen es, mit dem 556
jede Anforderung bezüglich
Schaltverzögerung, Zählung sowie
Frequenzmessung zu erfüllen.
Die Anzeige kann die mit fünf möglichen
Vorskalierern durchgeführten Zählungen
in technischen Maßeinheiten ausdrücken.
Die Schaltverzögerung sieht sechs
mögliche Zeitbereiche vor, von einer
hundertstel Sekunde bis zu Stunden und
Minuten.
TECHNISCHE DATEN
E
INGÄNGE
Isolation 1500 V (nur bei Vac
Stromversorgung.
Es sind 3 Eingänge mit der Funktion
Zähleingang, Rückstellung von Zähler
oder Timer, Auf-/Abwärts oder Start/Stop
und Hold vorgesehen.
Maximale Zählfrequenz bei 50%
Tastverhältnis:
- Eingänge Typ 2: fmax = 100Hz
- Eingänge Typ 1: fmax = 1KHz
- Eingänge Typ 0: fmax = 5KHz
Eingangs Typen :
556
TIMER / ZÄHLER / FREQUENZMESSER
Mechanischer Kontakt:
spannungsfrei, konfiguriert als
Öffner/Schließer
Halbleiter-Endschalter: 2/3-Leiter NPN
Logik:
OFF ≤ 1Vdc, 3mA; 10Vdc < ON < 50Vdc
A
USGÄNGE
Relais
Mit Kontakten 5A/250Vac bei cosϕ = 1
(3,5A bei cosϕ = 0,4)
Funkenlösch-Schutz am Schließerkontakt NO.
S
TROMVERSORGUNG
110/220Vac ±10%
120/240Vac ±10%
24/48Vac ±10%
24Vdc ±10%
50/60Hz; 5VA max.
S
TROMVERSORGUNG FÜR SENSOR
12Vdc, 30mA
U
MGEBUNGSBEDINGUNGEN
Betriebstemperatur: 0...50°C
Lagertemperatur: -20...70°C
Feuchte: 20...85% rF nicht kondensierend
Wichtigste Kenndaten
• Zähleingang für mechanischen Kontakt,
2/3-Leiter Näherungsschalter oder
Spannungssignal
• Konfigurierbar als Timer, Zähler,
Frequenzmesser
• Sechs Zeitbereiche, Auflösung 1 ms
• Fünf Vorskalierer zum Zählen
• Zweifache Anzeige
• Speicherresidenter Zählstand
F
UNKTIONALITÄTEN
Schaltverzögerung
Die Steuerung des Timers kann aufwärts
oder abwärts erfolgen, je nach Vorgabe.
Bei Benutzung als Timer haben die
Eingänge folgende Bedeutung:
IN1: Eingang für Start/Stop
IN2: Eingang für Reset
IN3: Eingang für Hold oder Up/Down Das
Verhalten des Ausgangs nach erfolgtem
Eingriff ist konfigurierbar.
Zähler
Auch der Zähler läßt sich für die
Betriebsart Aufwärts- oder Abwärts-
Zählung konfigurieren.
Es ist möglich, die Taktfrequenz (Clock)
mit einem Vorskalier-Faktor (:2, :10, :100,
x2) zu beaufschlagen.
Der angezeigte/eingestellte Wert läßt sich
der Messung entsprechend in
technischen Maßeinheiten ausdrücken.
Die Umwandlung (der Anzahl von
Impulsen in technische Maßeinheiten)
erreicht man durch entsprechende
Vorgabe von zwei Faktoren MOL und
DIV, die jeweils multipliziert oder dividiert
werden durch die Anzahl der tatsächlich
gezählten Impulse.
Beim Zähler übernehmen die Eingänge
folgende Funktionen:
