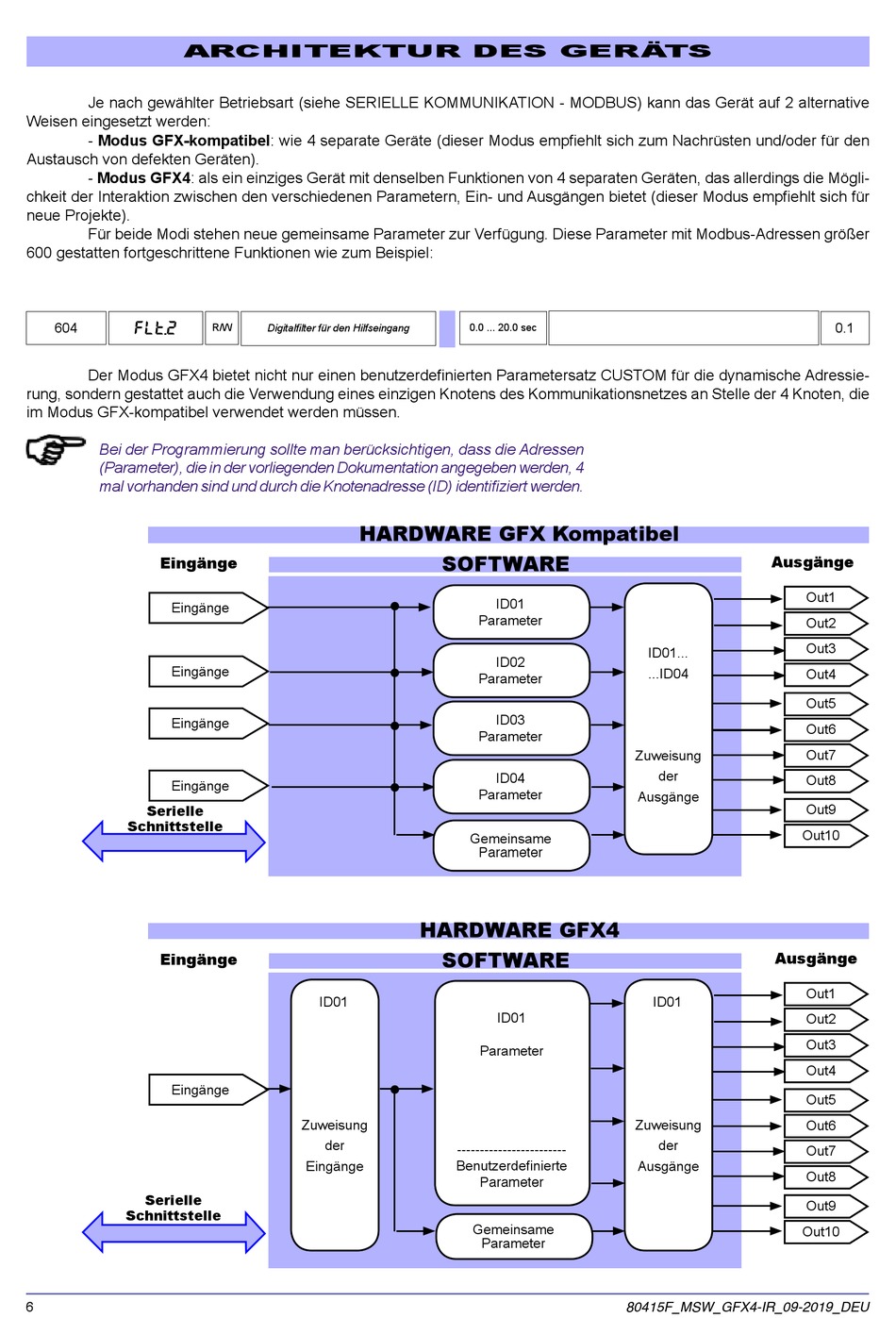

ARCHITEKTUR DES GERÄTS
Je nach gewählter Betriebsart (siehe SERIELLE KOMMUNIKATION - MODBUS) kann das Gerät auf 2 alternative
Weisen eingesetzt werden:
- Modus GFX-kompatibel: wie 4 separate Geräte (dieser Modus empfiehlt sich zum Nachrüsten und/oder für den
Austausch von defekten Geräten).
- Modus GFX4: als ein einziges Gerät mit denselben Funktionen von 4 separaten Geräten, das allerdings die Mögli-
chkeit der Interaktion zwischen den verschiedenen Parametern, Ein- und Ausgängen bietet (dieser Modus empfiehlt sich für
neue Projekte).
Für beide Modi stehen neue gemeinsame Parameter zur Verfügung. Diese Parameter mit Modbus-Adressen größer
600 gestatten fortgeschrittene Funktionen wie zum Beispiel:
604
FLt. 2
Der Modus GFX4 bietet nicht nur einen benutzerdefinierten Parametersatz CUSTOM für die dynamische Adressie-
rung, sondern gestattet auch die Verwendung eines einzigen Knotens des Kommunikationsnetzes an Stelle der 4 Knoten, die
im Modus GFX-kompatibel verwendet werden müssen.
Bei der Programmierung sollte man berücksichtigen, dass die Adressen
(Parameter), die in der vorliegenden Dokumentation angegeben werden, 4
mal vorhanden sind und durch die Knotenadresse (ID) identifiziert werden.
Eingänge
Eingänge
Eingänge
Eingänge
Eingänge
Serielle
Schnittstelle
Eingänge
Eingänge
Serielle
Schnittstelle
6
R/W
Digitalfilter für den Hilfseingang
HARDWARE GFX Kompatibel
ID01
Zuweisung
der
Eingänge
0.0 ... 20.0 sec
SOFTWARE
ID01
Parameter
ID02
Parameter
ID03
Parameter
ID04
Parameter
Gemeinsame
Parameter
HARDWARE GFX4
SOFTWARE
ID01
Parameter
------------------------
Benutzerdefinierte
Parameter
Gemeinsame
Parameter
Ausgänge
ID01...
...ID04
Zuweisung
der
Ausgänge
Ausgänge
ID01
Zuweisung
der
Ausgänge
80415F_MSW_GFX4-IR_09-2019_DEU
0.1
Out1
Out2
Out3
Out4
Out5
Out6
Out7
Out8
Out9
Out10
Out1
Out2
Out3
Out4
Out5
Out6
Out7
Out8
Out9
Out10
