ÖLABSTREIFER

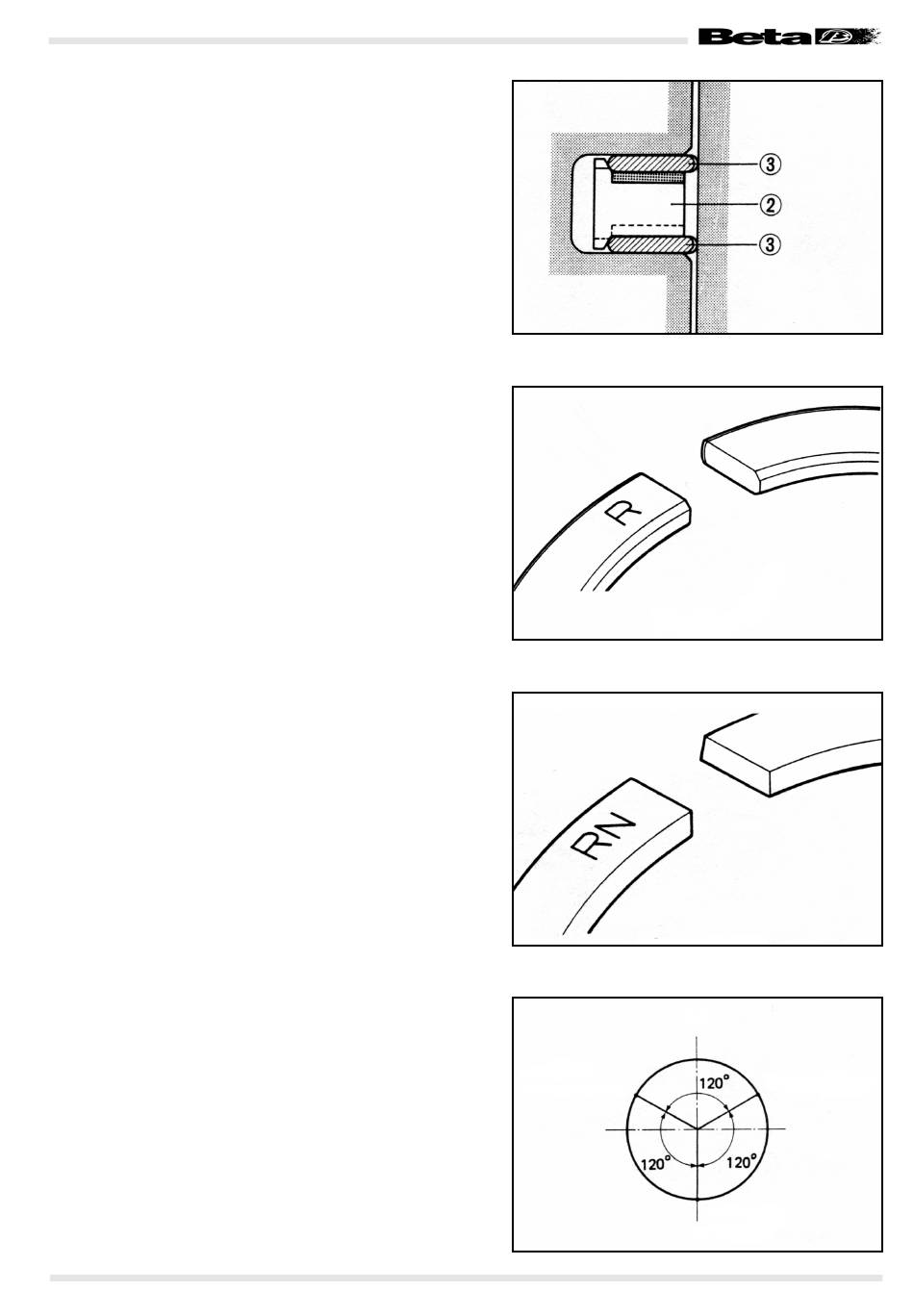

Als erstes den Abstandhalter (2) in die Nut des Ölabstreifers ein-
setzen. Anschließend die beiden seitlichen Führungen (3) an
den beiden Seiten des Abstandhalters einsetzen. Der neue Ab-
standhalter und die neuen seitlichen Führungen haben keine
bestimmte Ober- oder Unterseite. Beim Wiedereinbau bereits
benutzter Teile muss allerdings unbedingt darauf geachtet wer-
den, dass diese in der ursprünglichen Einbaurichtung wieder
eingesetzt werden.

OBERER KOLBENRING UND ZWEITER KOLBENRING

Der obere Kolbenring und der zweite Kolbenring haben einen
unterschiedlichen Querschnitt. Auf dem oberen und auf dem
zweiten Kolbenring sind die Buchstaben "R" und "RN" einge-
stanzt.
Oberer Kolbenring: "R"
Zweiter Kolbenring: "RN"
ANMERKUNG: Beim Einbau der Kolbenringe an den Kolben
darauf achten, dass die Seite mit dem aufgedruckten Buchsta-
ben nach oben weist.
• Die Kolbenringstöße der drei Kolbenringe müssen wie in der
Abbildung gezeigt ausgerichtet werden.
Vorm Einsetzen des Kolbens überprüfen, dass die Kolben-
ringstöße richtig ausgerichtet sind.
Auslass
• 2. Kolbenring
• Seitlicher unterer
Kolbenring
Einlass
• Seitlicher oberer
Kolbenring
• 1. Kolbenring
• Abstandhalter
Pag. 73
