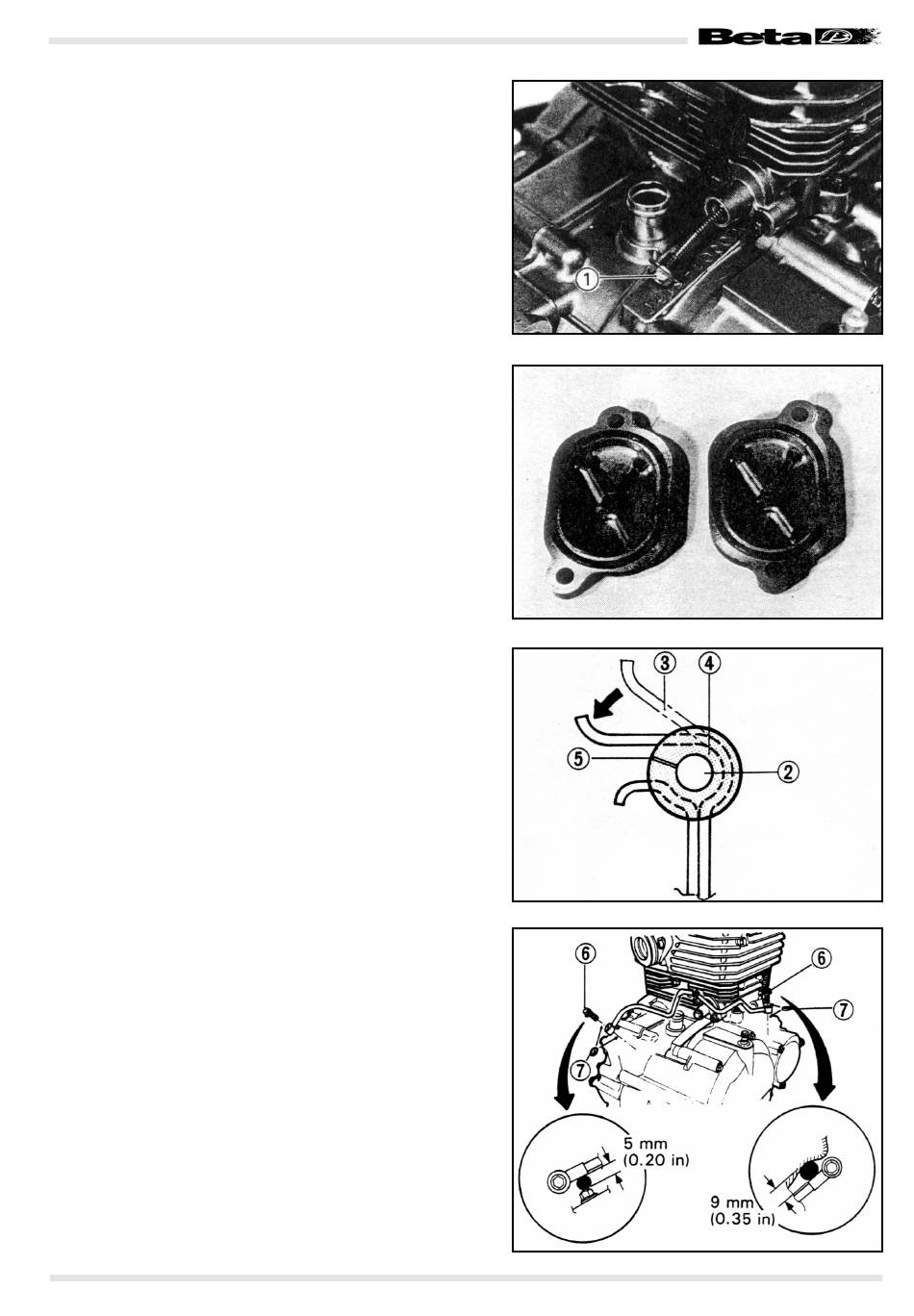

• Die Feder in den Kettenspanner einsetzen und die Schraube
1 mit dem vorgeschriebenen Drehmoment festziehen.
Drehmoment: 7-9 N·m (0,7-0,9 kg-m)

VENTIL-INSPEKTIONSDECKEL

• Vorm Einbau der Ventil-Inspektionsdeckel Öl auf den Dichtun-
gen anbringen.
ACHTUNG: Die beiden Dichtungen müssen bei jedem Ausbau
des Bauteils durch neue ersetzt werden.
ÖLLEITUNG
• Die Ölleitung (2) am Stoßdämpfer anbringen. Den Siche-
rungsring wie in der Abbildung gezeigt umbiegen.
(3): Sicherungsring
(4): Stoßdämpfer
(5): Einschnitt am Stoßdämpfer
• Die Schrauben am Anschluss (6) mit dem vorgeschriebenen
Drehmoment festziehen.
Drehmoment: 18 - 23 N-m
(1.8 - 2.3 kg-m, 13.0 - 16.5 Ib-ft)
ACHTUNG: Beim Festziehen der Schrauben wie in der Abbil-
dung gezeigt Verschlüsse (5 mm und 9 mm) verwenden.
ACHTUNG: Um ein Austreten von Öl zu vermeiden, neue Dich-
tungen (7) verwenden.
Pag. 77
