GETRIEBE

Zerlegen

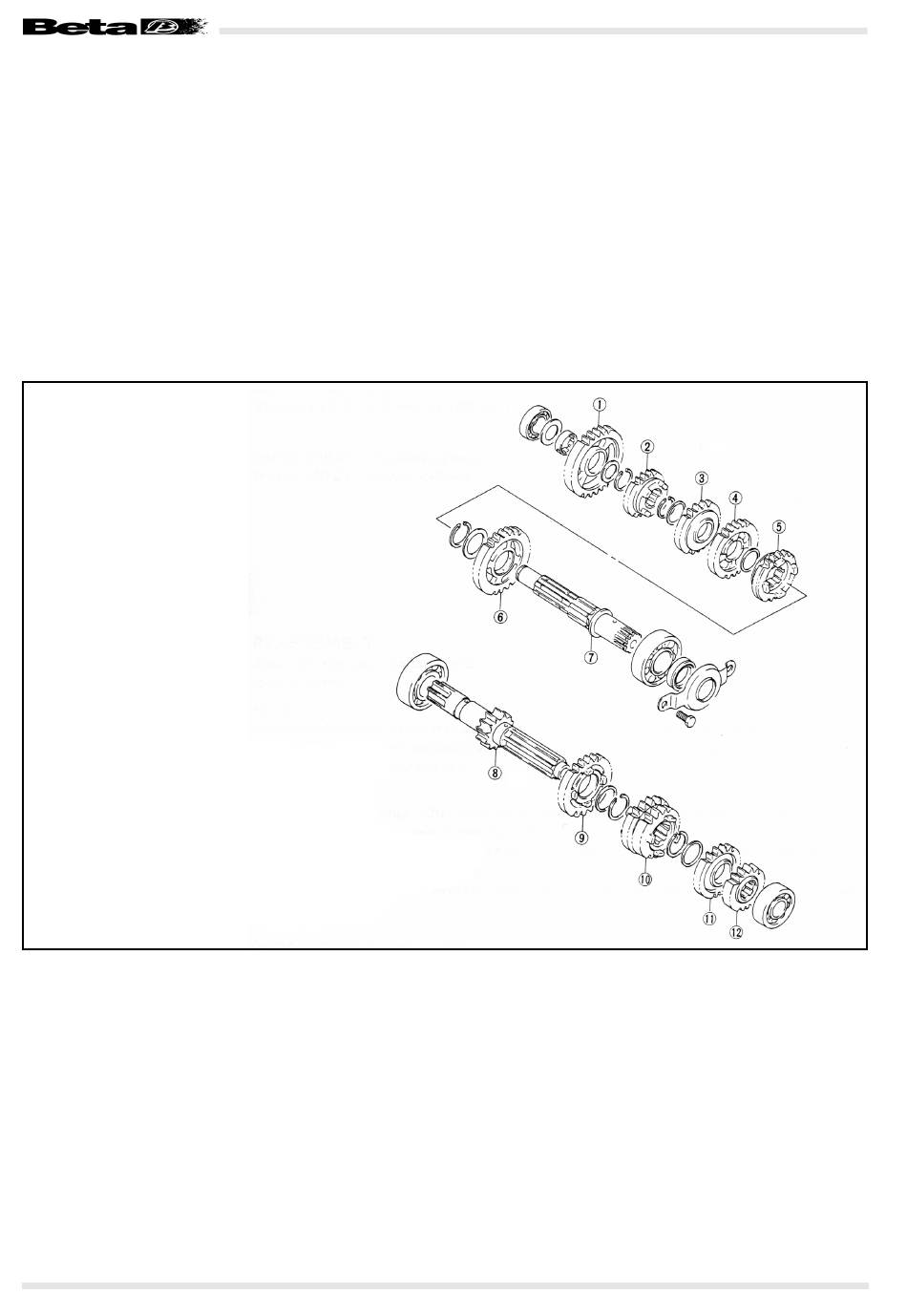

• Die Zahnräder des Getriebes wie in der Abbildung gezeigt
zerlegen.
(1) Geführtes Zahnrad 1. Gang
(2) Geführtes Zahnrad höchster Gang
(3) Geführtes Zahnrad 4. Gang
(4) Geführtes Zahnrad 3. Gang
(5) Geführtes Zahnrad 5. Gang
(6) Geführtes Zahnrad 2. Gang
(7) Antriebswelle
(8) Vorgelegewelle/ Treibendes Zahnrad 1. Gang
(9) Treibendes Zahnrad höchster Gang
(10) Treibendes Zahnrad 4./ 3. Gang
(11) Treibendes Zahnrad 5. Gang
(12) Treibendes Zahnrad 2. Gang
