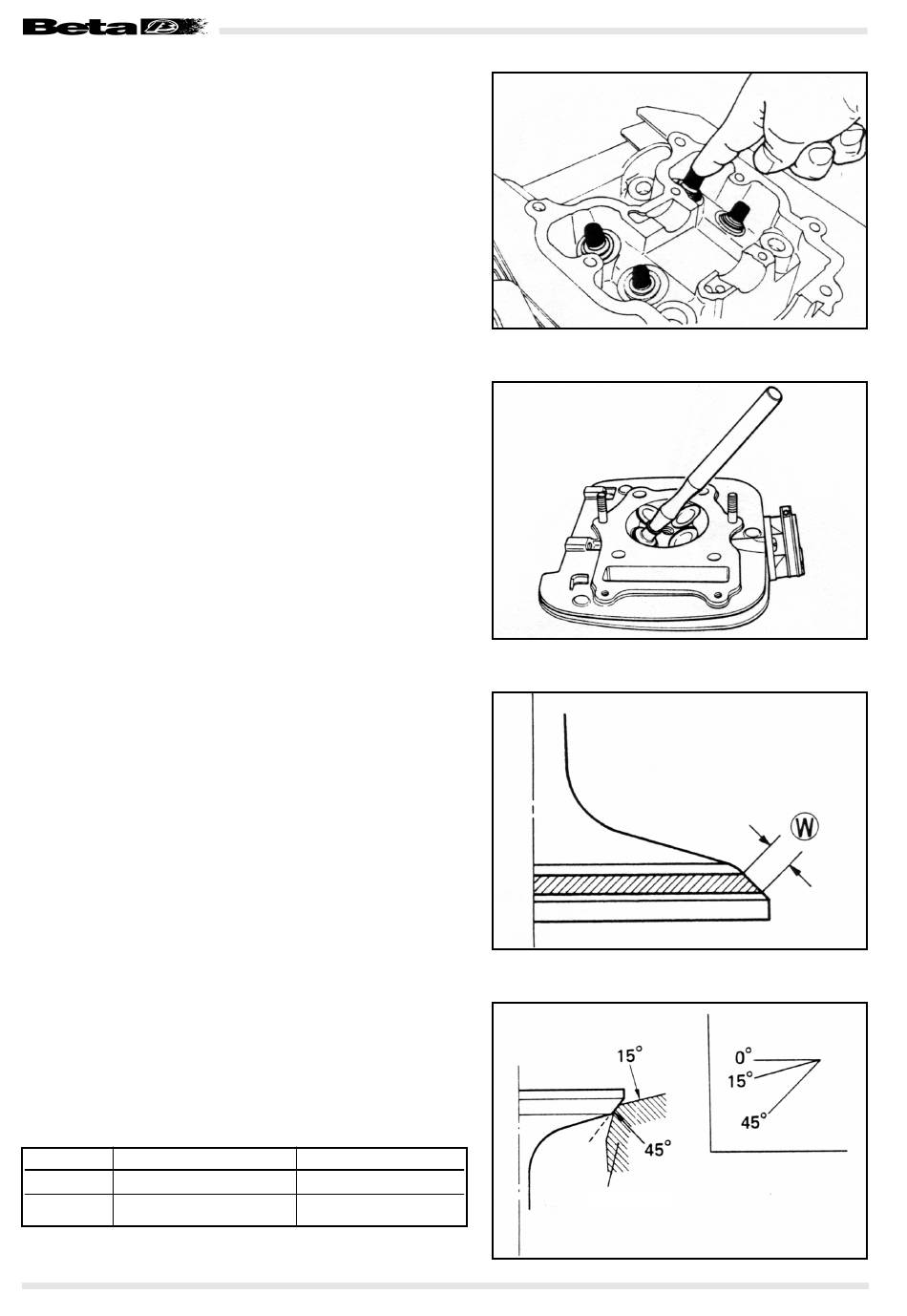

Breite Ventilsitz; Ventilsitz Ausschleifen - Beta ALP 4.0 Werkstatt-Handbuch

• Die Dichtung des Ventilschafts ölen und die Dichtung durch
Fingerdruck einsetzen.
ACHTUNG: Niemals bereits benutzte Öldichtring erneut ver-
wenden.

BREITE VENTILSITZ

Den gesamten Ventilsitz gleichmäßig mit Preußischblau ein-
streichen. Das Ventil einsetzen und leicht unter Drehung auf den
Ventilsitz aufschlagen lassen, um einen deutlichen Abdruck der
Berührungsfläche zwischen Ventil7 Ventilsitz zu erhalten. Bei
dieser Arbeit muss der Ventilkopf mit dem Ventil-Schleifgerät ge-
halten werden.
Der farbige Abdruck am Ventil muss gleichmäßig und ohne Un-
terbrechungen um den gesamten Umfang laufen. Die Breite des
Abdrucks muss innerhalb der nachstehend angegebenen Wer-
te liegen.
Breite Ventilsitz
Standardwert (W): 0,9-1,1 mm
Wenn auch nur eine der angegebenen Voraussetzungen nicht
eingehalten wird, muss der Ventilsitz wie nachstehend be-
schrieben ausgeschliffen werden.

VENTILSITZ AUSSCHLEIFEN

Die Ventilsitz am Einlass und am Auslass sind mit zwei unter-
schiedlichen Winkeln bearbeitet: 15° und 45°.
SEITE EINLASS
45° N-116 o N-122
15° N-116 o N-121
Pag. 56
SEITE AUSLASS
N-116 o N-122
N-116 o N-121
Ventilsitz
