FÜHRUNGSSCHEIBEN KUPPLUNG
Die Stärke jeder einzelnen Führungsscheibe mit einer Schub-
lehre messen. Kupplungsscheiben, die den Grenzwert erreicht
haben, müssen ausgetauscht werden.
Standardwert
Stärke: 2,72-2,88 mm
Grenzwert
Stärke: 2,42 mm
GEFÜHRTE KUPPLUNGSSCHEIBEN
Mit einer Schublehre wie in der Abbildung gezeigt jede einzelne
geführte Kupplungsscheibe auf Verformung überprüfen. Kupp-
lungsscheiben, die den angegebenen Grenzwert überschreiten,
müssen ausgetauscht werden.
Grenzwert: 0,1 mm
FREIE LÄNGE DER KUPPLUNGSFEDERN
Die freie Länge jeder einzelnen Kupplungsfeder mit einer
Schublehre messen. Gleichzeitig auch die Spannkraft prüfen.
Alle Federn, die nicht den angegebenen Grenzwerten entspre-
chen, müssen ausgetauscht werden.
Grenzwert: 29,5 mm
Pag. 64

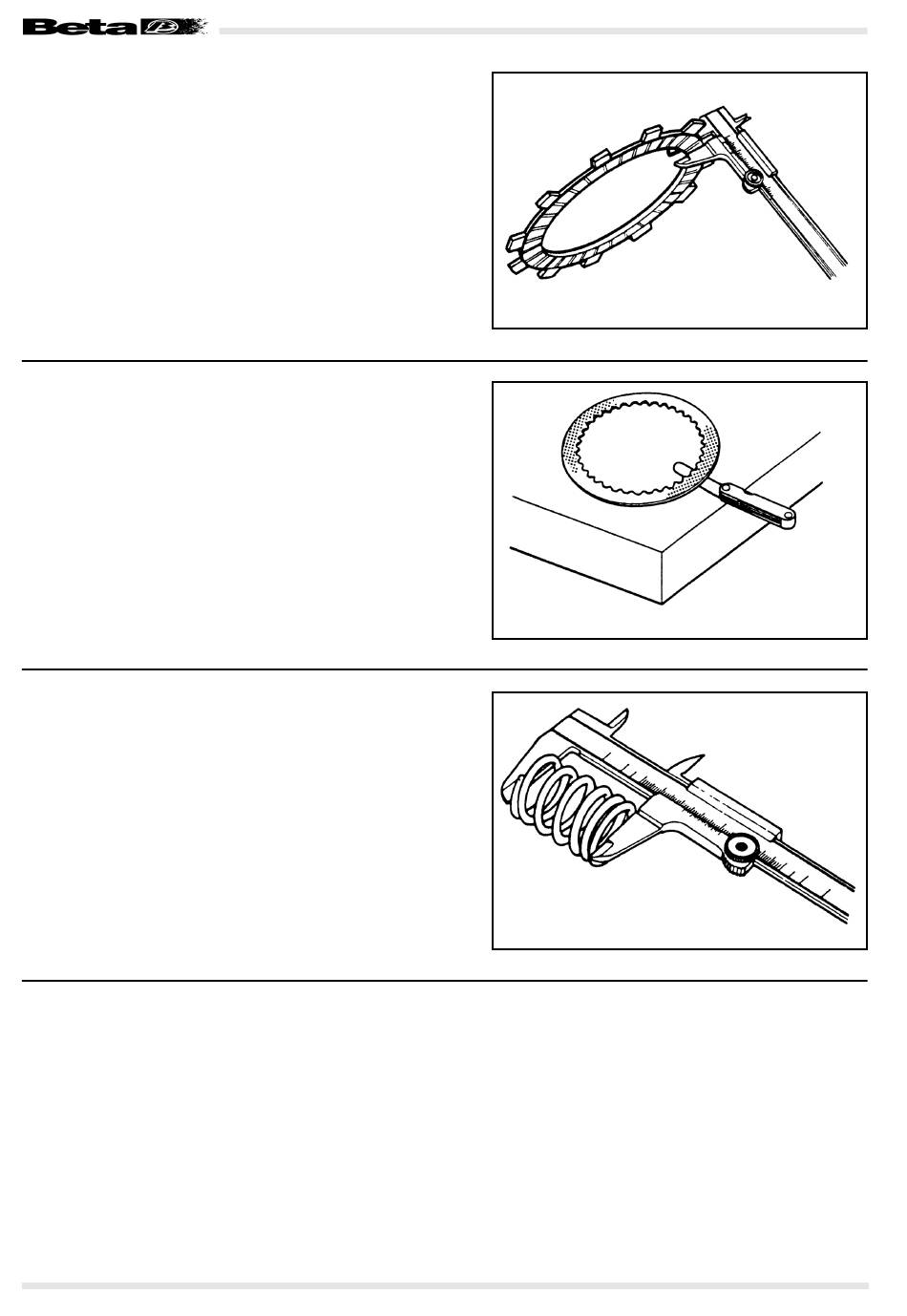

Messen der Stärke
Messen der Stärke
Messen der Kupplungsfeder
