20.3 Kontrolle Code-Inhalt

Der Code-Inhalt kann jederzeit überprüft werden. Erneut den
Setup-Vorgang ausführen. Dazu die Arbeitsschritte ab Abschnitt
20.1 wiederholen. Bei ausgewähltem und gespeichertem Code
wird beim Beenden Abbildung 5 angezeigt.
SCROLL solange drücken, bis die waagerechte Anzeigeleiste
angezeigt wird (Abbildung 7). Beim Loslassen wird der Radum-
fang zusammen mit dem ausgewählten Code (nicht änderbar)
angezeigt.
Bei kurzem Druck auf SCROLL wird Abbildung 6 angezeigt.
SCROLL solange drücken, bis die waagerechte Anzeigeleiste
angezeigt wird (Abbildung 7). Beim Loslassen wird der Rad-
durchmesser zusammen mit dem ausgewählten Code (nicht
änderbar) angezeigt.
Bei kurzem Druck auf SCROLL wird Abbildung 8 angezeigt.
SCROLL solange drücken, bis die waagerechte Anzeigeleiste
angezeigt wird. Beim Loslassen wird die Impulsanzahl pro Rad-
drehung zusammen mit dem Code (nicht änderbar) angezeigt.
Bei kurzem Druck auf SCROLL wird Abbildung 9 angezeigt.
SCROLL solange drücken, bis die waagerechte Anzeigeleiste
angezeigt wird. Beim Loslassen wird die Impulsanzahl pro Mot-
ordrehung zusammen mit dem Code (nicht änderbar) ange-
zeigt.
Bei kurzem Druck auf SCROLL wird Abbildung 10 angezeigt.
SCROLL solange drücken, bis die waagerechte Anzeigeleiste
angezeigt wird. Beim Loslassen wird die Motordrehzahl zusam-
men mit dem Code (nicht änderbar) angezeigt.
Anschließend werden die nachstehenden Abbildungen 11, 12
und 13 abgezeigt, die, auch wenn sie bestimmten Code zuge-
ordnet sind, jederzeit, wie im Abschnitt 20.4 beschrieben, geän-
dert werden können.
Am Schluss dieses Vorgangs wird der Schriftzug End ange-
zeigt.
Wird bei Anzeige von End die Taste SCROLL kurz gedrückt,
wird das Menu ab Abbildung 5 wiederholt.
SCROLL solange drücken, bis die Anzeigeleiste - - - - angezeigt
wird. Beim Loslassen stellt sich das Instrument, wie im Abschnitt
40.0 beschrieben, auf Test. Das gleiche Ergebnis wird auch
durch Aus- und Wiedereinschalten des Instrumentes erhalten.

20.4 Eingabe nicht kodifizierter Werte

20.4.1 Eingabe von Ln (Radumfang) oder di (Raddurchmes-
ser)
Ln (Radumfang in mm): Bei kurzem Drücken auf SCROLL wird
auf di (Raddurchmesser) umgeschaltet, bei erneutem Drücken
auf SCROLL wird auf Ln umgeschaltet usw. Um Weitermachen
zu können, muss mindestens einer der beiden Werte anders als
0 sein.
Bei Anzeige von Abbildung 5 oder 6 nach Durchführung des Vorgangs aus Abschnitt 20.1 und 20.2, SCROLL drücken
und solange gedrückt halten, bis Abbildung 7 angezeigt wird.
Beim Loslassen von SCROLL wird anstelle der Anzeigeleisten 0000 oder der vorher eingegebene Wert angezeigt. Gleich-
zeitig blinkt die erste Ziffer von links. Bei kurzem Druck auf SCROLL wird die Ziffer um Eins vorgestellt. Wird SCROLL für
2 Sekunden nicht betätigt, fängt die zweite Ziffer von links an zu blinken. Bei dieser Ziffer, wie auch bei allen folgenden,
wie bei der ersten Ziffer vorgehen. Nach Eingabe von Ln 2" warten, bis die Zahl verschwindet.
Wird der Vorgang wiederholt, kann die eingegebene Zahl geändert werden. Bei kurzem Druck auf SCROLL wird Abbil-
dung 6 angezeigt. Da Ln eingegeben worden ist, wird auf dieser Seite der entsprechende Raddurchmesser angezeigt,
der automatisch vom Instrument berechnet worden ist. Soll der Wert geändert werden, wie in Abbildung 7 gezeigt vorge-
hen. Andernfalls abwarten, bis die Zahl verschwindet. Wird SCROLL dann kurz gedrückt, wird Abbildung 8 angezeigt.
Pag. 10

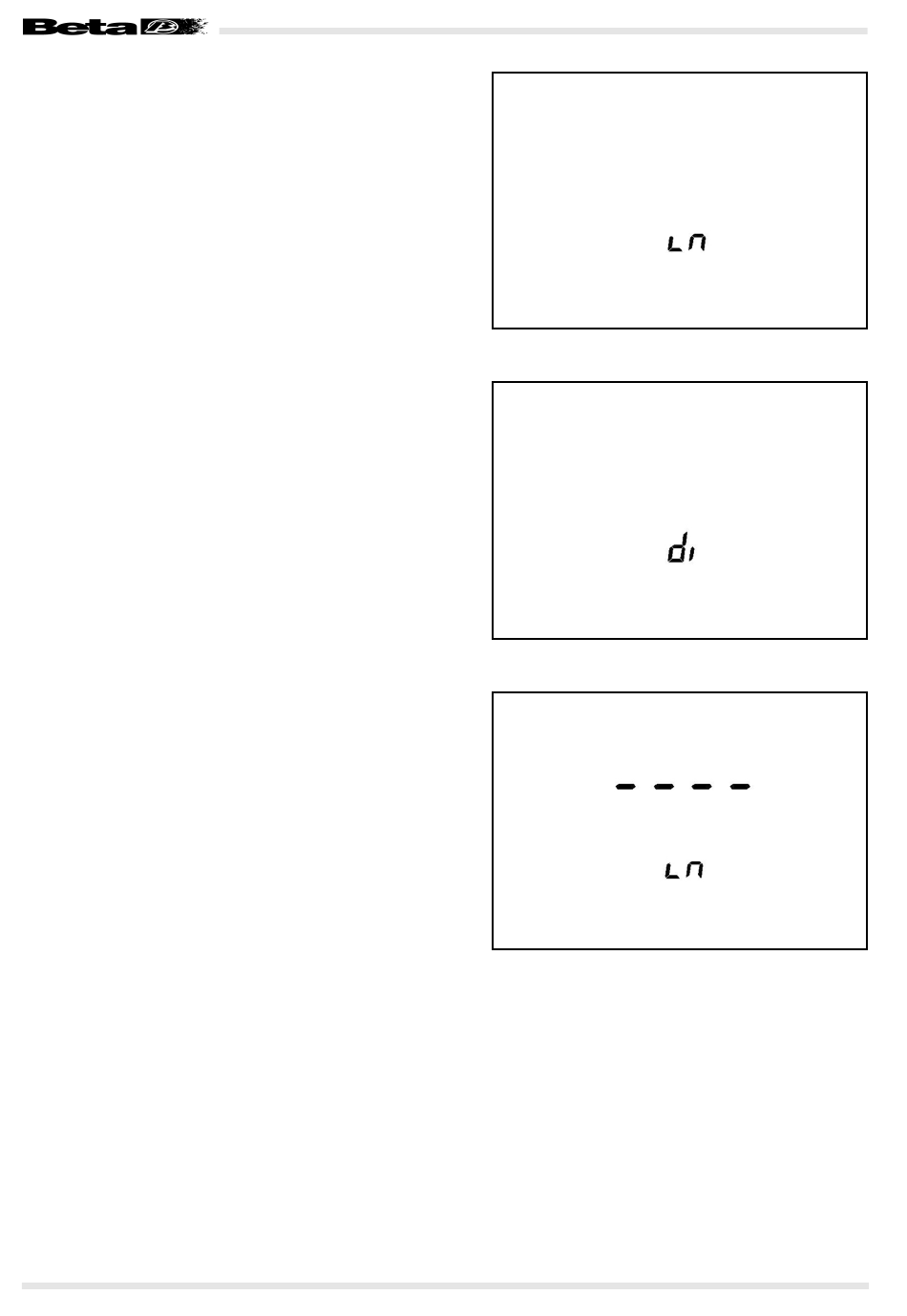

Abbildung 5
Abbildung 6
Abbildung 7
