ELEKTRISCHE ANLAGE
E
Zum Austausch der Batterie die Befestigungsschraube an der
A
Sitzbank um 1/4 Umdrehung gegen den Uhrzeigersinn drehen
und dann die Sitzbank nach hinten verschieben.
B
ACHTUNG:
Um Schäden an der elektrischen Anlage zu vermeiden, niemals
C
die Kabel bei laufendem Motor abnehmen.

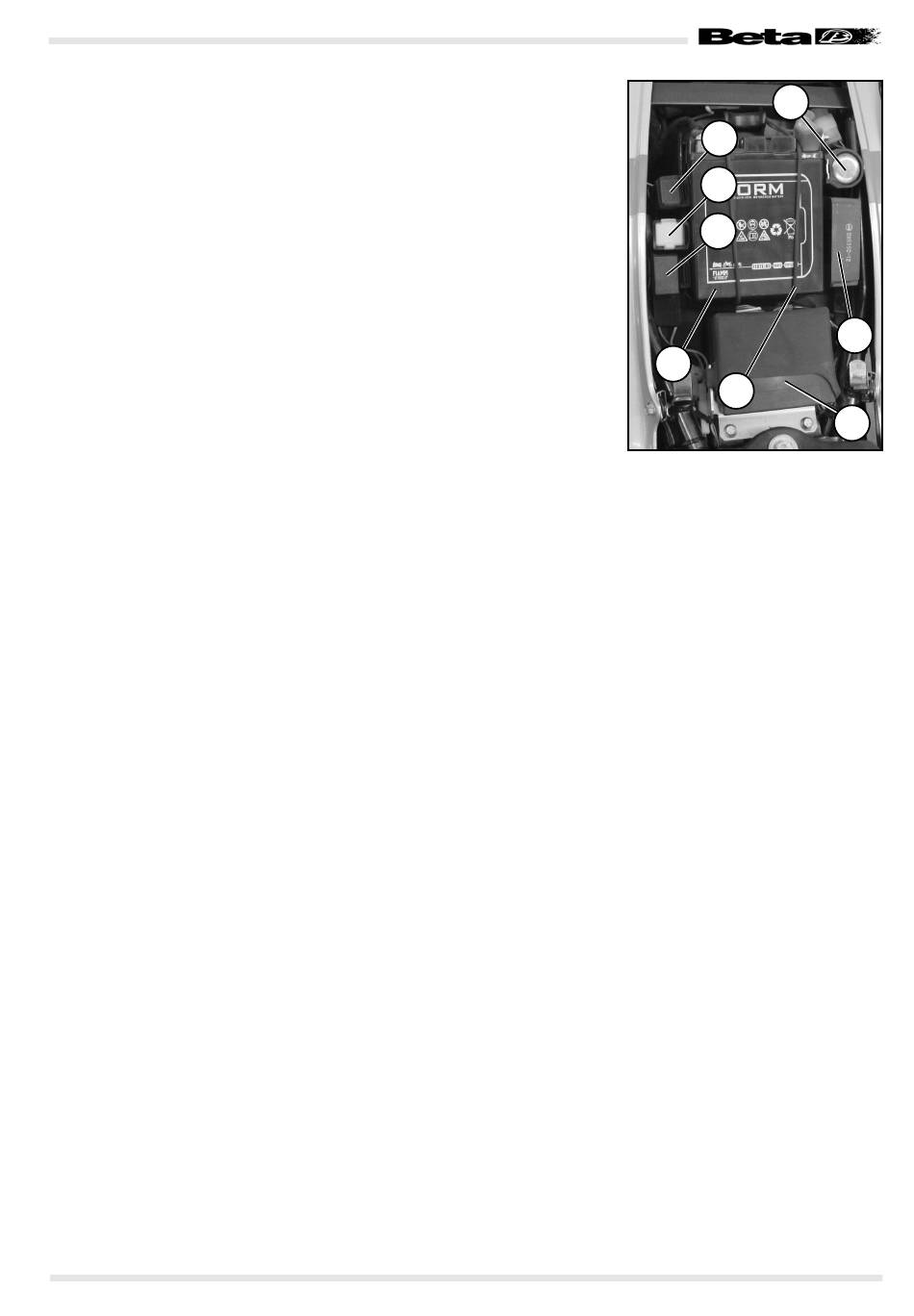

RELAIS SEITENSTÄNDER A
SICHERUNG B - 2 STCK. 20A-SICHERUNGEN
F
G
ACHTUNG:
H
Vorm Austausch einer durchgebrannten Sicherung muß
zunächst die Ursache gefunden und beseitigt werden, die zum
D
Durchbrennen geführt hat. Bei durchgebrannten Sicherung den
Stromkreis nie mit anderen Materialien überbrükken (z. B. mit
einem Stück Draht).
Bei Startschwierigkeiten und Problemen mit der Beleuchtung
muß die Sicherung überprüft werden.
BLINKGEBER C
ZÜNDBOX D
ANLASSERRELAIS E
GLEICHSTROMREGLER F
HINWEISE ZUR BATTERIE G
Die Batterie in das entsprechende Fach unter der Sitzbank ein-
setzen (Position wie im Foto) und mit dem mitgelieferten Gum-
miriemen H befestigen.
Das schwarze Kabel am Minuspol (-) und das rote Kabel am
Pluspol (+) zusammen mit der roten Schutzkappe anbringen.
Die Sitzbank wieder anbringen.
ZÜNDSPULE - ANLASSERMOTOR
Um an diese Bauteile gelangen zu können muss die Sitzbank,
die vorderen Seitenteile und der Tank ausgebaut werden.
