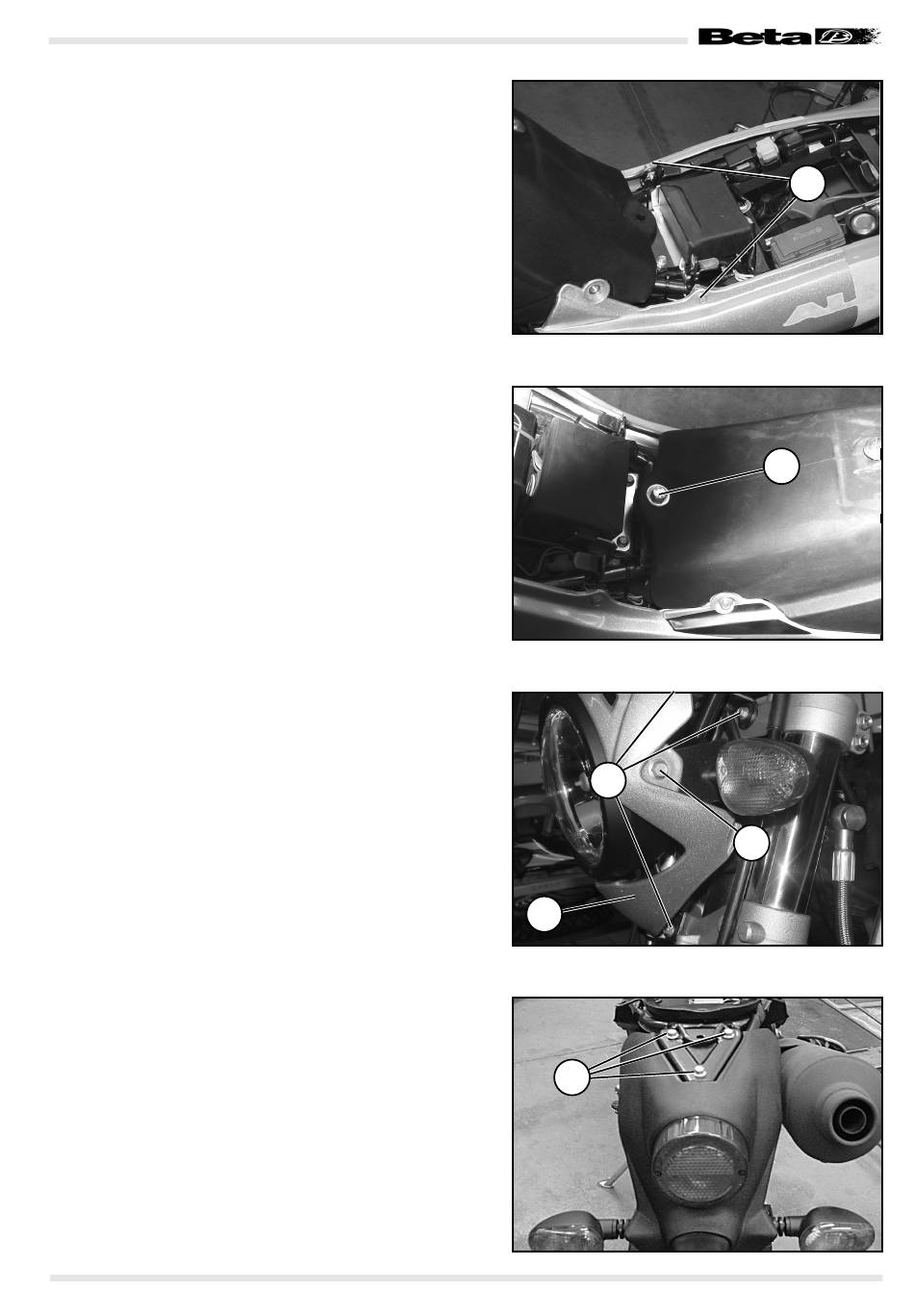

Ausbau der hinteren Seitenteile

• Zuerst die hinteren Griffe abmontieren, dann die Befesti-
gungsschraube N abschrauben und schließlich die Seitentei-
le herausziehen.

Ausbau Benzintank

• Die Befestigungsschraube I am Rahmen lösen, die Leitung
vom Benzinhahn abnehmen und den Benzintank durch Zie-
hennach hinten ausbauen.
Anmerkung:
Der Tank kann komplett mit den vorderen Seitenteilen
ausgebaut werden. Dazu müssen allerdings die beiden unteren
Schrauben G abgeschraubt werden.

Ausbau der Scheinwerferhalterung

• Alle elektrischen Anschlüsse trennen und die drei
Befestigungsschrauben L abschrauben; eine der drei
Schrauben befindet sich unterhalb des Scheinwerfers.

Ausbau des Scheinwerfers

• Zum Ausbau des Scheinwerfers N die Schrauben M auf der
rechten und linken Seite abschrauben.
Ausbau Kotflügel und Nummernschildhalter
• Die drei Befestigungsschrauben P des Kotflügels und des
Nummernschildhalters am Rahmen unter dem Kotflügel ab-
schrauben.
• Die elektrischen Anschlüsse am Rücklicht trennen und den
Nummernschildhalter abmontieren.
L
N
P
N
I
M
Pag. 23
