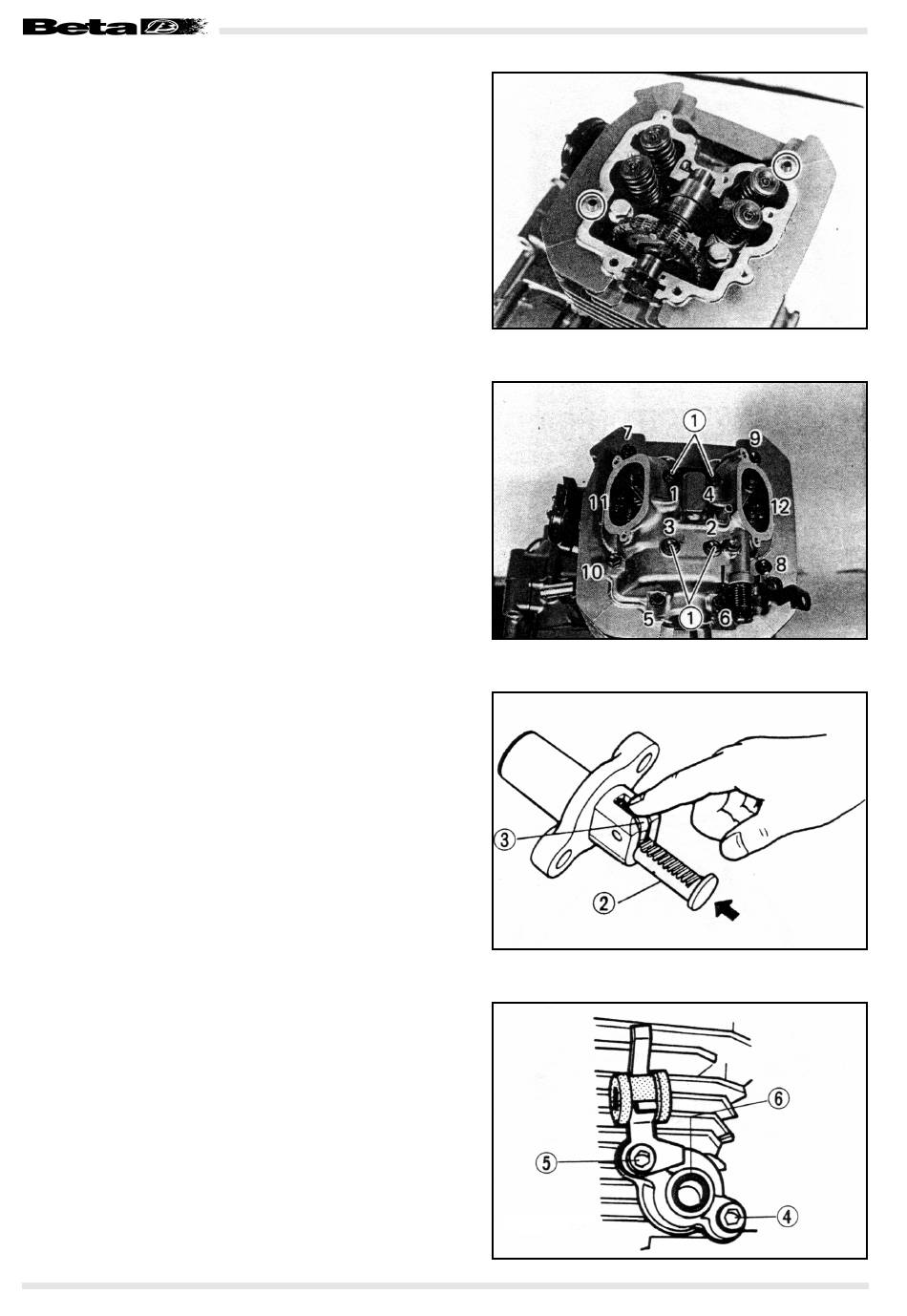

ZYLINDERKOPFDECKEL

• Öl- und Fettreste vollständig von der Passfläche Zylinderkopf/
Zylinderkopfdeckel entfernen.
• Die beiden Zentrierstifte auf der Zylinderkopfseite anbringen.
• An der Passfläche des Zylinderkopfdeckels gleichmäßig SU-
ZUKI BOND nr. 1207B auftragen.
• Die vier Dichtungen 1 anbringen und die Schrauben in der an-
gegebenen Reihenfolge von 1 – 12 wie in der Abbildung ge-
zeigt mit dem vorgeschriebenen Drehmoment festziehen.
ACHTUNG: Um Öllecks zu vermeiden stets eine neue Dichtung
verwenden.
ANMERKUNG: Beim Festziehen der Schraubbolzen am Zylin-
derkopfdeckel muss sich der Kolben in Verdichtungsphase am
oberen Totpunkt (OT) befinden.
Drehmoment: 8-12 N·m (0,8-1,2 kg-m)

KETTENSPANNER

• Den Kettenspanner wie nachstehend beschrieben einbauen.
• Am Druckstab 2 SUZUKI MOLY PASTE anbringen.
• Den Sperrzahnmechanismus 3 lösen und den Druckstab 2
vorm Einbau des Mechanismus bis zum Anschlag nach vorne
drücken.
• Eine neue Dichtung einbauen und den Kettenspanner am Zy-
linderkopf anbringen und mit den beiden Schrauben 4 und 5
wie in der Abbildung gezeigt mit dem vorgeschriebenen
Drehmoment befestigen.
Drehmoment: Schraube 4 8-12 N·m (0,8-1,2 kg-m)
Schraube 5 9-13 N·m (0,9-1,3 kg-m)
ACHTUNG: Um Ölverlust zu vermeiden stets neue Dichtungen
und Öldichtringe verwenden.
Pag. 76
