Skalierung, Limits und Formatierung

• Im Anschluss an die Berechnung des Widerstandswertes werden die Skalierung und die Limit Bits
ausgewertet.
• Das Ergebnis wird entsprechend der eingestellten Präsentation formatiert und in das Prozessabbild
kopiert.
Folgende Berechnungsvorschrift verwendet die Box

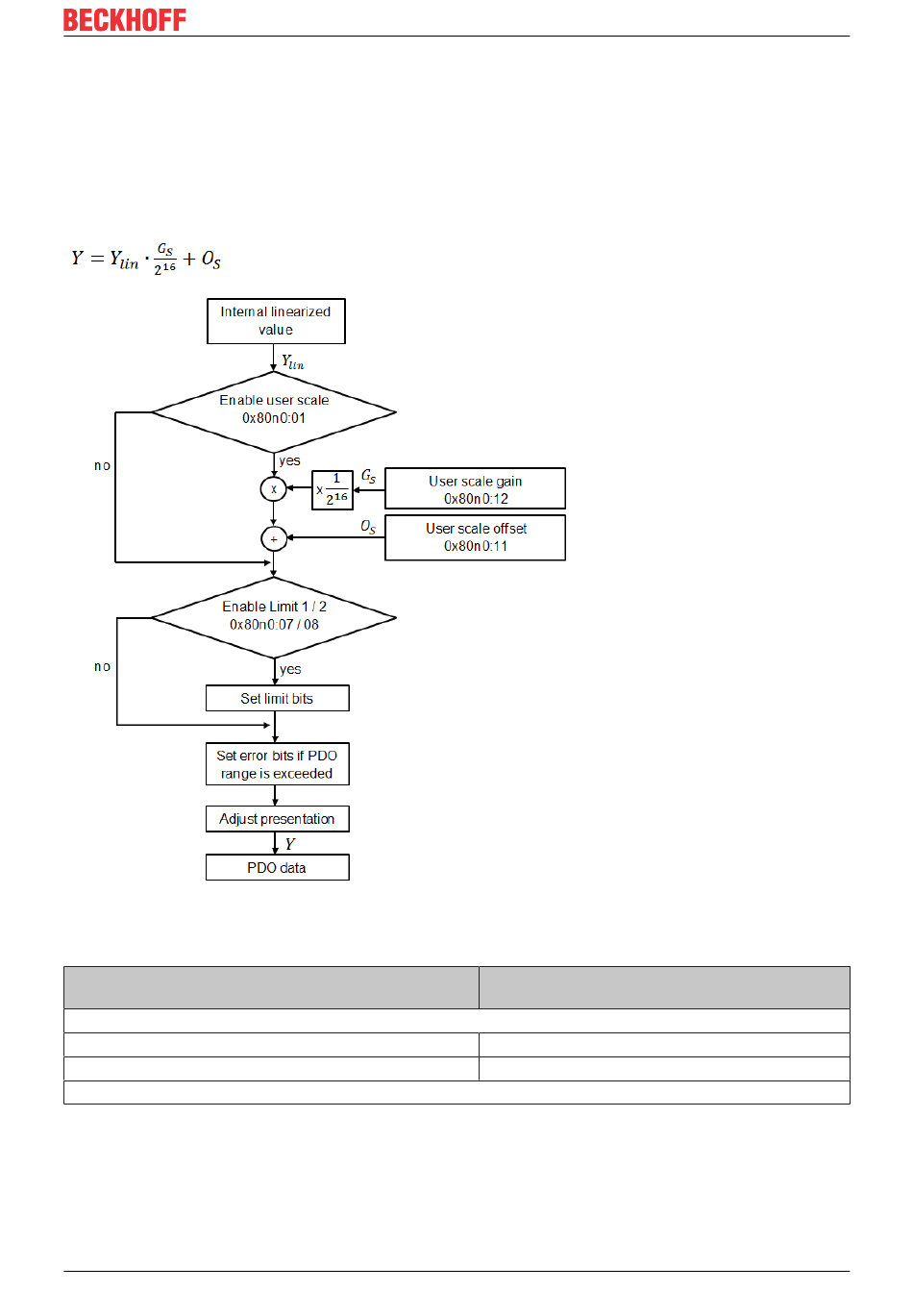

Abb. 27: Datenfluss Anwenderskalierung, Limitauswertung, Error-Bits und Formatierung
Mit den Werten:
Y : Ausgangswert in 1/100 °C
lin
G : User Scale Gain
S
O : User Scale Offset
S
Y: Ausgangswert PDO
EP3204 und EP3314
Index im CoE-Verzeichnis mit
n: Kanalnummer mit 0 ≤ n ≤ 3 (Kanal 1 - 4)
0x80n0:12
0x80n0:11
