Abb. 23 Datenfluss Widerstandsmessung In 2- Und 4-Leiter Anschlusstechnik - Beckhoff EP3204 Bedienungsanleitung

Die Box verwendet die folgende Berechnungsvorschrift:

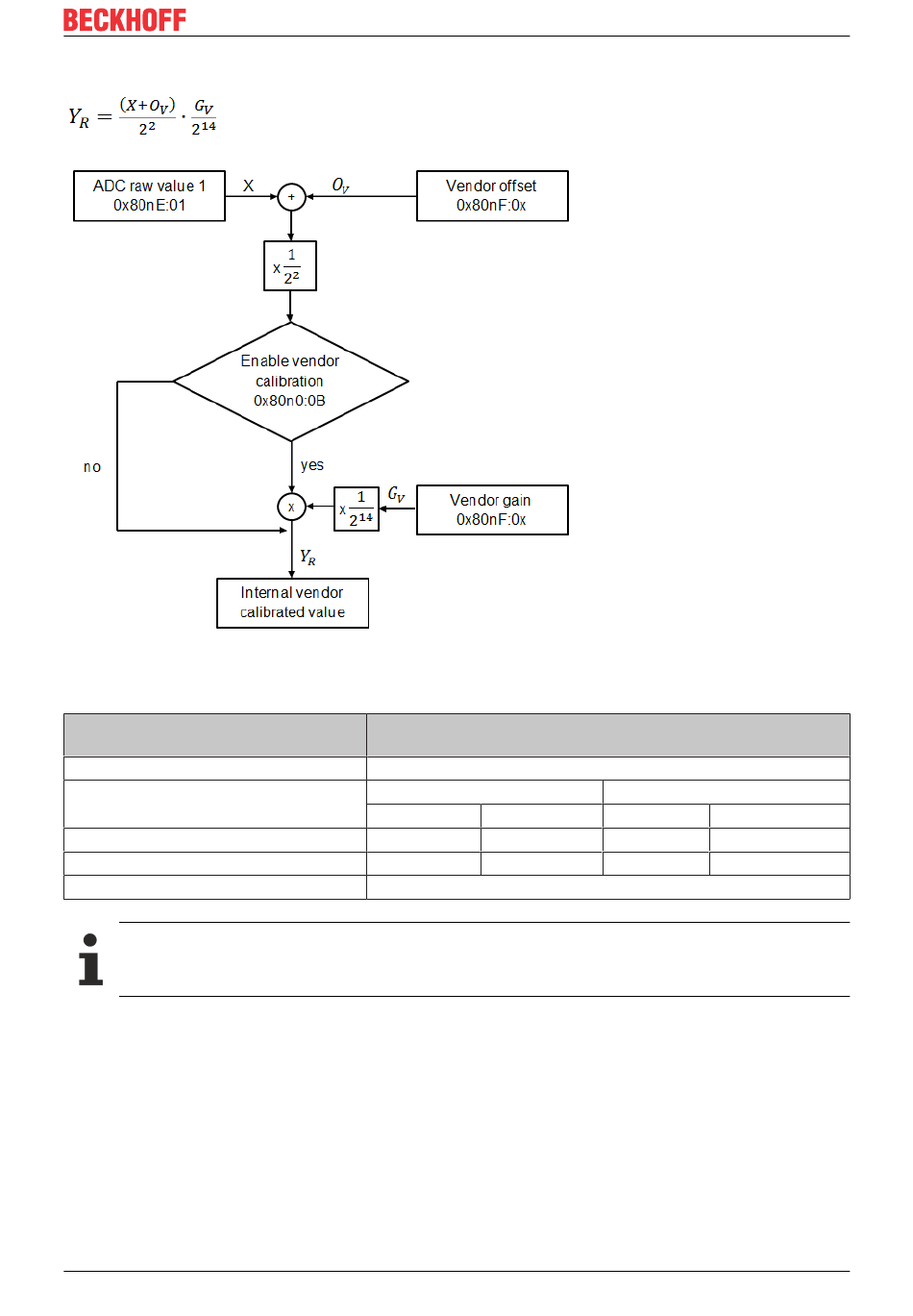

Abb. 23: Datenfluss Widerstandsmessung in 2- und 4-Leiter Anschlusstechnik
Mit den Werten:
X: Rohwert
Gv: Vendor Gain
Ov: Vendor Offset
Y : Ausgangswert in 1/256 Ω
R
Überlauf Y nach 16 Bit
R
Dieser Wert dient nur der Fehlersuche. Das Register läuft nach 16 Bit, also bei 65536 über.
EP3204 und EP3314
Index im CoE-Verzeichnis mit
n: Kanalnummer mit 0 ≤ n ≤ 3 (Kanal 1 - 4)
0x80nE:01
PT100
2-Leiter 4-Leiter
0x80nF:04 0x80nF:06
0x80nF:03 0x80nF:05
0x80nE:02
Version: 2.2
Inbetriebnahme/Konfiguration
PT1000
2-Leiter 4-Leiter
0x80nF:0A 0x80nF:0C
0x80nF:09 0x80nF:0B
35
