Montage und Anschluss
5.2.3.2
EP3314: Thermoelemente
Die Temperaturkompensation ist bei den Modulen nach außen geführt. Das heißt im Stecker wird die
Temperaturkompensation direkt an der Anschlussstelle gemessen. Dies erlaubt ein wesentlich besseres
Messergebnis der Temperatur. Beckhoff bietet hierfür ein Stecker (ZS2000-3712) an. Die
Temperaturkompensation kann auch entfernt von der Feldbus Box durchgeführt werden. Sie müssen dann
ein PT1000 zwischen Pin 1 und Pin 3 schalten. Je länger Sie die Leitung wählen, desto größer wird der
gemessene Fehler durch Leitungslänge, Leitungsverluste und Störungen.

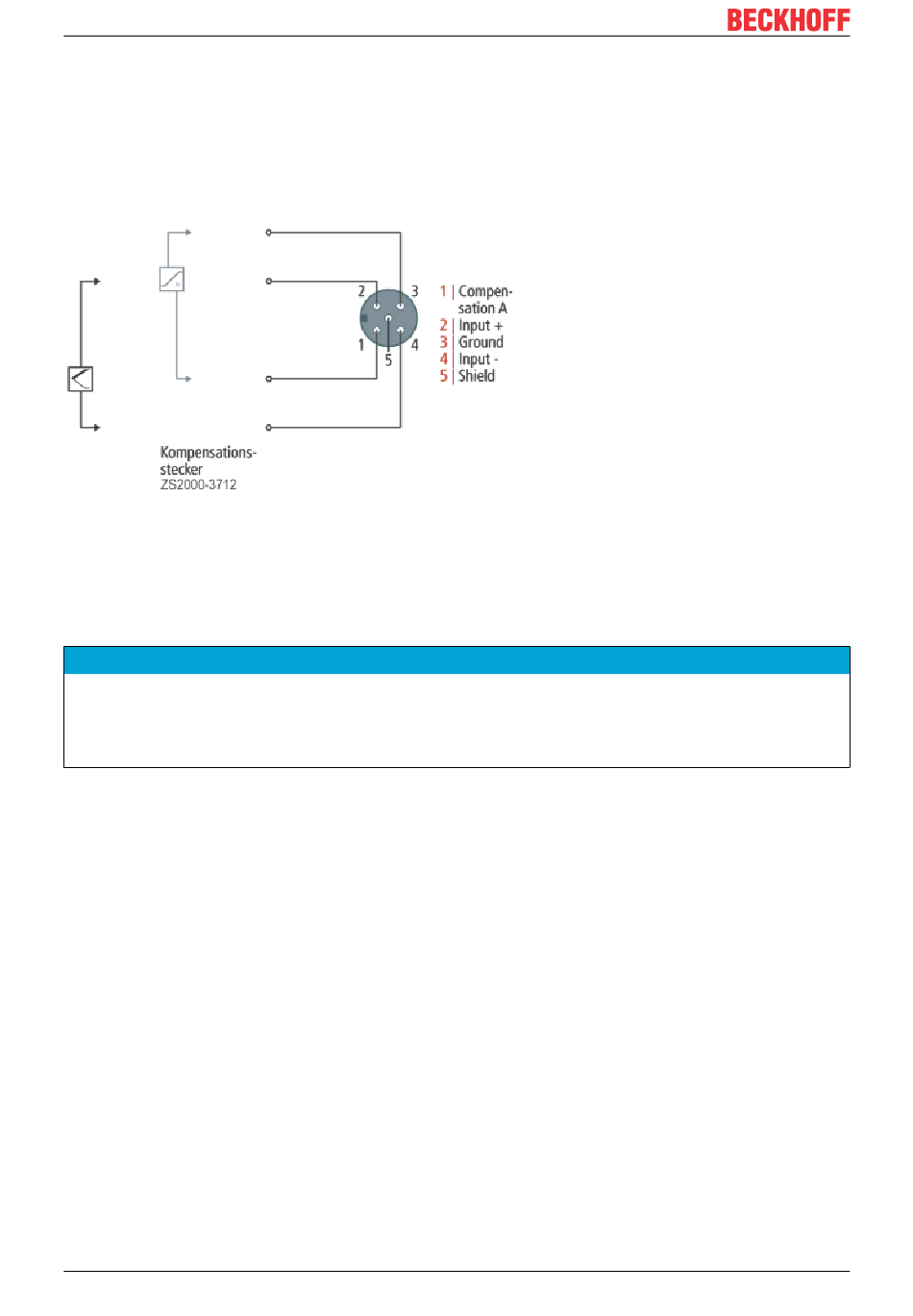

Abb. 16: Signalanschluss - Thermoelement
Versorgungsspannung
U
- Versorgt die Feldbus Elektronik und die Sensorelektronik. Sie ist galvanisch getrennt von U
S
U
- Wird für die Funktion des Moduls nicht benötigt und braucht nicht eingespeist werden.
P
Weiterleitung der Versorgungsspannung
Sollten Sie U
für eine Weiterleitung nutzen und sie schließen ein Modul an in der U
P
nisch getrennt sind (z. B. alle digitalen Module), wird durch die Weiterleitung die galvanische Trennung auf-
gehoben.
28
HINWEIS
Version: 2.2
.
P
und U
nicht galva-
S
P
