EP3204
3
EP3204
3.1
Einführung

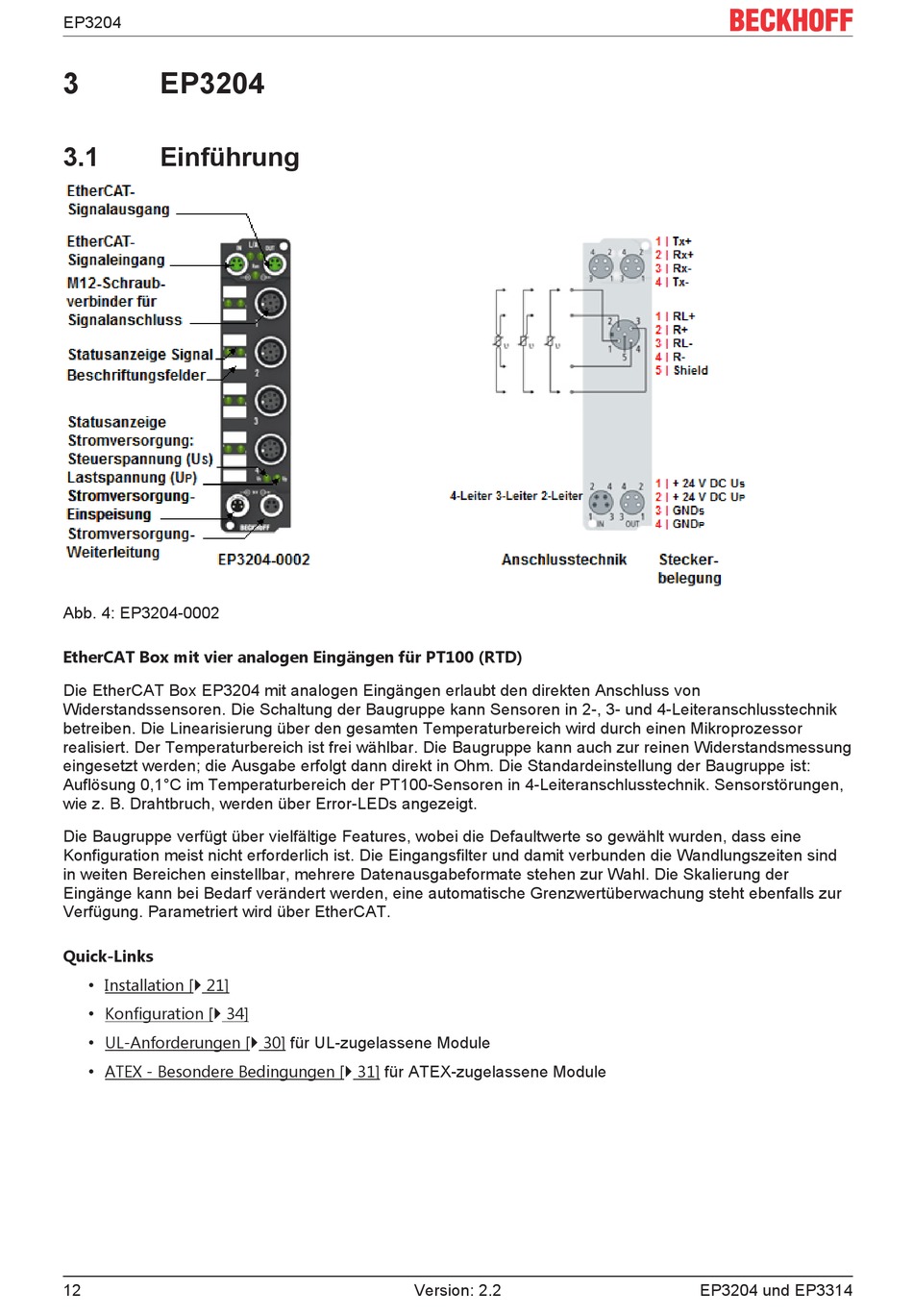

Abb. 4: EP3204-0002
EtherCAT Box mit vier analogen Eingängen für PT100 (RTD)
Die EtherCAT Box EP3204 mit analogen Eingängen erlaubt den direkten Anschluss von
Widerstandssensoren. Die Schaltung der Baugruppe kann Sensoren in 2-, 3- und 4-Leiteranschlusstechnik
betreiben. Die Linearisierung über den gesamten Temperaturbereich wird durch einen Mikroprozessor
realisiert. Der Temperaturbereich ist frei wählbar. Die Baugruppe kann auch zur reinen Widerstandsmessung
eingesetzt werden; die Ausgabe erfolgt dann direkt in Ohm. Die Standardeinstellung der Baugruppe ist:
Auflösung 0,1°C im Temperaturbereich der PT100-Sensoren in 4-Leiteranschlusstechnik. Sensorstörungen,
wie z. B. Drahtbruch, werden über Error-LEDs angezeigt.
Die Baugruppe verfügt über vielfältige Features, wobei die Defaultwerte so gewählt wurden, dass eine
Konfiguration meist nicht erforderlich ist. Die Eingangsfilter und damit verbunden die Wandlungszeiten sind
in weiten Bereichen einstellbar, mehrere Datenausgabeformate stehen zur Wahl. Die Skalierung der
Eingänge kann bei Bedarf verändert werden, eine automatische Grenzwertüberwachung steht ebenfalls zur
Verfügung. Parametriert wird über EtherCAT.
Quick-Links
• Installation [} 21]
• Konfiguration [} 34]
• UL-Anforderungen [} 30] für UL-zugelassene Module
• ATEX - Besondere Bedingungen [} 31] für ATEX-zugelassene Module
12
Version: 2.2
EP3204 und EP3314
