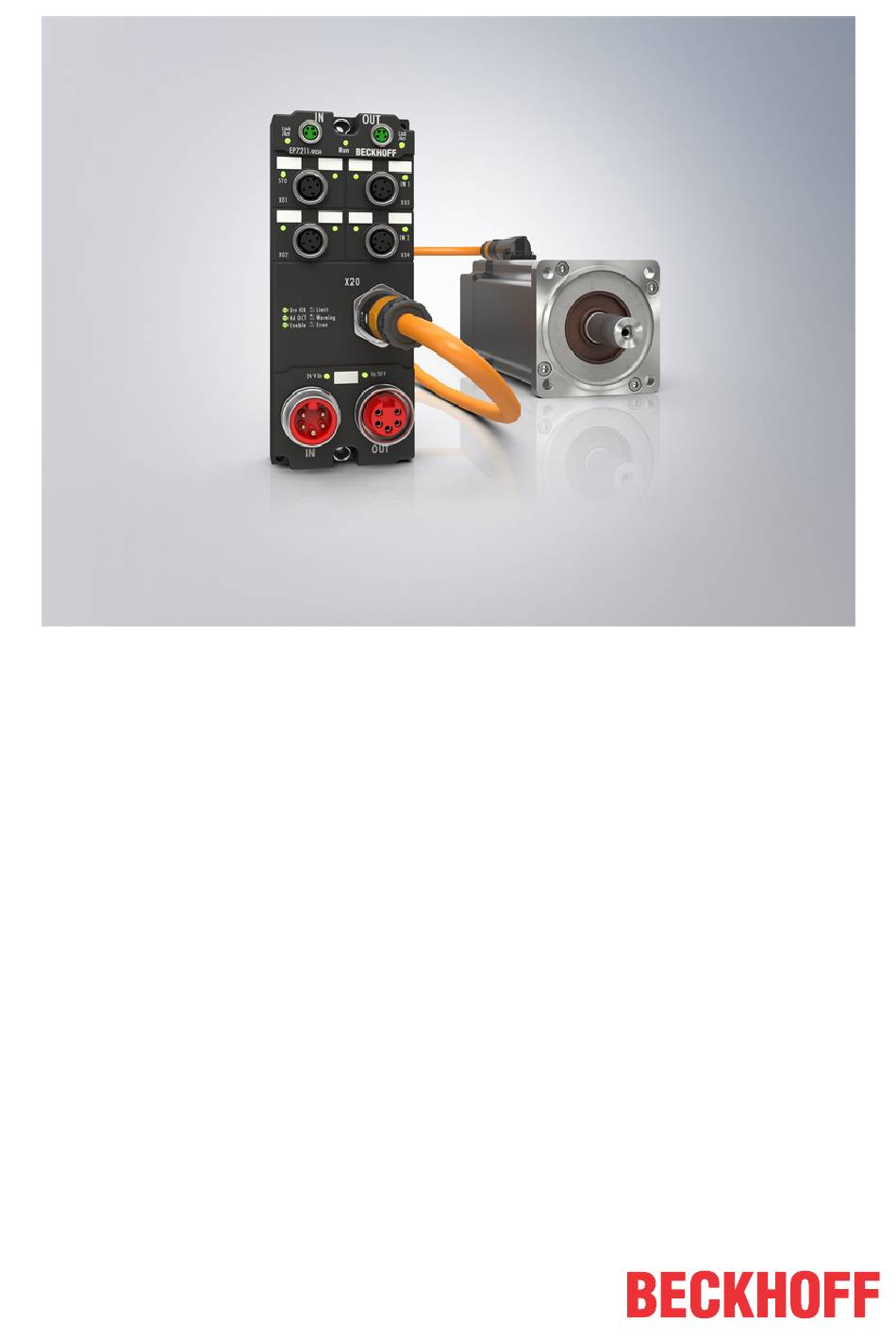

- Seite 1 Applikationsbeispiel EP7211-0034 - STO-Funktion Version: 1.0.0 Datum: 30.09.2019...
-
Seite 3: Inhaltsverzeichnis
Sorgfaltspflicht des Betreibers ...................... 7 2 Sicherheitshinweise .......................... 9 Auslieferungszustand ........................ 9 Sorgfaltspflicht des Betreibers ...................... 9 Erklärung der Hinweise ........................ 10 3 STO-Funktion mit EP7211-0034 (Kategorie 3, PL d)................ 11 Parameter der sicheren Ein- und Ausgangsklemmen .............. 12 Blockbildung und Safety-Loops ....................... 12 3.2.1 Sicherheitsfunktion 1 ....................... 12 Berechnung ............................. 13 3.3.1... - Seite 4 Inhaltsverzeichnis Version: 1.0.0 EP7211-0034 - STO-Funktion...
-
Seite 5: Vorwort
Version zum Download. Im Zweifelsfall wenden Sie sich bitte an den technischen Support [} 17]. Produkteigenschaften Gültig sind immer nur die Produkteigenschaften, die in der jeweils aktuellen Anwenderdokumentation angegeben sind. Weitere Informationen, die auf den Produktseiten der Beckhoff Homepage, in E-Mails oder sonstigen Publikationen angegeben werden, sind nicht maßgeblich. Disclaimer Diese Dokumentation wurde sorgfältig erstellt. -
Seite 6: Ausgabestände Der Dokumentation
Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. Ausgabestände der Dokumentation Version Kommentar 1.0.0 •... -
Seite 7: Erklärung Der Begriffe
Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der TwinSAFE- Produkte zur Verfügung steht. • alle an den TwinSAFE-Produkten angebrachten Sicherheits- und Warnhinweise nicht entfernt werden und leserlich bleiben. EP7211-0034 - STO-Funktion Version: 1.0.0... - Seite 8 Für den Einsatz der TwinSAFE Komponenten muss das Personal qualifiziert sein und regelmäßig an Schu- lungen teilnehmen. Schulungen zur funktionalen Sicherheit können bei den entsprechenden Zertifizierungsstellen wie dem TÜV oder bei den zuständigen Berufsgenossenschaften belegt werden. Produktschulungen zu den TwinSAFE Komponenten können bei der Beckhoff Trainingsabteilung gebucht werden. Version: 1.0.0 EP7211-0034 - STO-Funktion...
-
Seite 9: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Sorgfaltspflicht des Betreibers Der Betreiber muss sicherstellen, dass •... -
Seite 10: Erklärung Der Hinweise
Wenn dieser Sicherheitshinweis nicht beachtet wird, können Personen geschädigt werden! HINWEIS Schädigung von Umwelt/Geräten oder Datenverlust Wenn dieser Hinweis nicht beachtet wird, können Umweltschäden, Gerätebeschädigungen oder Datenver- lust entstehen. Tipp oder Fingerzeig Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Version: 1.0.0 EP7211-0034 - STO-Funktion... -
Seite 11: Sto-Funktion Mit Ep7211-0034 (Kategorie 3, Pl D)
Das EStopOut Signal wird an die NC-Steuerung übergeben, welches dort funktional verarbeitet werden kann. Über den verzögerten Ausgang EStopDelOut wird der Eingang Hardware Enable der EP7211-0034 bedient. Eine Weiterleitung des Signals an weitere EP7211-0034 über den zweiten Anschluss ist zulässig. Die EP7211-0034 liefert über die Standard-Steuerung eine Information, ob Hardware Enable aktiv ist. -
Seite 12: Parameter Der Sicheren Ein- Und Ausgangsklemmen
WARNUNG Verdrahtung durch separate Mantelleitung! Die Verdrahtung zwischen der EL2904 und dem Eingang Hardware Enable der EP7211-0034 muss durch eine separate Mantelleitung erfolgen, um einen Fehlerausschluss für den Querschluss bzw. Fremdeinspei- sung der Verdrahtung zwischen EL2904 und EP7211-0034 annehmen zu dürfen. Eine Weiterleitung des Signals an weitere EP7211-0034 muss entsprechend ebenfalls durch eine separate Mantelleitung erfolgen. -
Seite 13: Berechnung
STO-Funktion mit EP7211-0034 (Kategorie 3, PL d) Berechnung 3.3.1 PFHD / MTTFD / B10D – Werte Komponente Wert EL1904 – PFH 1,11E-09 EL2904 – PFH 1,25E-09 EL6900 – PFH 1,03E-09 EP7211-0034 - PFH 0,00 S1 – B10 1.000.000 S2 – B10 2.000.000 Arbeitstage (d... - Seite 14 STO-Funktion mit EP7211-0034 (Kategorie 3, PL d) MTTF ergibt sich für 0,1* * (1 MTTF 1 0,99 1,68 679,3*8760 1 0,99 8, 4 1358,7 *8760 Nun sind folgende Annahmen zu treffen: Die Türschalter S1/S2 werden immer gegenläufig betätigt. Da die Schalter verschiedene Werte haben, der vollständige Schutztürschalter aber aus einer Kombination von Öffner und Schließer besteht und beide...
- Seite 15 STO-Funktion mit EP7211-0034 (Kategorie 3, PL d) ELxxxx MTTF D ELxxxx ELxxxx Somit: (1 0,99) 0,01 1904) MTTF 1028,8 D EL 1904) 1,11 09 *8760 9,72 1904) (1 0,99) 0,01 6900) MTTF 1108,6 D EL 6900) 1,03 09 *8760 9,02 6900) (1 0,99)
- Seite 16 STO-Funktion mit EP7211-0034 (Kategorie 3, PL d) VORSICHT Kategorie Diese Struktur ist bis maximal Kategorie 3 möglich. MTTF Bezeichnung für jeden Kanal Bereich für jeden Kanal niedrig 3 Jahre ≤ MTTF < 10 Jahre mittel 10 Jahre ≤ MTTF < 30 Jahre hoch 30 Jahre ≤...
-
Seite 17: Anhang
Anhang Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
