Inbetriebnahme/Konfiguration
6.2.2

Benutzerabgleich und Linearisierung

• Der abgeglichene Messwert wird gegebenenfalls durch die Anwenderabgleichwerte modifiziert.
• Das Ergebnis der Widerstandsmessung wird auf einen Temperaturwert abgebildet. Die zugrunde
liegende Linearisierungsfunktion ist durch den Anwender nicht modifizierbar.
• Erst nach der Linearisierung wird die Benutzerskalierung eingerechnet.
Folgende Berechnungsvorschrift verwendet die Box

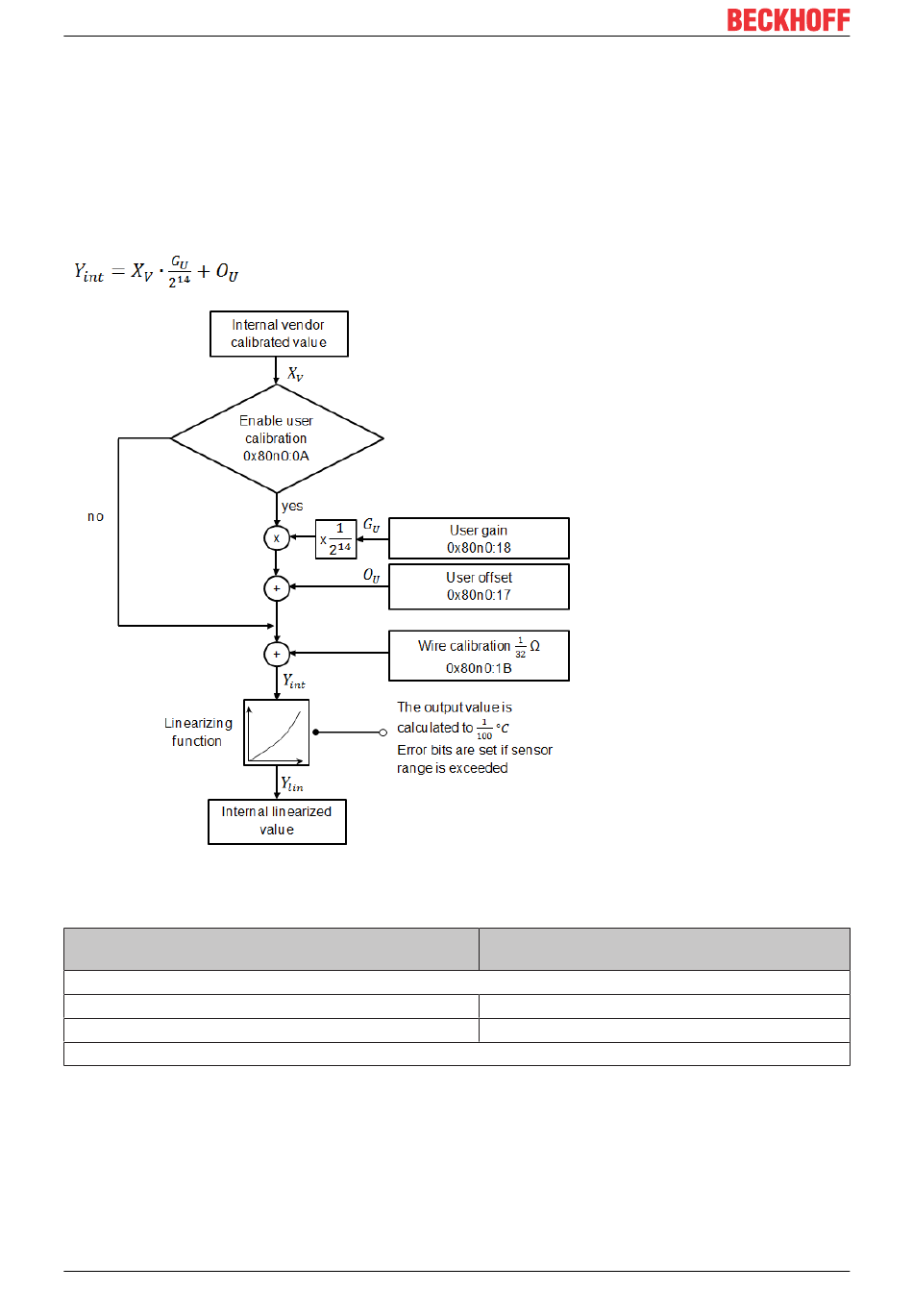

Abb. 26: Datenfluss Benutzerabgleich und Linearisierung
Mit den Werten:
X : Ausgangswert des Herstellerabgleichs
V
G : User Gain
U
O : User Offset
U
Y : Ausgangswert in 1/256 Ω vor der Linearisierung
int
38
Index im CoE-Verzeichnis mit
n: Kanalnummer mit 0 ≤ n ≤ 3 (Kanal 1 - 4)
0x80n0:18
0x80n0:17
Version: 2.2 EP3204 und EP3314
