Montage und Anschluss
29 - Produktionswoche 29
10 - Produktionsjahr 2010
02 - Firmware-Stand 02
01 - Hardware-Stand 01
5.4.2
BG2000 - Schutzgehäuse für EtherCAT Box
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!
Setzen Sie das EtherCAT-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage,
Demontage oder Verdrahtung der Module beginnen!
ATEX
Schutzgehäuse montieren!
Um die Einhaltung der besonderen Bedingungen gemäß ATEX [} 31] zu erfüllen, muss ein Schutzgehäuse
BG2000-0000 oder BG2000-0010 über der EtherCAT Box montiert werden!
Installation
Schieben Sie die Anschlussleitungen für EtherCAT, Spannungsversorgung und die Sensoren/Aktoren durch
die Öffnung des Schutzgehäuses.

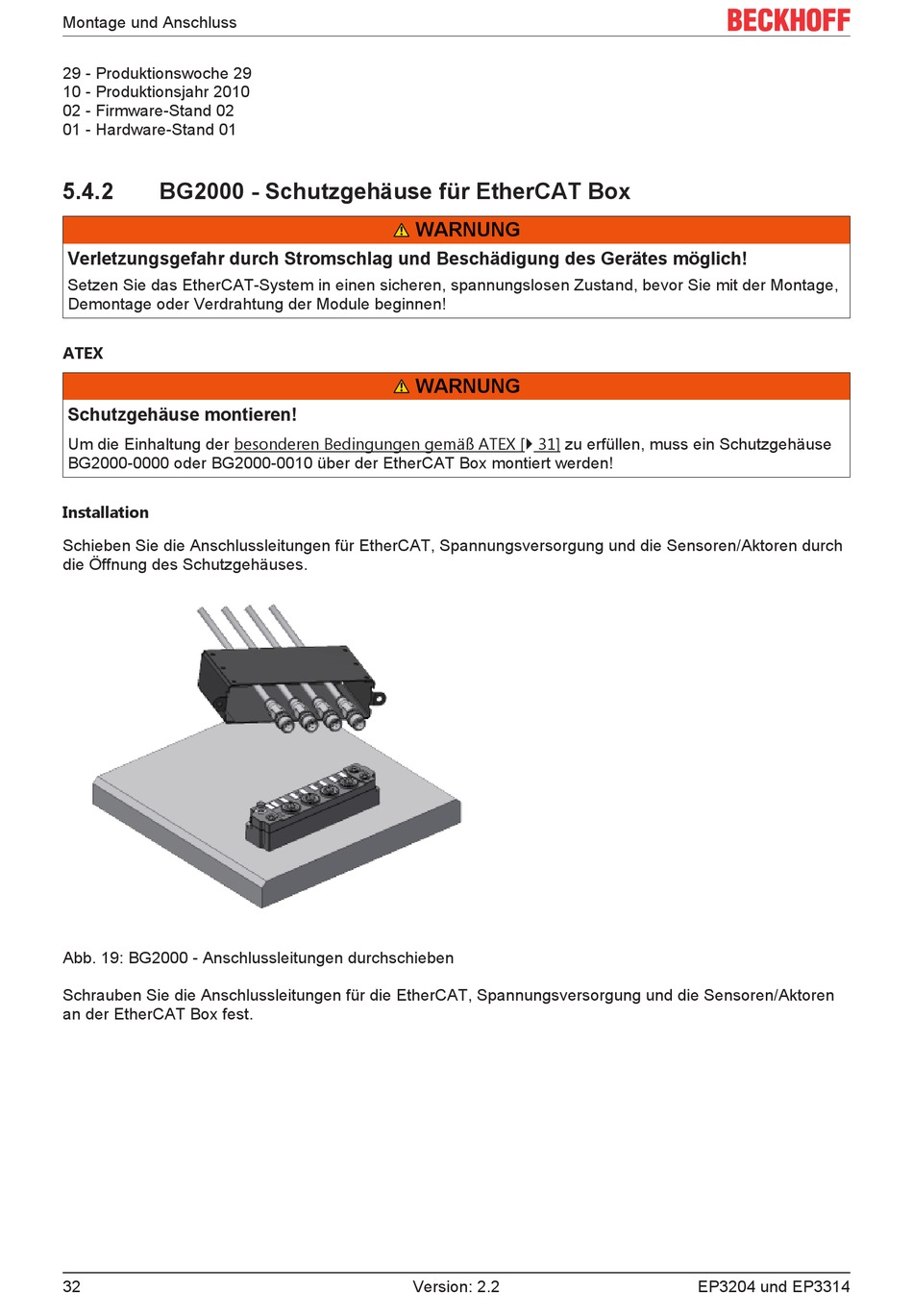

Abb. 19: BG2000 - Anschlussleitungen durchschieben
Schrauben Sie die Anschlussleitungen für die EtherCAT, Spannungsversorgung und die Sensoren/Aktoren
an der EtherCAT Box fest.
32
WARNUNG
WARNUNG
Version: 2.2
EP3204 und EP3314
