Inbetriebnahme/Konfiguration

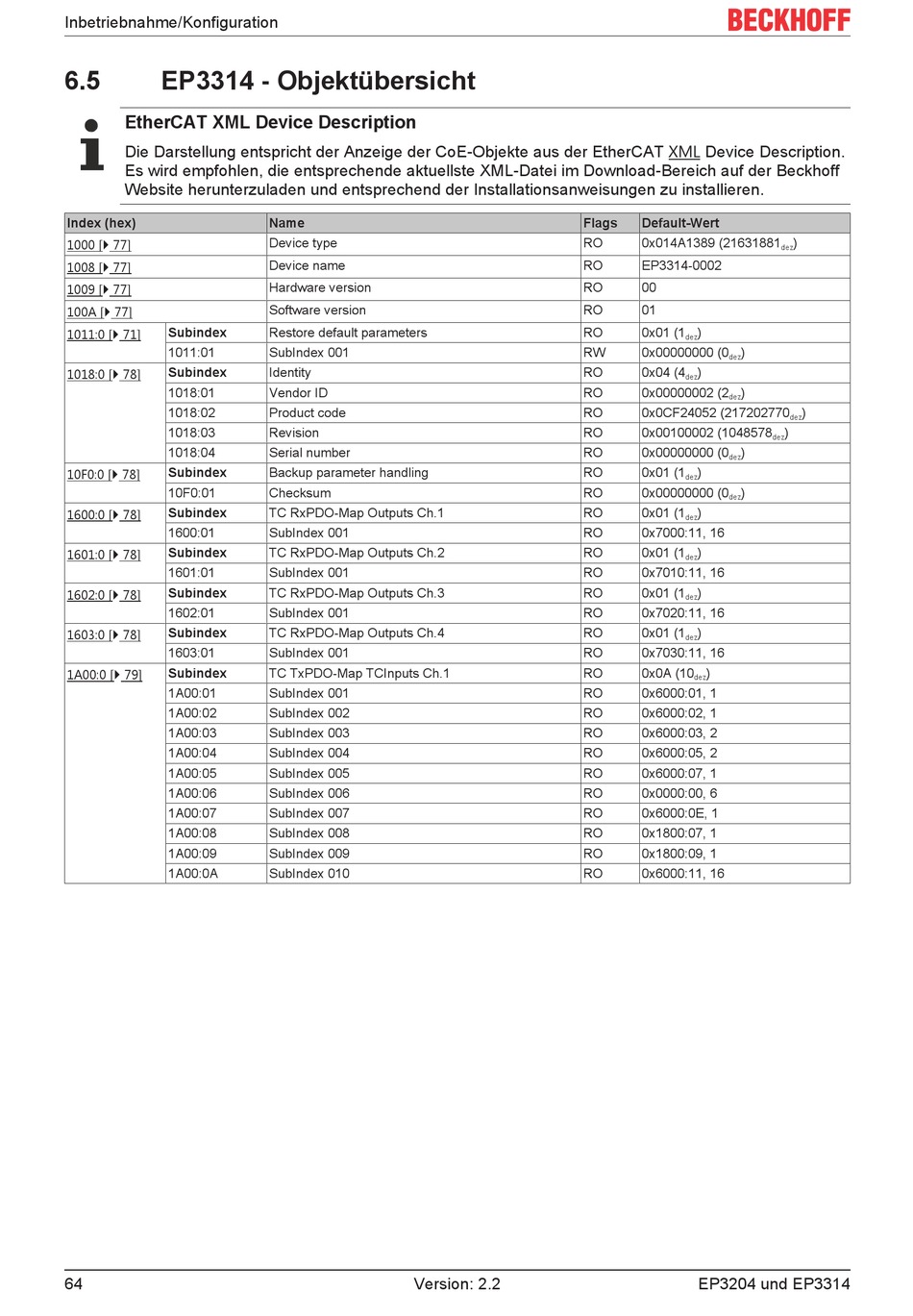

6.5 EP3314 - Objektübersicht
EtherCAT XML Device Description
Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description.
Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff
Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren.
Index (hex)
1000 [} 77]
1008 [} 77]
1009 [} 77]
100A [} 77]
Subindex
1011:0 [} 71]
1011:01
Subindex
1018:0 [} 78]
1018:01
1018:02
1018:03
1018:04
Subindex
10F0:0 [} 78]
10F0:01
Subindex
1600:0 [} 78]
1600:01
Subindex
1601:0 [} 78]
1601:01
Subindex
1602:0 [} 78]
1602:01
Subindex
1603:0 [} 78]
1603:01
Subindex
1A00:0 [} 79]
1A00:01
1A00:02
1A00:03
1A00:04
1A00:05
1A00:06
1A00:07
1A00:08
1A00:09
1A00:0A
64
Name
Device type
Device name
Hardware version
Software version
Restore default parameters
SubIndex 001
Identity
Vendor ID
Product code
Revision
Serial number
Backup parameter handling
Checksum
TC RxPDO-Map Outputs Ch.1
SubIndex 001
TC RxPDO-Map Outputs Ch.2
SubIndex 001
TC RxPDO-Map Outputs Ch.3
SubIndex 001
TC RxPDO-Map Outputs Ch.4
SubIndex 001
TC TxPDO-Map TCInputs Ch.1
SubIndex 001
SubIndex 002
SubIndex 003
SubIndex 004
SubIndex 005
SubIndex 006
SubIndex 007
SubIndex 008
SubIndex 009
SubIndex 010
Version: 2.2
Flags Default-Wert
RO 0x014A1389 (21631881
RO EP3314-0002
RO 00
RO 01
RO 0x01 (1 )
dez
RW 0x00000000 (0 )
dez
RO 0x04 (4 )
dez
RO 0x00000002 (2 )
dez
RO 0x0CF24052 (217202770
RO 0x00100002 (1048578
RO 0x00000000 (0 )
dez
RO 0x01 (1 )
dez
RO 0x00000000 (0 )
dez
RO 0x01 (1 )
dez
RO 0x7000:11, 16
RO 0x01 (1 )
dez
RO 0x7010:11, 16
RO 0x01 (1 )
dez
RO 0x7020:11, 16
RO 0x01 (1 )
dez
RO 0x7030:11, 16
RO 0x0A (10 )
dez
RO 0x6000:01, 1
RO 0x6000:02, 1
RO 0x6000:03, 2
RO 0x6000:05, 2
RO 0x6000:07, 1
RO 0x0000:00, 6
RO 0x6000:0E, 1
RO 0x1800:07, 1
RO 0x1800:09, 1
RO 0x6000:11, 16
EP3204 und EP3314
)
dez
)
dez
)
dez
