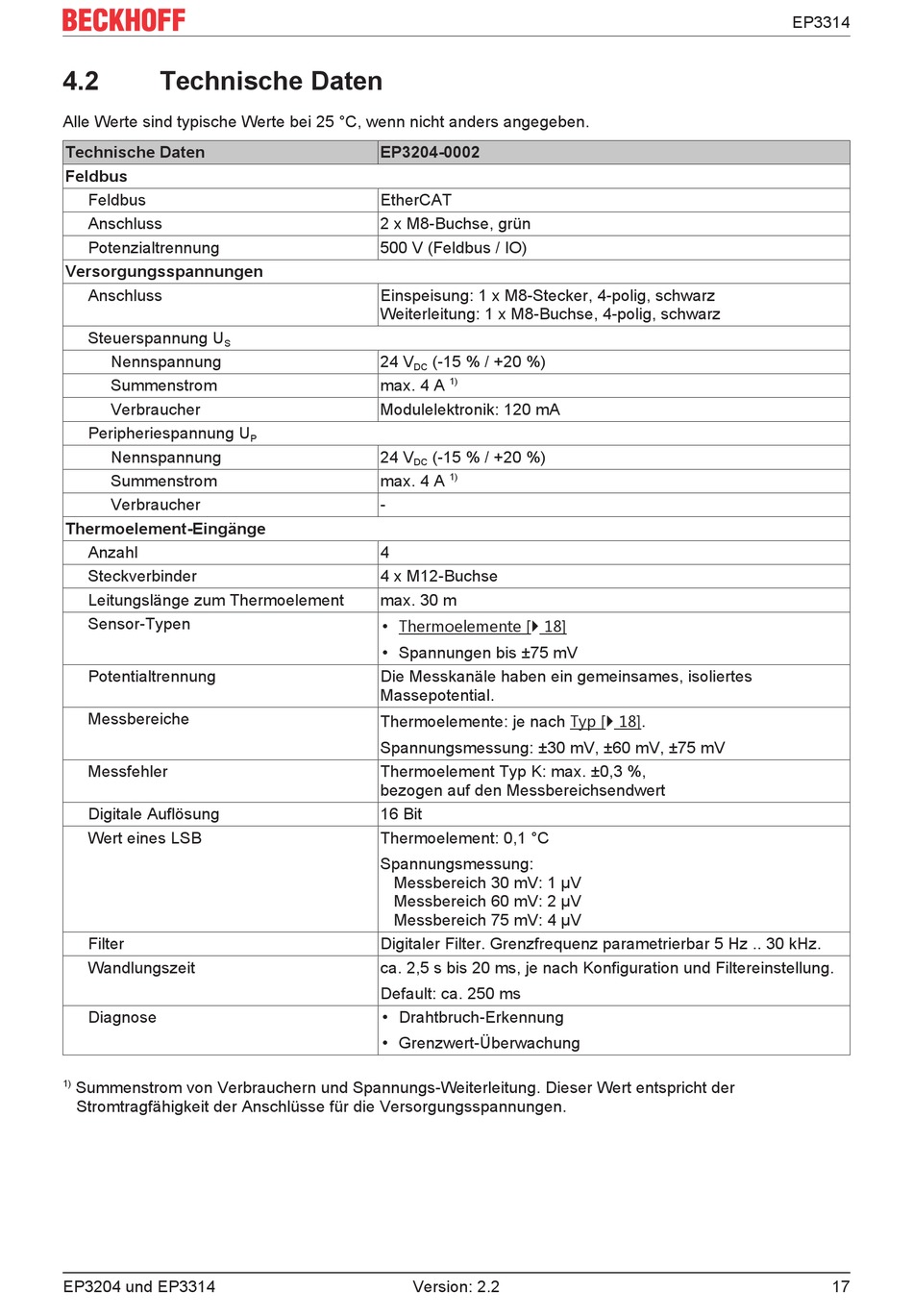

4.2
Technische Daten
Alle Werte sind typische Werte bei 25 °C, wenn nicht anders angegeben.
Technische Daten
Feldbus
Feldbus
Anschluss
Potenzialtrennung
Versorgungsspannungen
Anschluss
Steuerspannung U
S
Nennspannung
Summenstrom
Verbraucher
Peripheriespannung U
Nennspannung
Summenstrom
Verbraucher
Thermoelement-Eingänge
Anzahl
Steckverbinder
Leitungslänge zum Thermoelement
Sensor-Typen
Potentialtrennung
Messbereiche
Messfehler
Digitale Auflösung
Wert eines LSB
Filter
Wandlungszeit
Diagnose
1)
Summenstrom von Verbrauchern und Spannungs-Weiterleitung. Dieser Wert entspricht der
Stromtragfähigkeit der Anschlüsse für die Versorgungsspannungen.
EP3204 und EP3314
EP3204-0002
EtherCAT
2 x M8-Buchse, grün
500 V (Feldbus / IO)
Einspeisung: 1 x M8-Stecker, 4-polig, schwarz
Weiterleitung: 1 x M8-Buchse, 4-polig, schwarz
24 V
DC
max. 4 A
Modulelektronik: 120 mA
P
24 V
DC
max. 4 A
-
4
4 x M12-Buchse
max. 30 m
• Thermoelemente [} 18]
• Spannungen bis ±75 mV
Die Messkanäle haben ein gemeinsames, isoliertes
Massepotential.
Thermoelemente: je nach Typ [} 18].
Spannungsmessung: ±30 mV, ±60 mV, ±75 mV
Thermoelement Typ K: max. ±0,3 %,
bezogen auf den Messbereichsendwert
16 Bit
Thermoelement: 0,1 °C
Spannungsmessung:
Messbereich 30 mV: 1 µV
Messbereich 60 mV: 2 µV
Messbereich 75 mV: 4 µV
Digitaler Filter. Grenzfrequenz parametrierbar 5 Hz .. 30 kHz.
ca. 2,5 s bis 20 ms, je nach Konfiguration und Filtereinstellung.
Default: ca. 250 ms
• Drahtbruch-Erkennung
• Grenzwert-Überwachung
Version: 2.2
(-15 % / +20 %)
1)
(-15 % / +20 %)
1)
EP3314
17
