EP3204

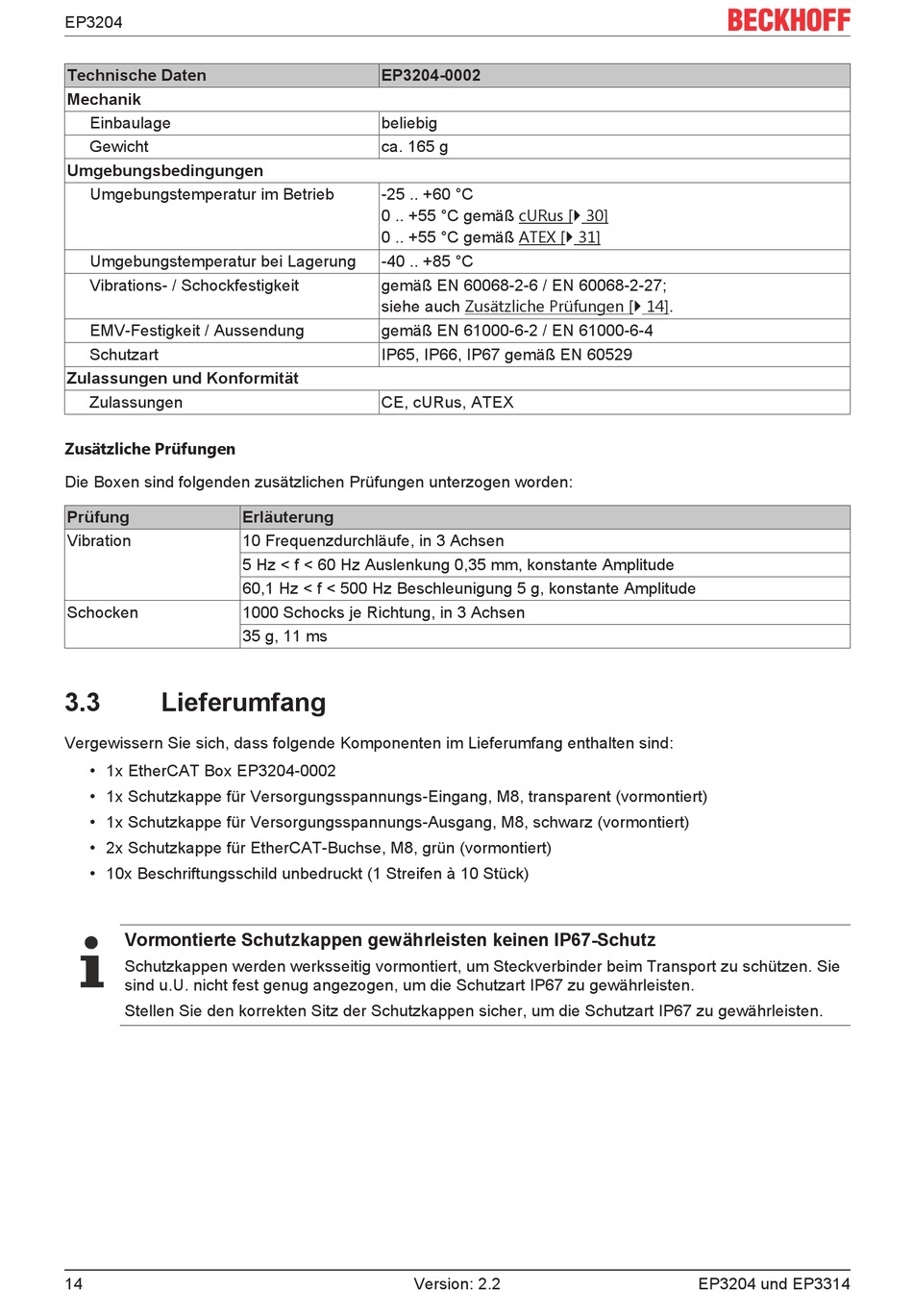

Technische Daten
Mechanik
Einbaulage
Gewicht
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
Umgebungstemperatur bei Lagerung
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Zulassungen und Konformität
Zulassungen
Zusätzliche Prüfungen
Die Boxen sind folgenden zusätzlichen Prüfungen unterzogen worden:
Prüfung
Vibration
Schocken
3.3
Lieferumfang
Vergewissern Sie sich, dass folgende Komponenten im Lieferumfang enthalten sind:
• 1x EtherCAT Box EP3204-0002
• 1x Schutzkappe für Versorgungsspannungs-Eingang, M8, transparent (vormontiert)
• 1x Schutzkappe für Versorgungsspannungs-Ausgang, M8, schwarz (vormontiert)
• 2x Schutzkappe für EtherCAT-Buchse, M8, grün (vormontiert)
• 10x Beschriftungsschild unbedruckt (1 Streifen à 10 Stück)
Vormontierte Schutzkappen gewährleisten keinen IP67-Schutz
Schutzkappen werden werksseitig vormontiert, um Steckverbinder beim Transport zu schützen. Sie
sind u.U. nicht fest genug angezogen, um die Schutzart IP67 zu gewährleisten.
Stellen Sie den korrekten Sitz der Schutzkappen sicher, um die Schutzart IP67 zu gewährleisten.
14
EP3204-0002
beliebig
ca. 165 g
-25 .. +60 °C
0 .. +55 °C gemäß cURus [} 30]
0 .. +55 °C gemäß ATEX [} 31]
-40 .. +85 °C
gemäß EN 60068-2-6 / EN 60068-2-27;
siehe auch Zusätzliche Prüfungen [} 14].
gemäß EN 61000-6-2 / EN 61000-6-4
IP65, IP66, IP67 gemäß EN 60529
CE, cURus, ATEX
Erläuterung
10 Frequenzdurchläufe, in 3 Achsen
5 Hz < f < 60 Hz Auslenkung 0,35 mm, konstante Amplitude
60,1 Hz < f < 500 Hz Beschleunigung 5 g, konstante Amplitude
1000 Schocks je Richtung, in 3 Achsen
35 g, 11 ms
Version: 2.2
EP3204 und EP3314
