Montage und Verdrahtung
3
Montage und Verdrahtung
3.1
Empfohlene Tragschienen
Klemmenmodule und EtherCAT-Module der Serien KMxxxx, EMxxxx, sowie Klemmen der Serien EL66xx
und EL67xx können Sie auf folgende Tragschienen aufrasten:
• Hutschiene TH 35-7.5 mit 1 mm Materialstärke (nach EN 60715)
• Hutschiene TH 35-15 mit 1,5 mm Materialstärke
Materialstärke der Hutschiene beachten
Klemmenmodule und EtherCAT-Module der Serien KMxxxx, EMxxxx, sowie Klemmen der Serien
EL66xx und EL67xx passen nicht auf die Hutschiene TH 35-15 mit 2,2 bis 2,5 mm Materialstär-
ke (nach EN 60715)!
3.2
Abmessungen

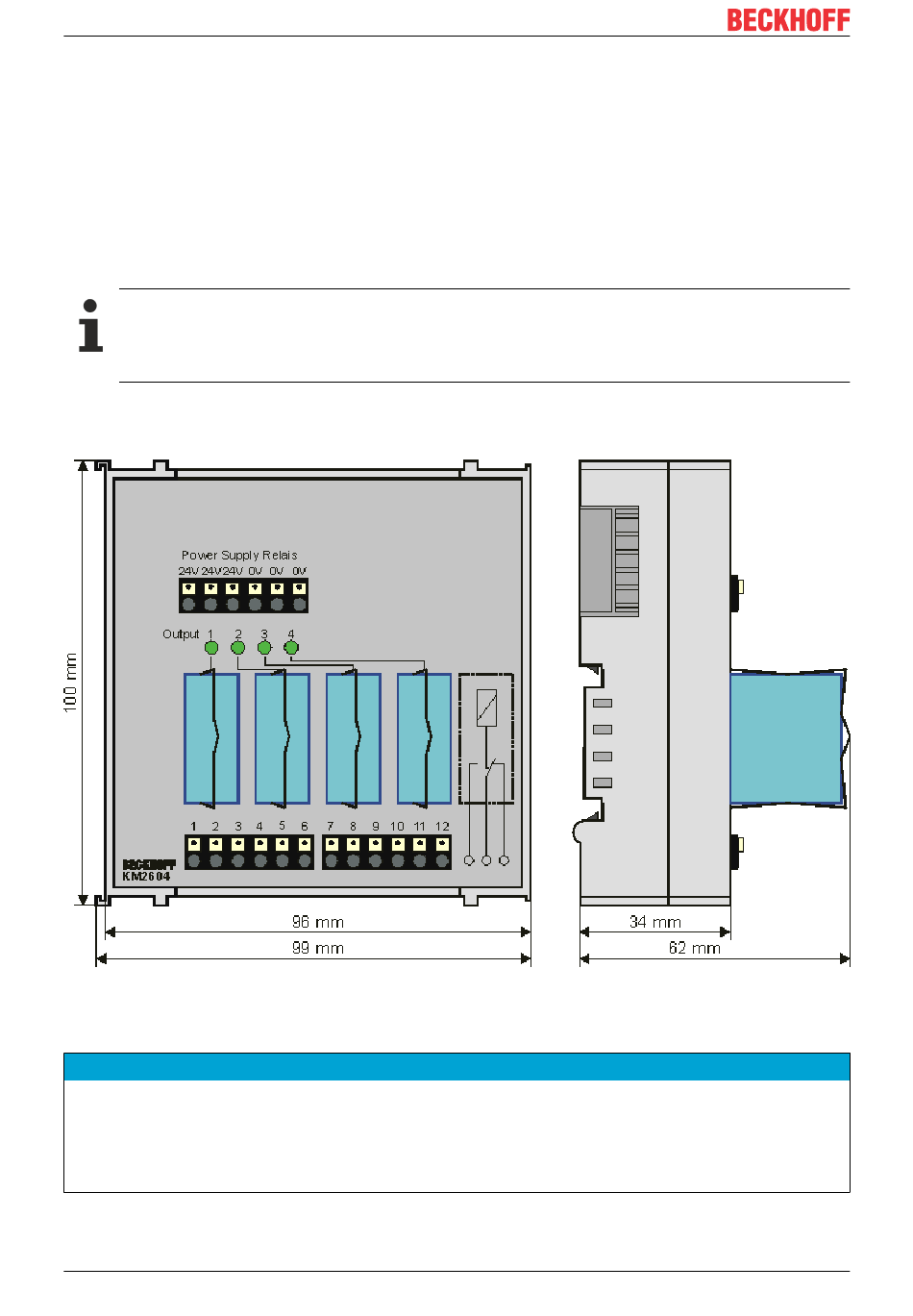

Abb. 10: Abmessungen
Breite eines Busklemmenblocks
Beachten Sie die maximale Busklemmenanzahl
An einen Buskoppler dürfen maximal 64 Busklemmen oder Klemmenmodule angereiht werden!
Dabei darf eine Gesamtbreite von 80 cm nicht überschritten werden!
Beachten Sie auch, dass die Stromaufnahme der Busklemmen/Klemmenmodule aus dem K-Bus die K-
Bus-Stromversorgung des Buskopplers nicht überfordert.
14
HINWEIS
Version: 2.2.0
KM2604 und KM2614
