Betrieb

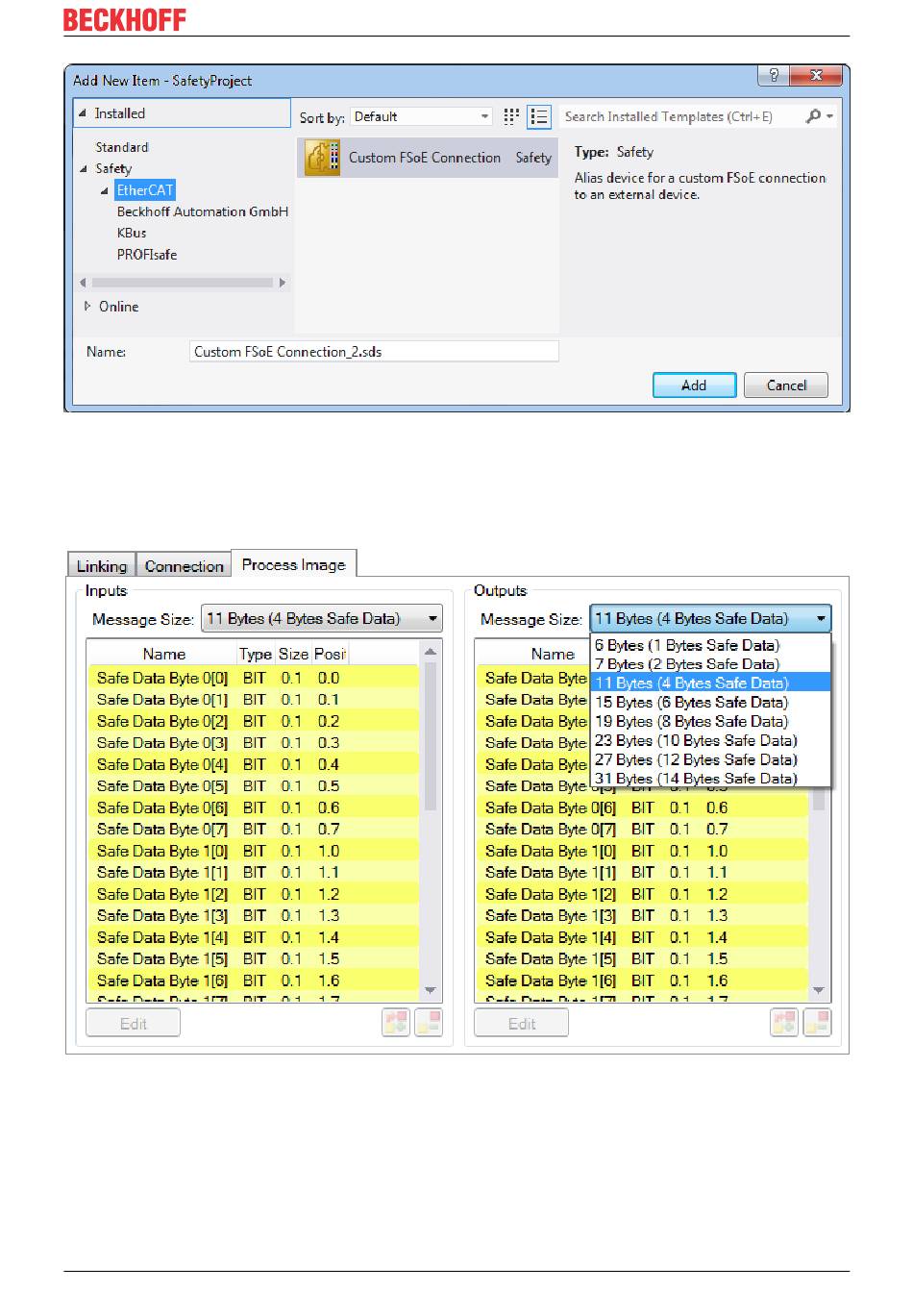

Abb. 23: Anlegen einer externen Verbindung (Custom FSoE Connection)
Bevor eine weitere Nutzung und Verlinkung der Verbindung stattfinden kann, muss die Prozessabbildgröße
parametriert werden. Dies wird unter dem Reiter Process Image eingestellt. In den DropDown Listen für
Input- und Output-Größe werden passende Datentypen für unterschiedliche Anzahl von Safety Daten zur
Verfügung gestellt.
Abb. 24: Parametrierung der Prozessabbildgröße
Ist die Größe ausgewählt, können die einzelnen Signale innerhalb des Telegramms umbenannt werden, so
dass bei Verwendung dieser Signale in der Logik ein entsprechender Klartext angezeigt wird. Werden die
Signale nicht umbenannt, wird der Default-Name im Editor angezeigt (Safe Data Byte 0[0], ...).
