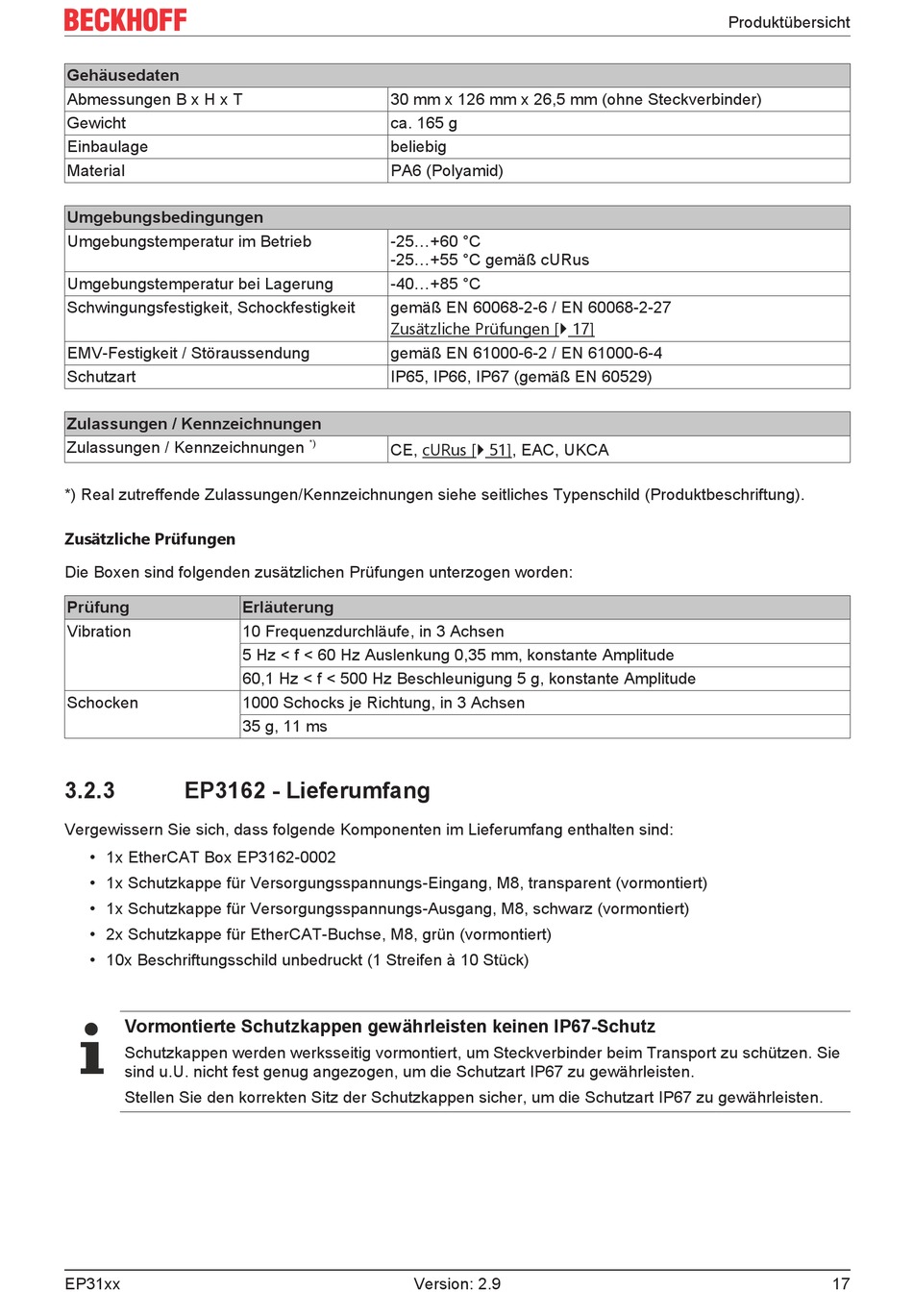

Gehäusedaten
Abmessungen B x H x T
Gewicht
Einbaulage
Material
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
Umgebungstemperatur bei Lagerung
Schwingungsfestigkeit, Schockfestigkeit
EMV-Festigkeit / Störaussendung
Schutzart
Zulassungen / Kennzeichnungen
Zulassungen / Kennzeichnungen
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
Zusätzliche Prüfungen
Die Boxen sind folgenden zusätzlichen Prüfungen unterzogen worden:
Prüfung
Vibration
Schocken
3.2.3
EP3162 - Lieferumfang
Vergewissern Sie sich, dass folgende Komponenten im Lieferumfang enthalten sind:
• 1x EtherCAT Box EP3162-0002
• 1x Schutzkappe für Versorgungsspannungs-Eingang, M8, transparent (vormontiert)
• 1x Schutzkappe für Versorgungsspannungs-Ausgang, M8, schwarz (vormontiert)
• 2x Schutzkappe für EtherCAT-Buchse, M8, grün (vormontiert)
• 10x Beschriftungsschild unbedruckt (1 Streifen à 10 Stück)
Vormontierte Schutzkappen gewährleisten keinen IP67-Schutz
Schutzkappen werden werksseitig vormontiert, um Steckverbinder beim Transport zu schützen. Sie
sind u.U. nicht fest genug angezogen, um die Schutzart IP67 zu gewährleisten.
Stellen Sie den korrekten Sitz der Schutzkappen sicher, um die Schutzart IP67 zu gewährleisten.
EP31xx
30 mm x 126 mm x 26,5 mm (ohne Steckverbinder)
ca. 165 g
beliebig
PA6 (Polyamid)
-25...+60 °C
-25...+55 °C gemäß cURus
-40...+85 °C
gemäß EN 60068-2-6 / EN 60068-2-27
Zusätzliche Prüfungen [} 17]
gemäß EN 61000-6-2 / EN 61000-6-4
IP65, IP66, IP67 (gemäß EN 60529)
*)
CE, cURus [} 51], EAC, UKCA
Erläuterung
10 Frequenzdurchläufe, in 3 Achsen
5 Hz < f < 60 Hz Auslenkung 0,35 mm, konstante Amplitude
60,1 Hz < f < 500 Hz Beschleunigung 5 g, konstante Amplitude
1000 Schocks je Richtung, in 3 Achsen
35 g, 11 ms
Version: 2.9
Produktübersicht
17
