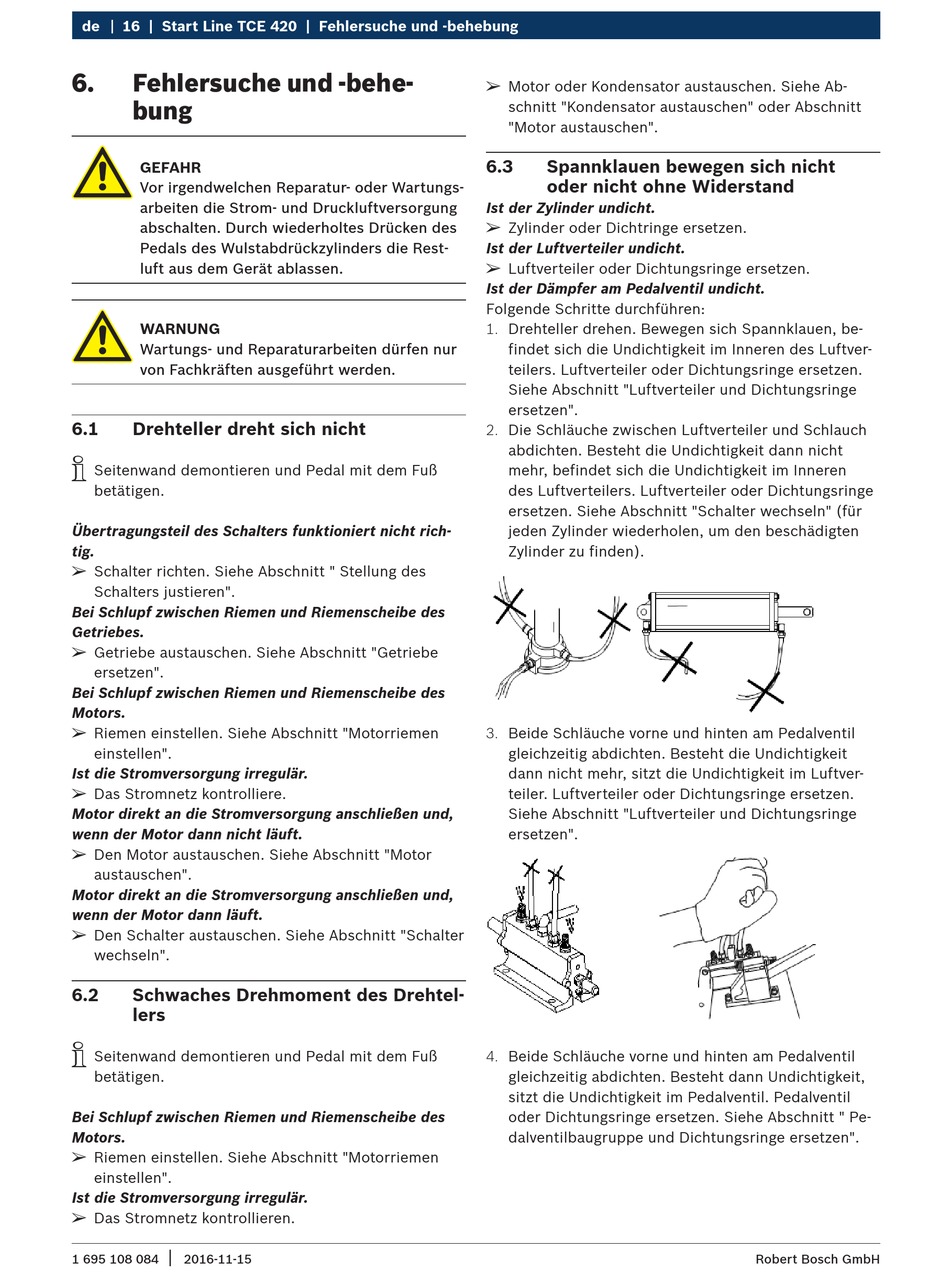

16 | Start Line TCE 420 | Fehlersuche und -behebung
6.
Fehlersuche und -behe-
bung
GEFAHR
Vor irgendwelchen Reparatur- oder Wartungs-
arbeiten die Strom- und Druckluftversorgung
abschalten. Durch wiederholtes Drücken des
Pedals des Wulstabdrückzylinders die Rest-
luft aus dem Gerät ablassen.
WARNUNG
Wartungs- und Reparaturarbeiten dürfen nur
von Fachkräften ausgeführt werden.
6.1
Drehteller dreht sich nicht
i
Seitenwand demontieren und Pedal mit dem Fuß
betätigen.
Übertragungsteil des Schalters funktioniert nicht rich-
tig.
¶
Schalter richten. Siehe Abschnitt " Stellung des
Schalters justieren".
Bei Schlupf zwischen Riemen und Riemenscheibe des
Getriebes.
¶
Getriebe austauschen. Siehe Abschnitt "Getriebe
ersetzen".
Bei Schlupf zwischen Riemen und Riemenscheibe des
Motors.
¶
Riemen einstellen. Siehe Abschnitt "Motorriemen
einstellen".
Ist die Stromversorgung irregulär.
¶
Das Stromnetz kontrolliere.
Motor direkt an die Stromversorgung anschließen und,
wenn der Motor dann nicht läuft.
¶
Den Motor austauschen. Siehe Abschnitt "Motor
austauschen".
Motor direkt an die Stromversorgung anschließen und,
wenn der Motor dann läuft.
¶
Den Schalter austauschen. Siehe Abschnitt "Schalter
wechseln".
6.2
Schwaches Drehmoment des Drehtel-
lers
i
Seitenwand demontieren und Pedal mit dem Fuß
betätigen.
Bei Schlupf zwischen Riemen und Riemenscheibe des
Motors.
¶
Riemen einstellen. Siehe Abschnitt "Motorriemen
einstellen".
Ist die Stromversorgung irregulär.
¶
Das Stromnetz kontrollieren.
|
1 695 108 084
2016-11-15
¶
Motor oder Kondensator austauschen. Siehe Ab-
schnitt "Kondensator austauschen" oder Abschnitt
"Motor austauschen".
6.3
Spannklauen bewegen sich nicht
oder nicht ohne Widerstand
Ist der Zylinder undicht.
¶
Zylinder oder Dichtringe ersetzen.
Ist der Luftverteiler undicht.
¶
Luftverteiler oder Dichtungsringe ersetzen.
Ist der Dämpfer am Pedalventil undicht.
Folgende Schritte durchführen:
1. Drehteller drehen. Bewegen sich Spannklauen, be-
findet sich die Undichtigkeit im Inneren des Luftver-
teilers. Luftverteiler oder Dichtungsringe ersetzen.
Siehe Abschnitt "Luftverteiler und Dichtungsringe
ersetzen".
2. Die Schläuche zwischen Luftverteiler und Schlauch
abdichten. Besteht die Undichtigkeit dann nicht
mehr, befindet sich die Undichtigkeit im Inneren
des Luftverteilers. Luftverteiler oder Dichtungsringe
ersetzen. Siehe Abschnitt "Schalter wechseln" (für
jeden Zylinder wiederholen, um den beschädigten
Zylinder zu finden).
3. Beide Schläuche vorne und hinten am Pedalventil
gleichzeitig abdichten. Besteht die Undichtigkeit
dann nicht mehr, sitzt die Undichtigkeit im Luftver-
teiler. Luftverteiler oder Dichtungsringe ersetzen.
Siehe Abschnitt "Luftverteiler und Dichtungsringe
ersetzen".
4. Beide Schläuche vorne und hinten am Pedalventil
gleichzeitig abdichten. Besteht dann Undichtigkeit,
sitzt die Undichtigkeit im Pedalventil. Pedalventil
oder Dichtungsringe ersetzen. Siehe Abschnitt " Pe-
dalventilbaugruppe und Dichtungsringe ersetzen".
Robert Bosch GmbH
