muovano nella direzione indicata in figura (o impo-
stare una sola griffa di bloccaggio).
¶
Se l'orologio misuratore (o l'utensile di montaggio) è
più vicino a B o D, allora regolare la bussola eccen-
trica 1 in modo tale che le griffe di bloccaggio si
muovano nella direzione indicata in figura (o impo-
stare una sola griffa di bloccaggio).
2. In ogni punto la distanza tra bordo del cerchio ed
orologio misuratore deve essere di almeno 1,5 mm.
Tutte le griffe di bloccaggio devono toccare il cer-
chione e non devono muoversi, se il cerchione viene
mosso manualmente. Impostazione conclusa.
4.11 Regolare la linguetta di sicurezza del
cilindro stallonatore
i
La linguetta di sicurezza deve essere regolata se il
cilindro stallonatore viene sostituito o nuovamente
rimontato.
1. Allentare la vite come indicato nella figura seguente.
2. Ruotare la linguetta di sicurezza, il cilindro si solleva
e si abbassa.
3. Ruotare la linguetta di sicurezza finché il cilindro
non si gira liberamente senza bloccarsi.
Robert Bosch GmbH

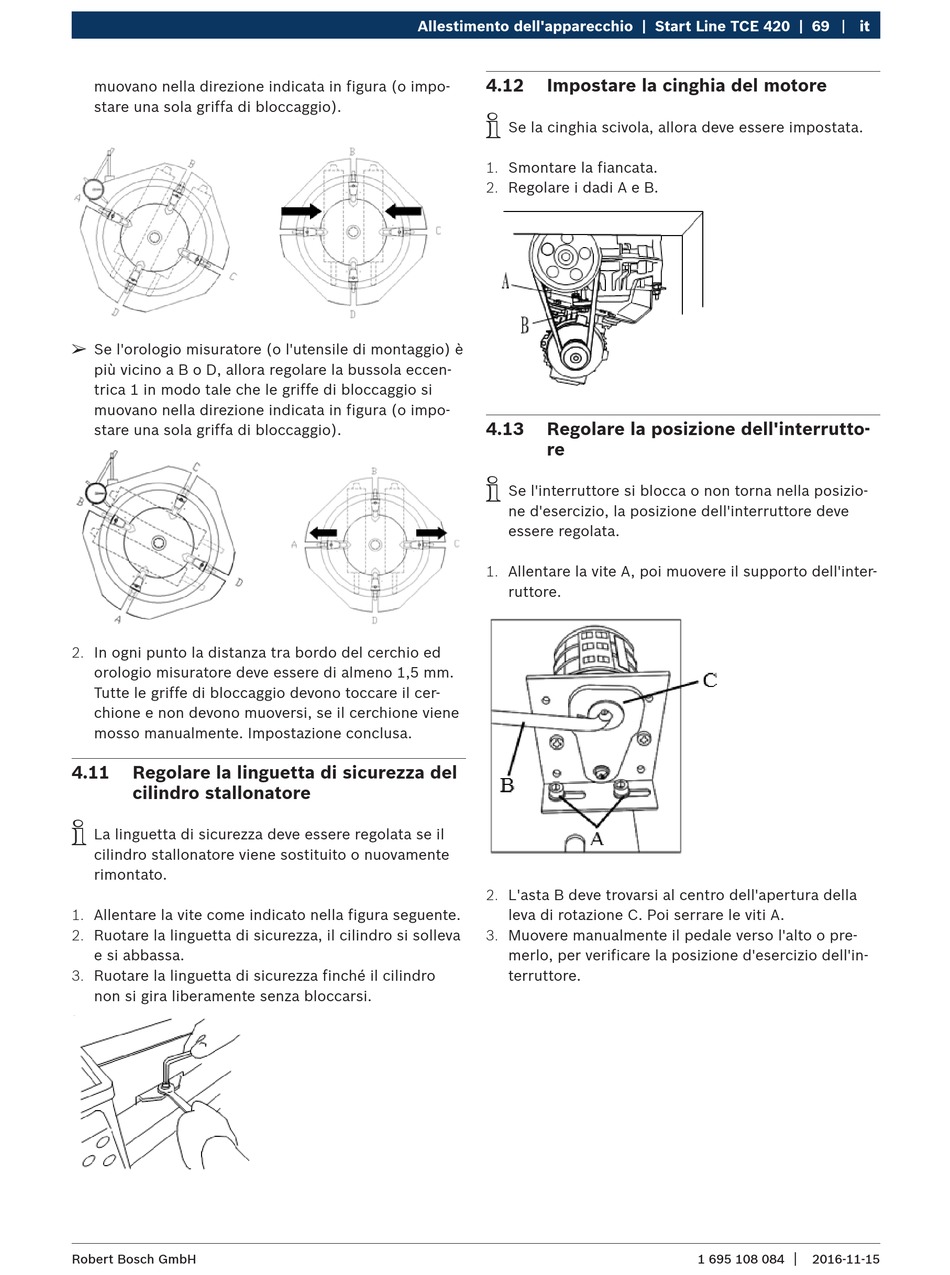

Allestimento dell'apparecchio | Start Line TCE 420 | 69
4.12 Impostare la cinghia del motore
i
Se la cinghia scivola, allora deve essere impostata.
1. Smontare la fiancata.
2. Regolare i dadi A e B.
4.13 Regolare la posizione dell'interrutto-
re
i
Se l'interruttore si blocca o non torna nella posizio-
ne d'esercizio, la posizione dell'interruttore deve
essere regolata.
1. Allentare la vite A, poi muovere il supporto dell'inter-
ruttore.
2. L'asta B deve trovarsi al centro dell'apertura della
leva di rotazione C. Poi serrare le viti A.
3. Muovere manualmente il pedale verso l'alto o pre-
merlo, per verificare la posizione d'esercizio dell'in-
terruttore.
