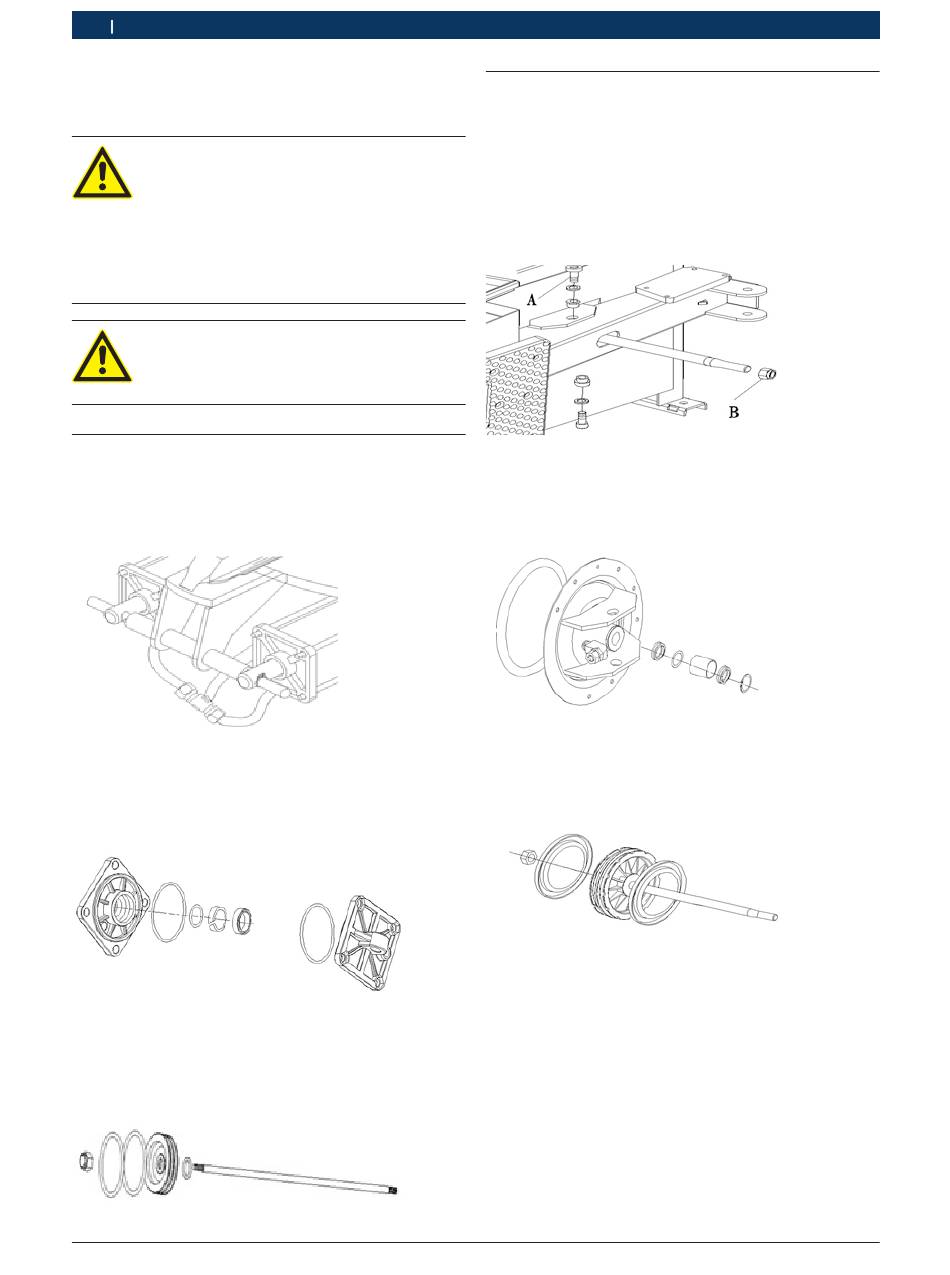

12 | Start Line TCE 420 | Austausch von Komponenten
5.
Austausch von Komponen-
ten
GEFAHR
Vor irgendwelchen Reparatur- oder Wartungs-
arbeiten die Strom- und Druckluftversorgung
abschalten. Durch wiederholtes Drücken des
Pedals des
Wulstabdrückzylinders die Restluft aus dem
Gerät ablassen.
WARNUNG
Wartungs- und Reparaturarbeiten dürfen nur
von Fachkräften ausgeführt werden.
5.1
Drehtellerzylinder und Dichtungsrin-
ge austauschen
5.1.1
Drehtellerzylinder austauschen
1. Seeger-Ring, der den Zylinder fixiert, entfernen.
2. Schlauch wie vorher anschließen.
5.1.2
Äußere Dichtungsringe ersetzen
1. Komponenten reinigen und Oberfläche mit Schmier-
fett einschmieren.
2. Zylinderdeckel ausrichten und die Steckverbinder
bei der Montage polrichtig stecken.
5.1.3
Innere Dichtungsringe ersetzen
1. Komponenten reinigen und Oberfläche mit Schmier-
fett einschmieren.
2. Zylinderdeckel ausrichten und die Steckverbinder
bei der Montage polrichtig stecken.
|
1 695 108 084
2016-11-15
5.2
Wulstabdrückzylinder und Dichtungs-
ringe ersetzen
5.2.1
Wulstabdrückzylinder wechseln
1. Befestigungsschraube A und Mutter B entfernen,
dann den Zylinder herausnehmen.
2. Schlauch wie vorher anschließen.
3. Sicherungslasche, wie in Abschnitt " Sicherungsla-
sche des Wulstabdrückzylinders justieren" beschrie-
ben, einstellen.
5.2.2
Äußere Dichtungsringe ersetzen
1. Komponenten reinigen und Oberfläche mit Schmier-
fett einschmieren.
2. Zylinderdeckel ausrichten und die Steckverbinder
bei der Montage polrichtig stecken.
5.2.3
Innere Dichtungsringe ersetzen
1. Komponenten reinigen und Oberfläche mit Schmier-
fett einschmieren.
2. Zylinderdeckel ausrichten und die Steckverbinder
bei der Montage polrichtig stecken.
Robert Bosch GmbH
