Abbildung gezeigten Richtung bewegen (oder nur
eine Spannklaue einstellen).
¶
Ist die Messuhr (beziehungsweise der Montagekopf)
näher an B oder D, dann die exzentrische Buchse 1
so justieren, dass sich die Spannklauen in der in der
Abbildung gezeigten Richtung bewegen.
2. Überall muss der Abstand zwischen Felgenrand und
Messuhr mindestens 1,5 mm betragen. Alle Spann-
klauen müssen die Felge berühren und dürfen sich
nicht bewegen, wenn die Felge von Hand bewegt
wird. Einstellung abgeschlossen.
4.11
Sicherungslasche des Wulstabdrück-
zylinders justieren
i
Die Sicherungslasche muss justiert werden, wenn
der Wulstabdrückzylinder ausgetauscht oder wieder
eingebaut wird.
1. Schraube, wie in der nachstehenden Abbildung
gezeigt, lösen.
2. Sicherungslasche drehen, der Zylinder schwenkt auf
und ab.
3. Sicherungslasche drehen, bis der Zylinder frei
schwenkt ohne zu klemmen.
Robert Bosch GmbH

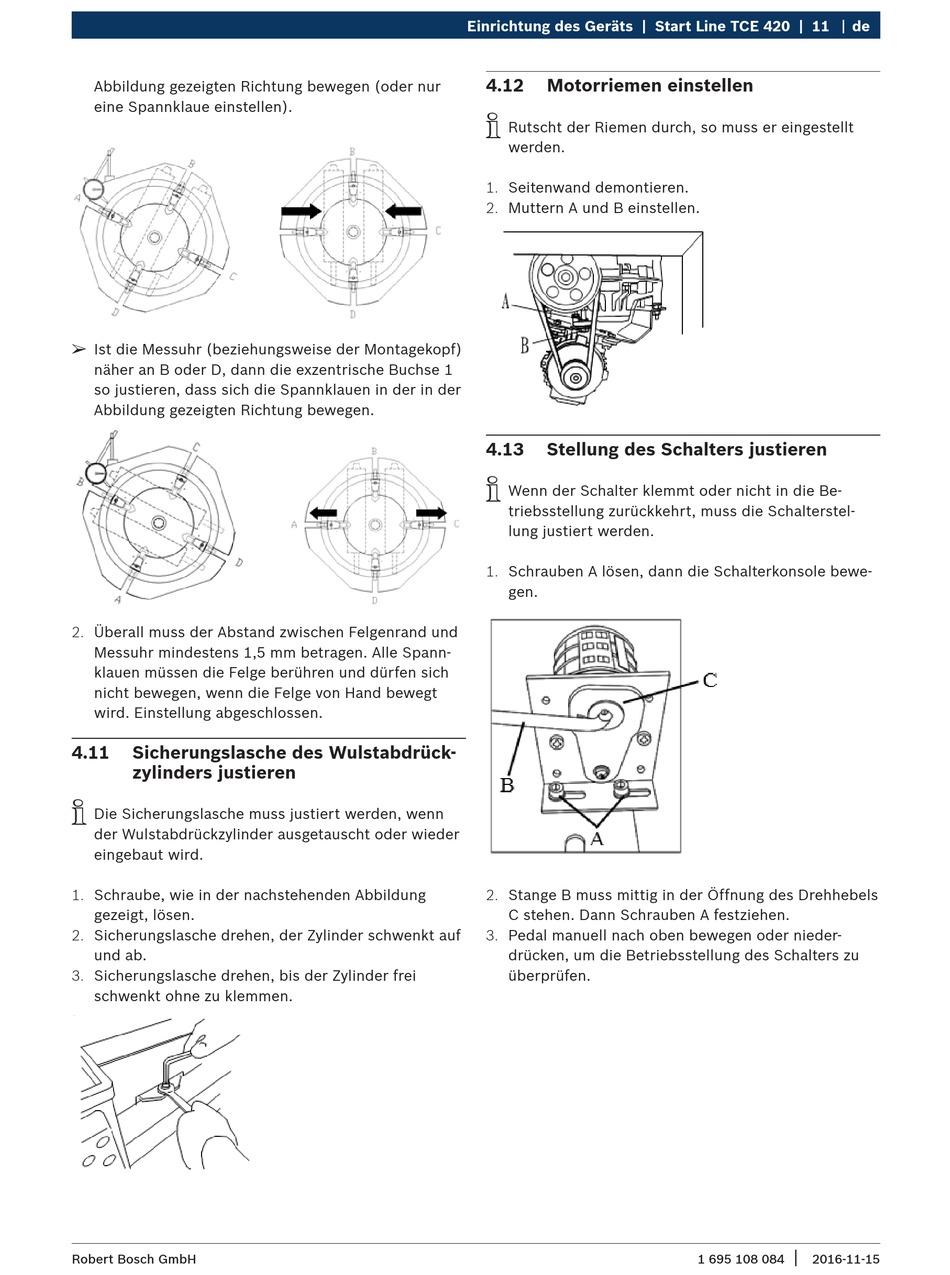

Einrichtung des Geräts | Start Line TCE 420 | 11
4.12
Motorriemen einstellen
i
Rutscht der Riemen durch, so muss er eingestellt
werden.
1. Seitenwand demontieren.
2. Muttern A und B einstellen.
4.13
Stellung des Schalters justieren
i
Wenn der Schalter klemmt oder nicht in die Be-
triebsstellung zurückkehrt, muss die Schalterstel-
lung justiert werden.
1. Schrauben A lösen, dann die Schalterkonsole bewe-
gen.
2. Stange B muss mittig in der Öffnung des Drehhebels
C stehen. Dann Schrauben A festziehen.
3. Pedal manuell nach oben bewegen oder nieder-
drücken, um die Betriebsstellung des Schalters zu
überprüfen.
de
|
1 695 108 084
2016-11-15
