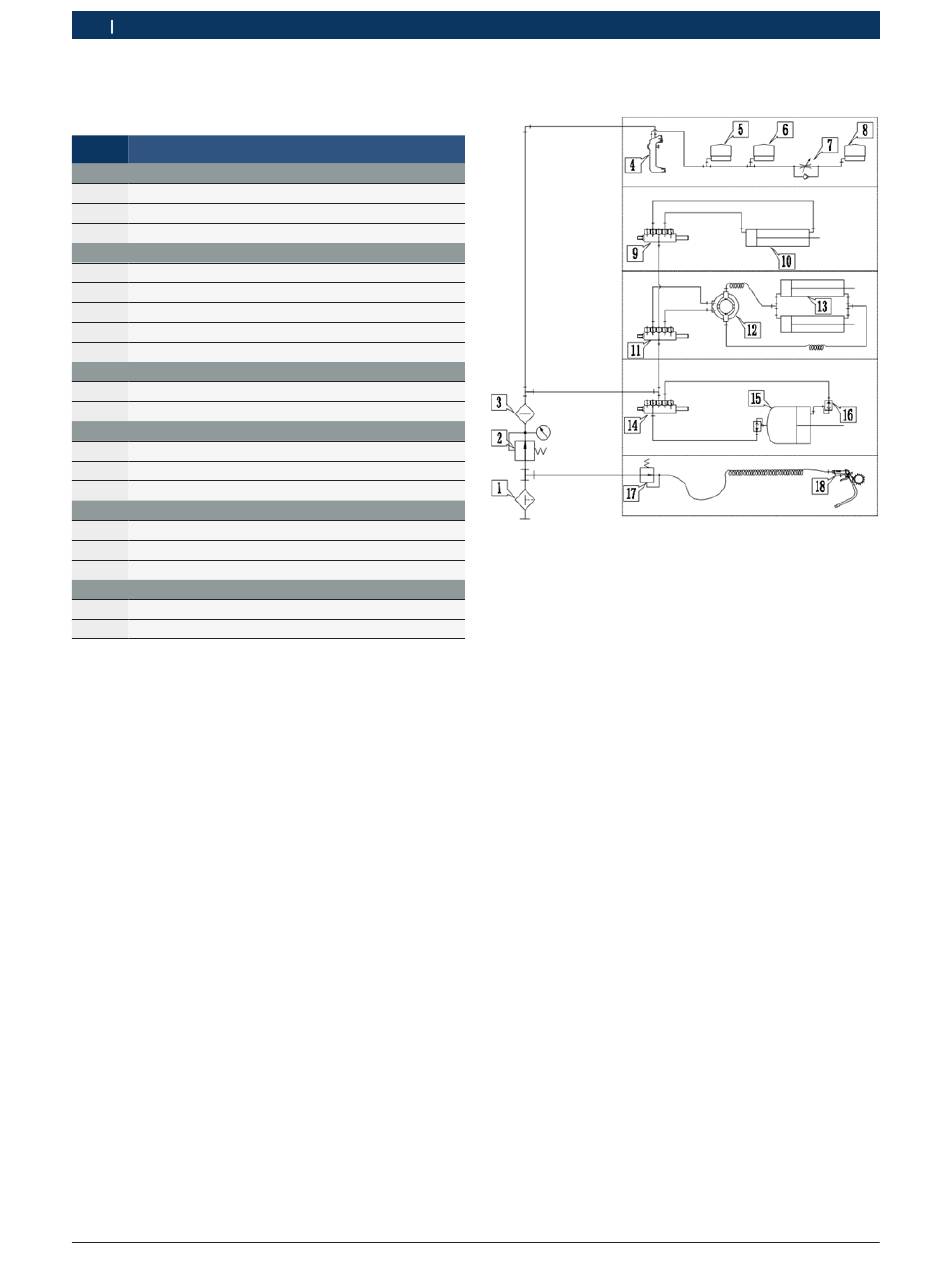

20 | Start Line TCE 420 | Übersichtsschaltplan Pneumatik
8.
Übersichtsschaltplan Pneu-
matik
Rif.
Designation
Komponenten der Wartungseinheit
1
Wasserabscheider
2
Reduzierventil
3
Nebelöler
Steuerluftkreis für Querarmsperre
4
Pedalventil für Standsäule
5
Sperrzylinder für Vierkantwelle (hinten)
6
Sperrzylinder für Sechskantwelle
7
Drosselventil
8
Sperrzylinder für Vierkantwelle (vorne)
Steuerluftkreis für Schwenkzylinder
9
Pedalventil für Schwenkzylinder
10
Schwenkzylinder
Steuerluftkreis für Drehteller
11
Pedalventil für Drehteller
12
Luftverteiler
13
Drehtellerzylinder
Steuerluftkreis für Wulstabdrückzylinder
14
Pedalventil für Wulstabdrückzylinder
15
Wulstabdrückzylinder
16
Auslassventil
Steuerluftkreis für Füllgerät
17
Reduzierventil
18
Füllgerät
|
1 695 108 084
2016-11-15
Robert Bosch GmbH
