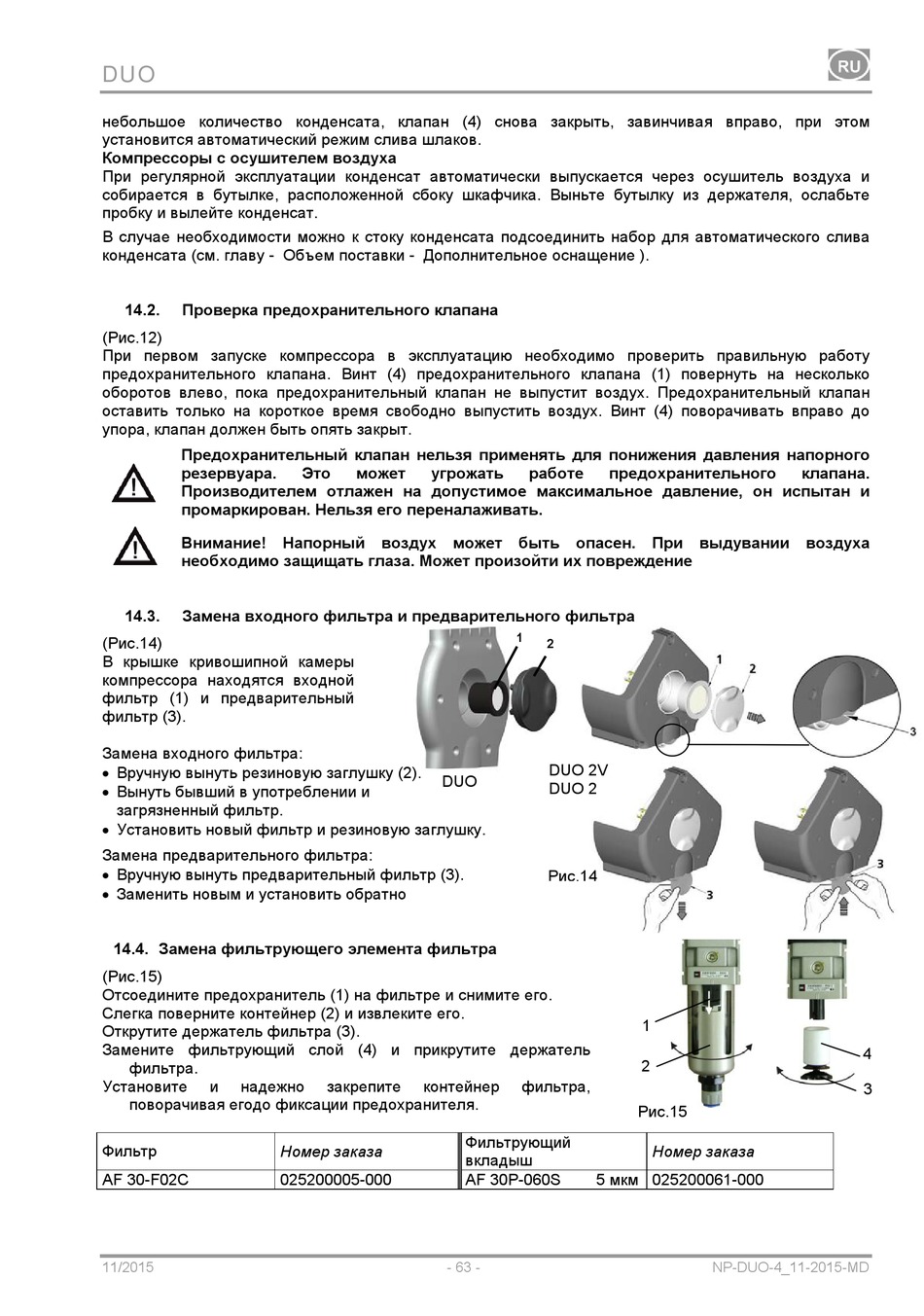

Проверка Предохранительного Клапана - EKOM DUO 2V Anleitung Zur Installation, Bedienung Und Wartung

DUO
небольшое количество конденсата, клапан (4) снова закрыть, завинчивая вправо, при этом
установится автоматический режим слива шлаков.
Компрессоры с осушителем воздуха
При регулярной эксплуатации конденсат автоматически выпускается через осушитель воздуха и
собирается в бутылке, расположенной сбоку шкафчика. Выньте бутылку из держателя, ослабьте
пробку и вылейте конденсат.
В случае необходимости можно к стоку конденсата подсоединить набор для автоматического слива
конденсата (см. главу - Объем поставки - Дополнительное оснащение ).
14.2. Проверка предохранительного клапана
(Рис.12)
При первом запуске компрессора в эксплуатацию необходимо проверить правильную работу
предохранительного клапана. Винт (4) предохранительного клапана (1) повернуть на несколько
оборотов влево, пока предохранительный клапан не выпустит воздух. Предохранительный клапан
оставить только на короткое время свободно выпустить воздух. Винт (4) поворачивать вправо до
упора, клапан должен быть опять закрыт.
Предохранительный клапан нельзя применять для понижения давления напорного
резервуара.
Производителем отлажен на допустимое максимальное давление, он испытан и
промаркирован. Нельзя его переналаживать.
Внимание! Напорный воздух может быть опасен. При выдувании воздуха
необходимо защищать глаза. Может произойти их повреждение
14.3. Замена входного фильтра и предварительного фильтра
(Рис.14)
В крышке кривошипной камеры
компрессора находятся входной
фильтр (1) и предварительный
фильтр (3).
Замена входного фильтра:
 Вручную вынуть резиновую заглушку (2).
 Вынуть бывший в употреблении и
загрязненный фильтр.
 Установить новый фильтр и резиновую заглушку.
Замена предварительного фильтра:
 Вручную вынуть предварительный фильтр (3).
 Заменить новым и установить обратно
14.4. Замена фильтрующего элемента фильтра
(Рис.15)
Отсоедините предохранитель (1) на фильтре и снимите его.
Слегка поверните контейнер (2) и извлеките его.
Открутите держатель фильтра (3).
Замените фильтрующий слой (4) и прикрутите держатель
фильтра.
Установите и надежно
поворачивая егодо фиксации предохранителя.
Фильтр
AF 30-F02C
11/2015
Это может угрожать
DUO
закрепите контейнер
Номер заказа
025200005-000
- 63 -
работе предохранительного
1
2
DUO 2V
DUO 2
Рис.14
фильтра,
Рис.15
Фильтрующий
вкладыш
AF 30P-060S 5 мкм 025200061-000
клапана.
1
2
Номер заказа
NP-DUO-4_11-2015-MD
4
3
