Tłumik hałasu
Tłumiki hałasu z filtrem oraz bez filtru tłumią „piskliwe" dźwięki kola obiegowego odsysacza. Całkowity
spadek poziomu hałasu odsysacza z tłumikiem podczas działania odsysacza osiąga aż do 4 dB.
Tłumik hałasu z filtrem jest dodatkowo wyposażony w filtr bakteriologiczny i dzięki temu nadaje do instalacji
bezpośrednio w gabinecie lekarskim.
Ścienny tłumik hałasu jest przeznaczony do przymocowania na ścianie.
Ścienny tłumik hałasu z filtrem jest przeznaczony do przymocowania na ścianie i dodatkowo wyposażony w
filtr bakteriologiczny.

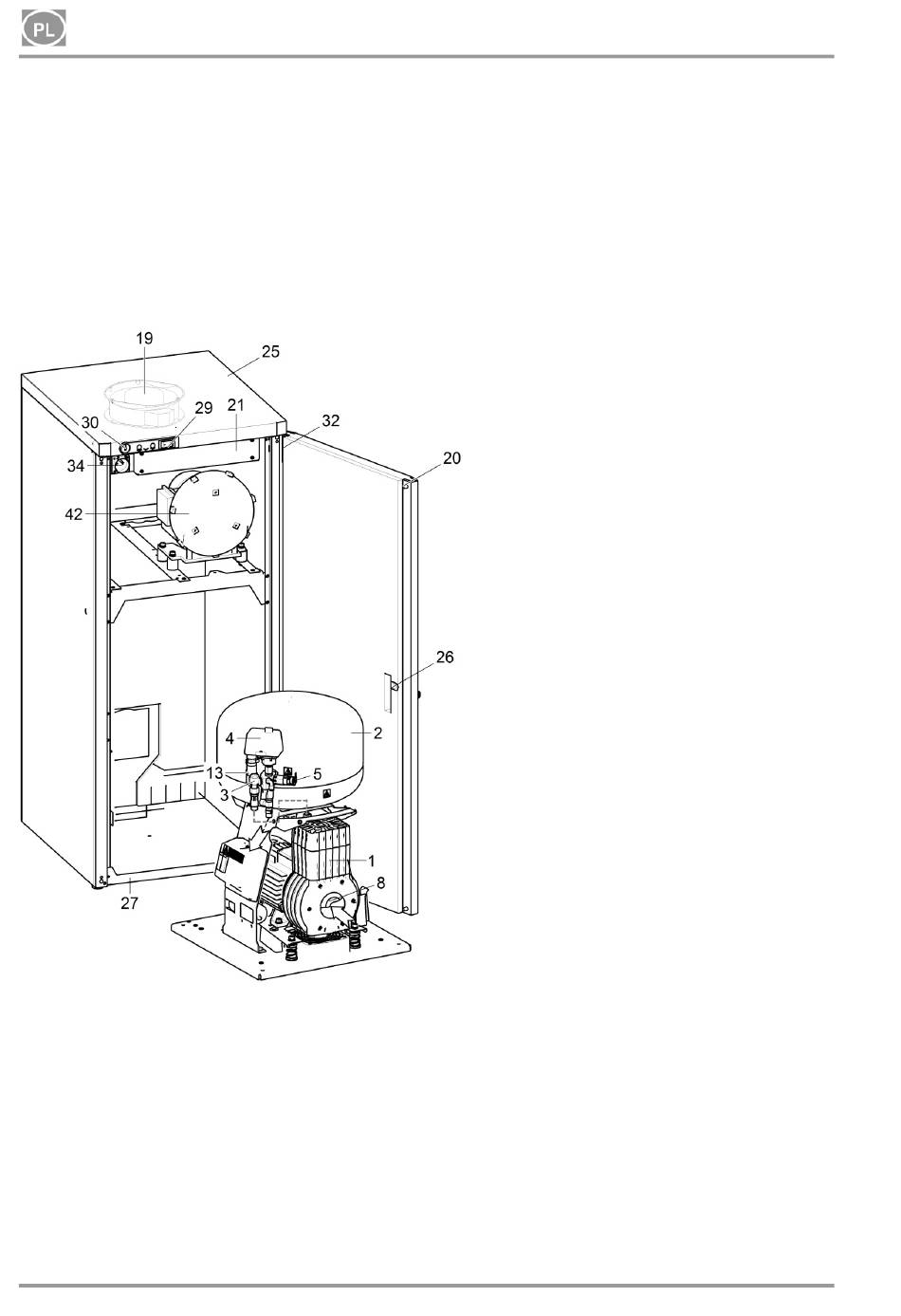

Rys.1 - Sprężarka z pompą ssącą
NP-DUO-4_11-2015-MD
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Chłodnica rurkowa
11. Filtr
12. Kondensat
13. Zawór Solenoidowy
14. Chłodnica
15. Zawór zwrotny
16. Korek
17. Mikrofiltr
18. Filtr
19. Wentylator skrzynki
20. Zasuwa drzwiowa
21. Blok włączania odsysarki
22. Butla
23. Uchwyt kompresora
24. Otwór do odprowadzania kondensatu
25. Skrzynka
26. Zamek
27. Usztywnienie łączące
28. Odboj ścienny
29. Wyłącznik
30. Manometr
31. Uchwyt magnetyczny
32. Zawias drzwiowy
33. Kółeczka
34. Gniazdko skrzynki
35. Korek
36. Sygnalizator kontrolny eksploatacji
37. Sygnalizator kontrolny działania
38. Klamerka
39. Sznur zasilania elektrycznego
40. Wąż manometru
41. Wentylator sprężarki
42. Agregat odsysający
43. Zawór wyjściowy
44. Śruba rektyfikacyjna
- 116 -
Agregat sprężarki
Zbiornik
Zawór zwrotny
Lącznik ciśnieniowy
Zawór bezpieczeństwa
Śruba rektyfikacyjna
Zawór wylotowy
Filtr wlotowy
Komora suszarki
urządzenia
Odsysarki ( DUO2 – 2x )
DUO
11/2015
